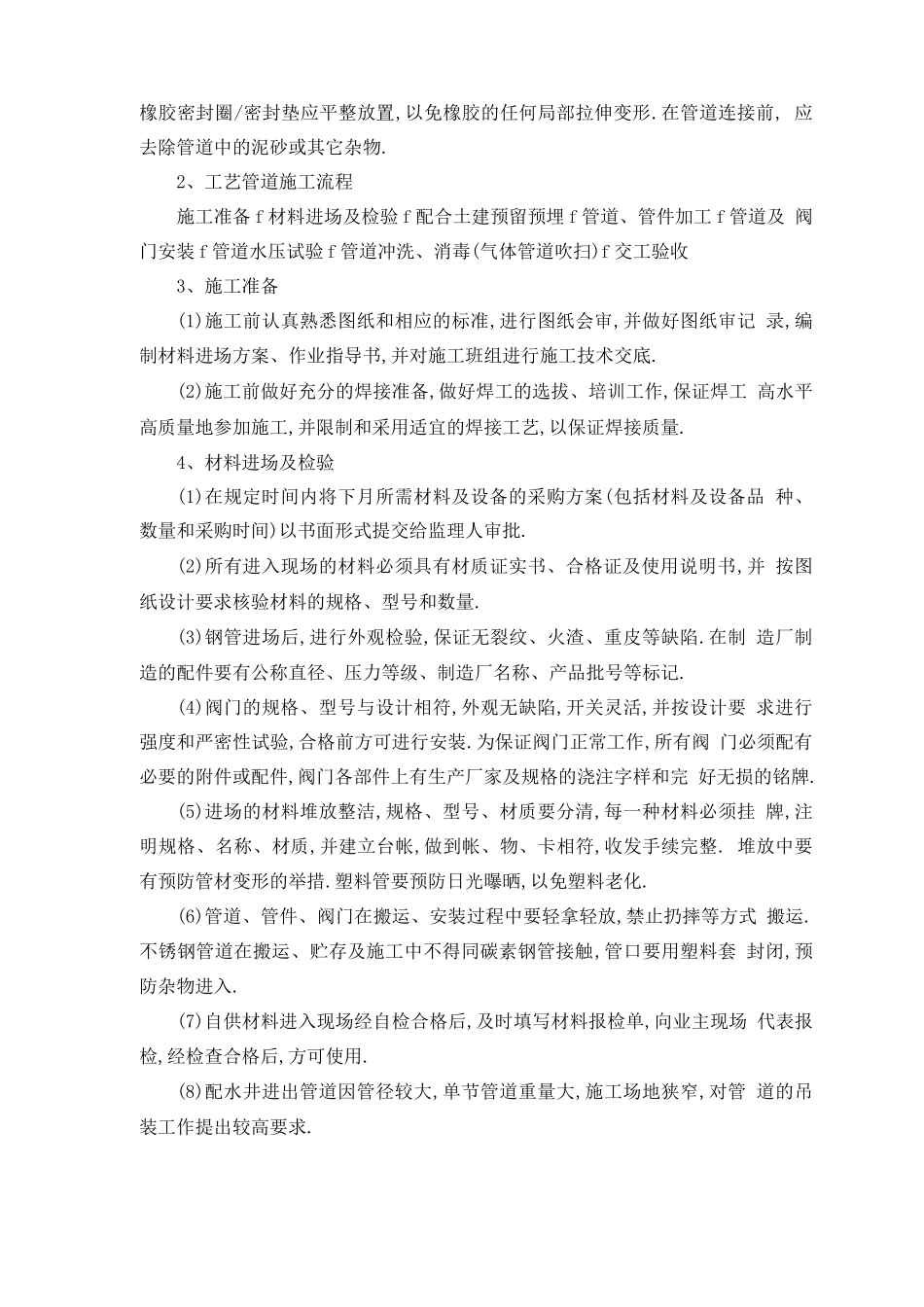

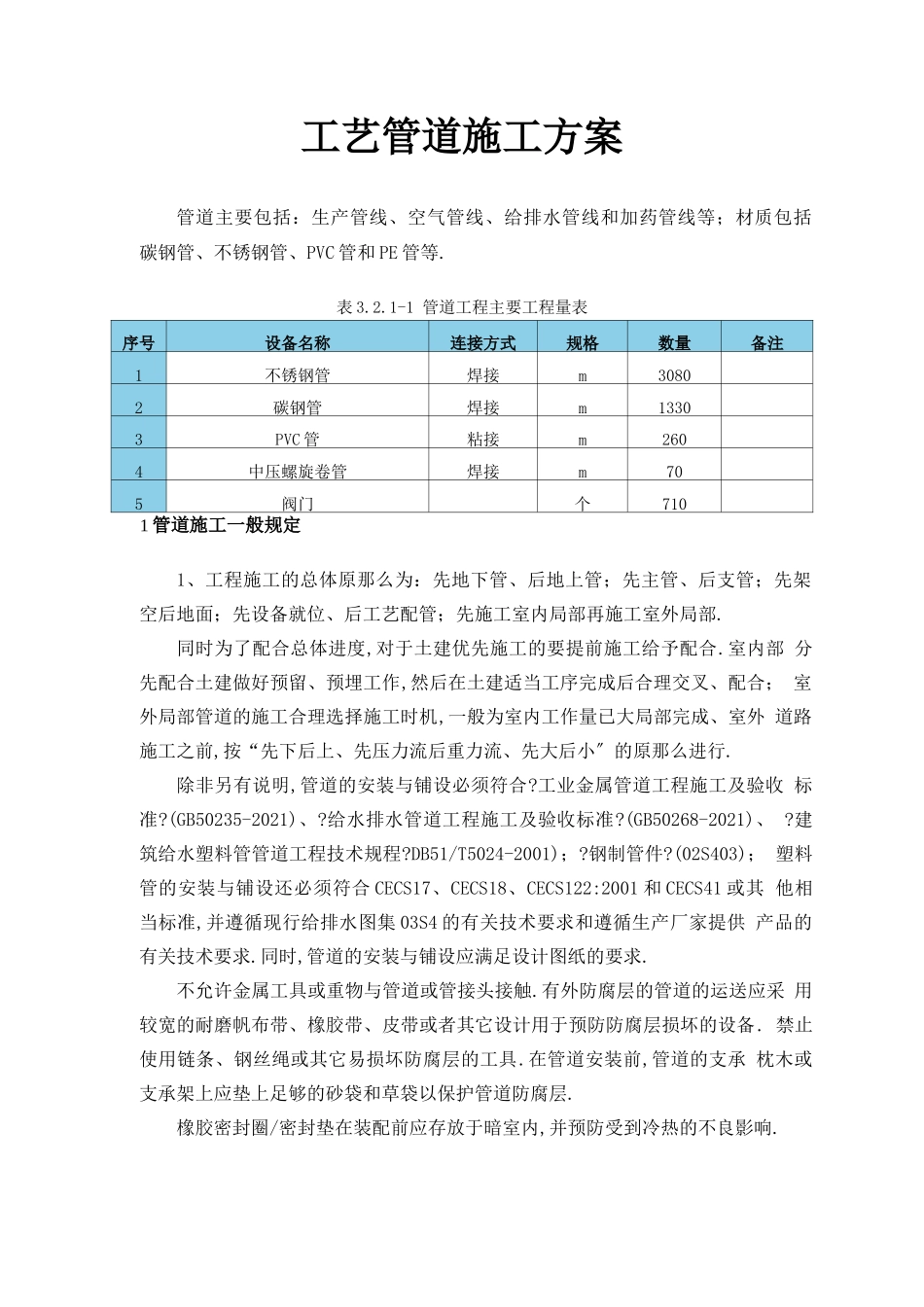

工艺管道施工方案管道主要包括：生产管线、空气管线、给排水管线和加药管线等；材质包括 碳钢管、不锈钢管、PVC 管和 PE 管等.表 3.2.1-1 管道工程主要工程量表序号设备名称连接方式规格数量备注1不锈钢管焊接m30802碳钢管焊接m13303PVC 管粘接m2604中压螺旋卷管焊接m705阀门个7101 管道施工一般规定1、工程施工的总体原那么为：先地下管、后地上管；先主管、后支管；先架 空后地面；先设备就位、后工艺配管；先施工室内局部再施工室外局部.同时为了配合总体进度,对于土建优先施工的要提前施工给予配合.室内部 分先配合土建做好预留、预埋工作,然后在土建适当工序完成后合理交叉、配合； 室外局部管道的施工合理选择施工时机,一般为室内工作量已大局部完成、室外 道路施工之前,按“先下后上、先压力流后重力流、先大后小〞的原那么进行.除非另有说明,管道的安装与铺设必须符合?工业金属管道工程施工及验收 标准?(GB50235-2021)、?给水排水管道工程施工及验收标准?(GB50268-2021)、 ?建筑给水塑料管管道工程技术规程?DB51/T5024-2001)；?钢制管件?(02S403)； 塑料管的安装与铺设还必须符合 CECS17、CECS18、CECS122:2001 和 CECS41 或其 他相当标准,并遵循现行给排水图集 03S4 的有关技术要求和遵循生产厂家提供 产品的有关技术要求.同时,管道的安装与铺设应满足设计图纸的要求.不允许金属工具或重物与管道或管接头接触.有外防腐层的管道的运送应采 用较宽的耐磨帆布带、橡胶带、皮带或者其它设计用于预防防腐层损坏的设备. 禁止使用链条、钢丝绳或其它易损坏防腐层的工具.在管道安装前,管道的支承 枕木或支承架上应垫上足够的砂袋和草袋以保护管道防腐层.橡胶密封圈/密封垫在装配前应存放于暗室内,并预防受到冷热的不良影响.橡胶密封圈/密封垫应平整放置,以免橡胶的任何局部拉伸变形.在管道连接前, 应去除管道中的泥砂或其它杂物.2、工艺管道施工流程施工准备 f 材料进场及检验 f 配合土建预留预埋 f 管道、管件加工 f 管道及 阀门安装 f 管道水压试验 f 管道冲洗、消毒(气体管道吹扫)f 交工验收3、施工准备(1)施工前认真熟悉图纸和相应的标准,进行图纸会审,并做好图纸审记 录,编制材料进场方案、作业指导书,并对施工班组进行施工技术交底.(2)施工前做好充分的焊接准备,做好焊工的选拔、培训工作,保证焊工 高水平高质量地参加施工,并限制和采用适宜的焊接工艺,以保证焊接质量.4、材料进场及检验(1)在规...
