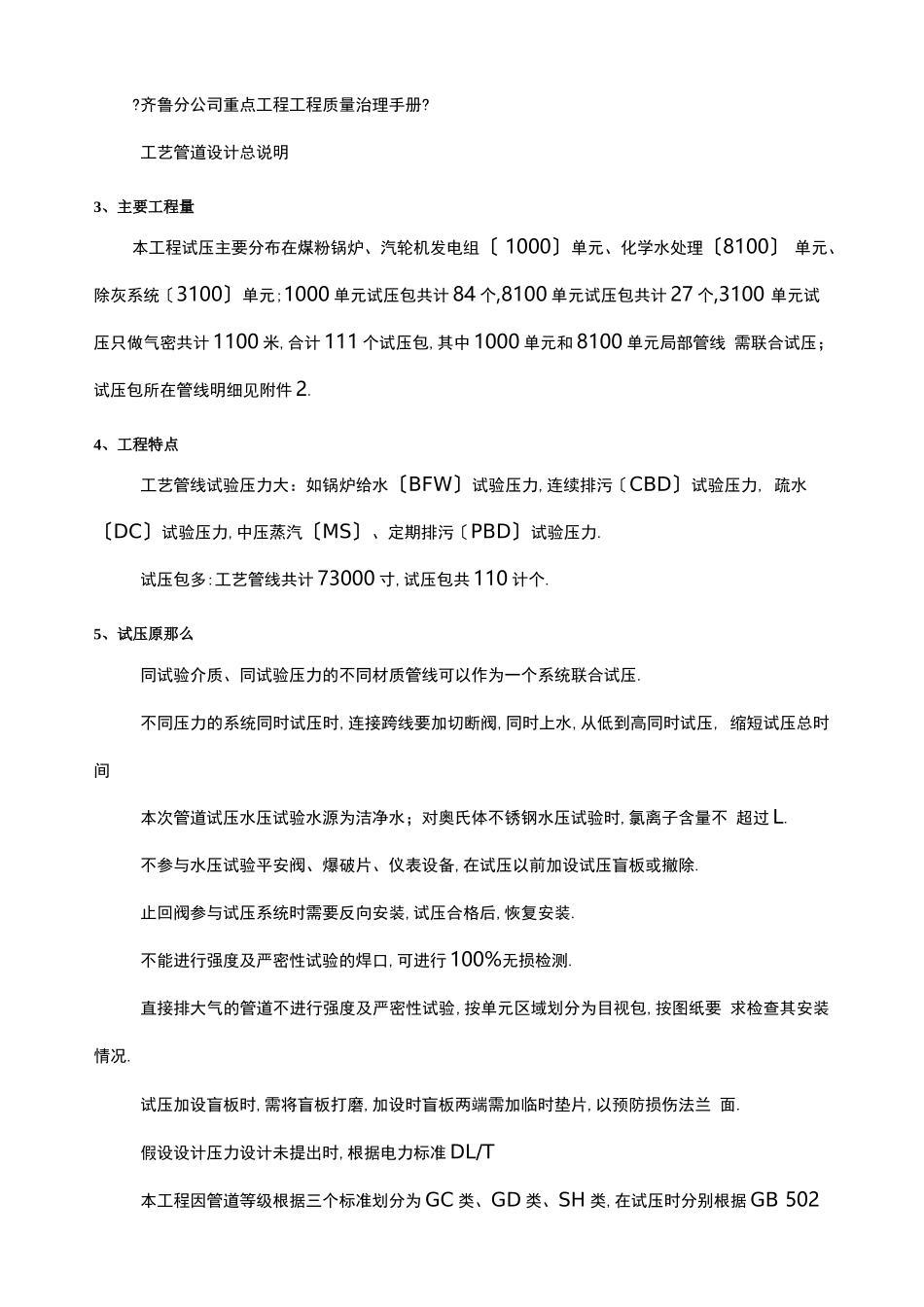

1、编制说明本方案根据齐鲁乙烯动力锅炉煤代油技术改造工程现有的工艺管道配管工程设计图纸进行编制,是装置工艺管道试压的指导和举措性文件,一经批准必须认真执行.2、编制依据电力建设施工技术标准-管道及系统 DL电力建设施工技术标准-锅炉机组 DL工业金属管道工程施工标准 GB 50235-2021石油化工有毒、可燃介质钢制管道工程施工及验收标准 SH3501-2021工业金属管道工程施工质量验收标准 GB50184-2021火力发电厂焊接技术规程?工程监督方案?DLT869-2021?齐鲁分公司重点工程工程质量治理手册?工艺管道设计总说明3、主要工程量本工程试压主要分布在煤粉锅炉、汽轮机发电组〔 1000〕单元、化学水处理〔8100〕 单元、除灰系统〔3100〕单元;1000 单元试压包共计 84 个,8100 单元试压包共计 27 个,3100 单元试压只做气密共计 1100 米,合计 111 个试压包,其中 1000 单元和 8100 单元局部管线 需联合试压；试压包所在管线明细见附件 2.4、工程特点工艺管线试验压力大：如锅炉给水〔BFW〕试验压力,连续排污〔CBD〕试验压力, 疏水〔DC〕试验压力,中压蒸汽〔MS〕、定期排污〔PBD〕试验压力.试压包多:工艺管线共计 73000 寸,试压包共 110 计个.5、试压原那么同试验介质、同试验压力的不同材质管线可以作为一个系统联合试压.不同压力的系统同时试压时,连接跨线要加切断阀,同时上水,从低到高同时试压, 缩短试压总时间本次管道试压水压试验水源为洁净水；对奥氏体不锈钢水压试验时,氯离子含量不 超过 L.不参与水压试验平安阀、爆破片、仪表设备,在试压以前加设试压盲板或撤除.止回阀参与试压系统时需要反向安装,试压合格后,恢复安装.不能进行强度及严密性试验的焊口,可进行 100%无损检测.直接排大气的管道不进行强度及严密性试验,按单元区域划分为目视包,按图纸要 求检查其安装情况.试压加设盲板时,需将盲板打磨,加设时盲板两端需加临时垫片,以预防损伤法兰 面.假设设计压力设计未提出时,根据电力标准 DL/T本工程因管道等级根据三个标准划分为 GC 类、GD 类、SH 类,在试压时分别根据 GB 50235-2021、DL/T、SH3501-2021 执行,假设有冲突时,按国标 GB 50235-2021 执行.局部管线与炉本体相连的管线、高压加热器与炉本体一同试压.6、管道试压前确实认根据?工程监督方案?、?齐鲁分公司重点工程工程质量治理手册?的规定,试压前 需提前通知质量监督站、建设单位、监理单位,并由上述单位对以下资料进行审查确认.管道系统安...
