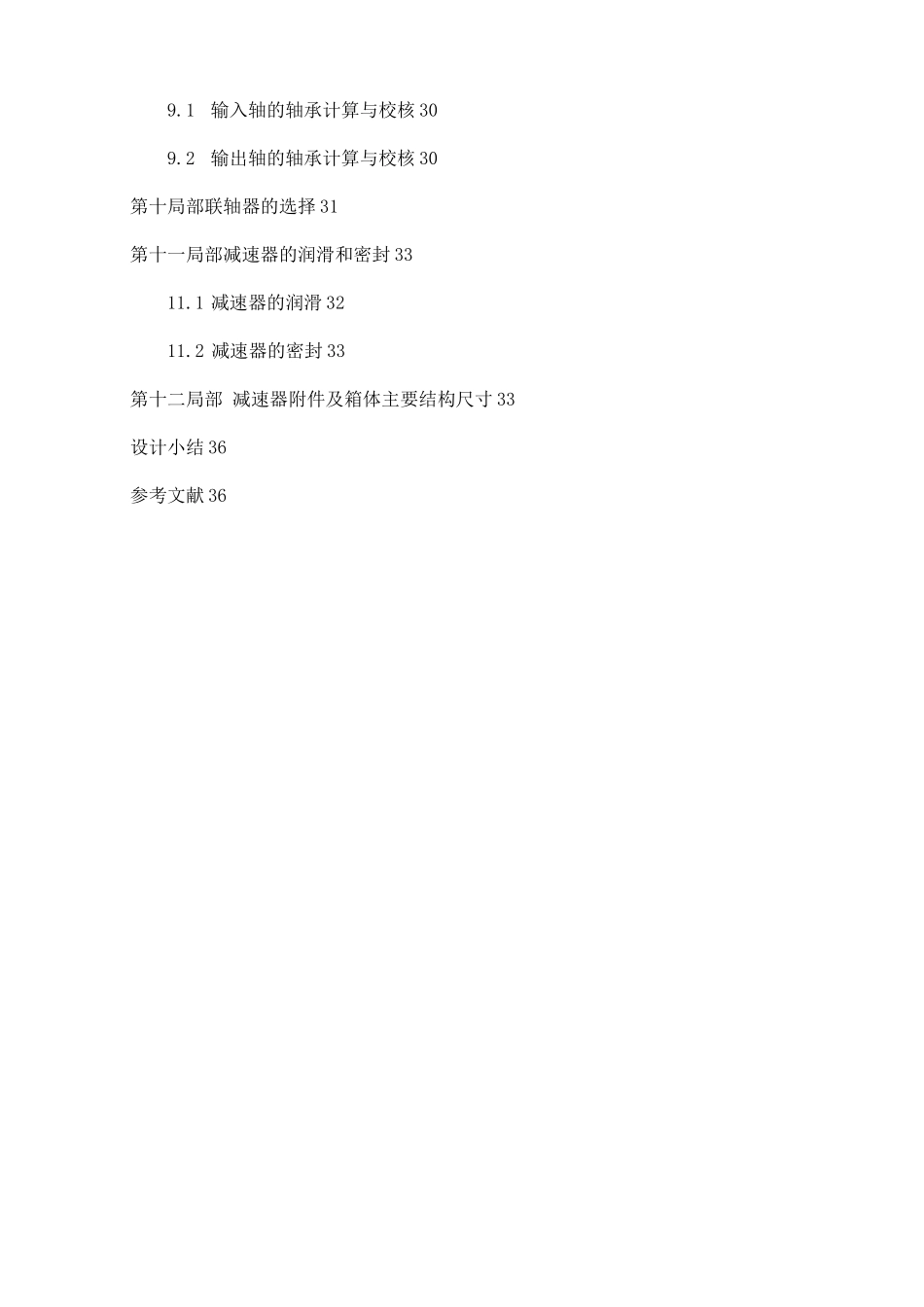

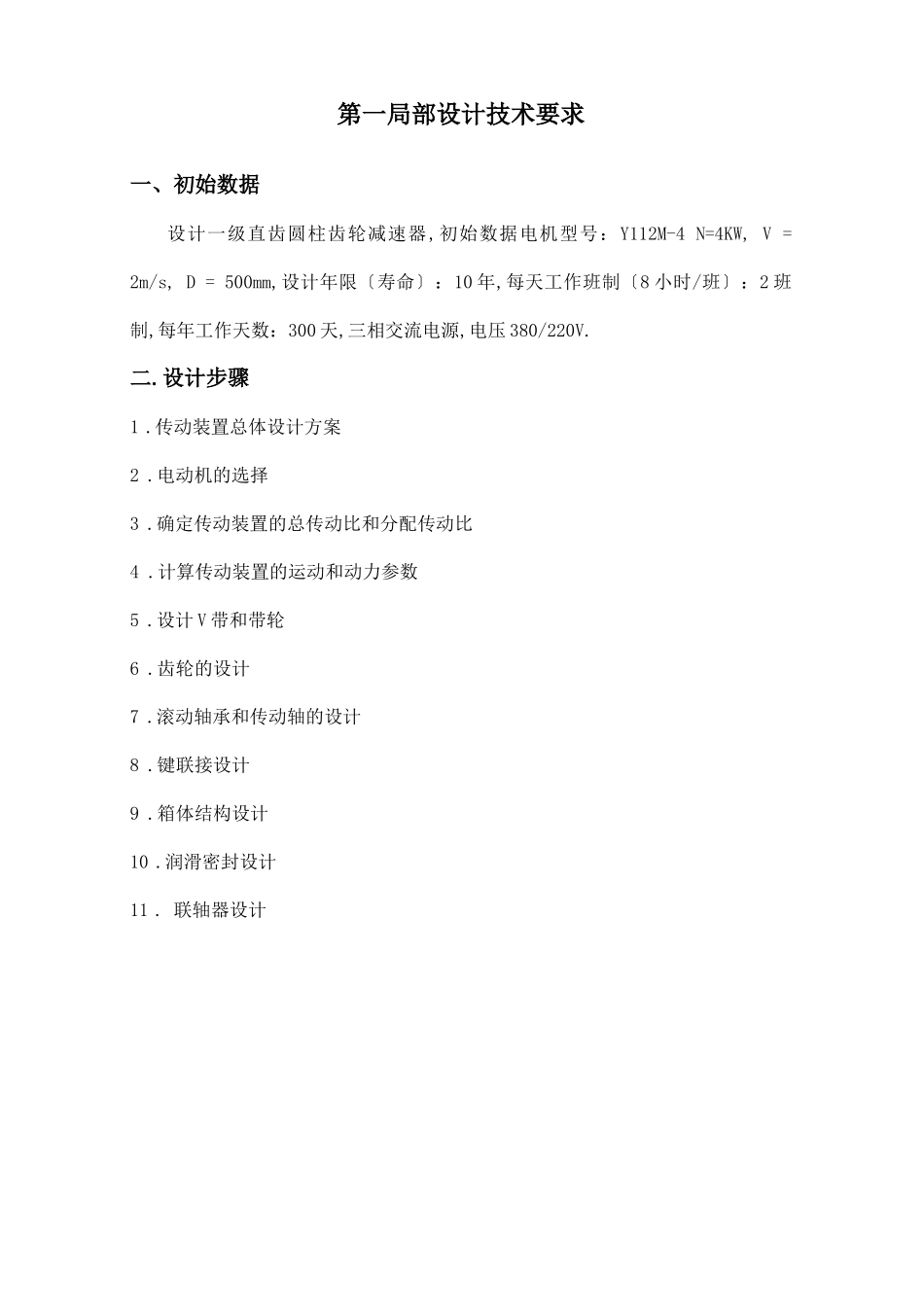

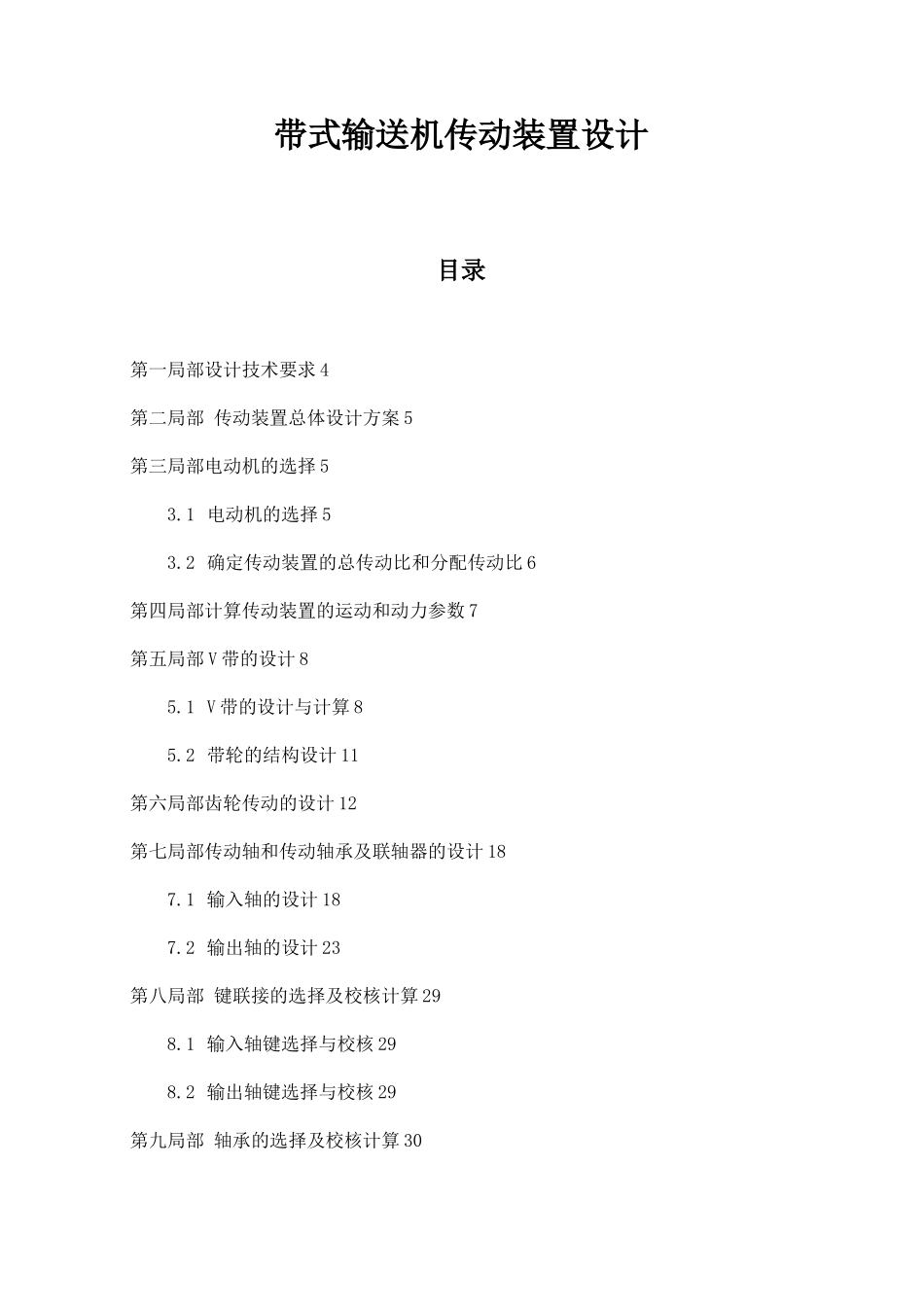

带式输送机传动装置设计目录第一局部设计技术要求 4第二局部 传动装置总体设计方案 5第三局部电动机的选择 53.1 电动机的选择 53.2 确定传动装置的总传动比和分配传动比 6第四局部计算传动装置的运动和动力参数 7第五局部 V 带的设计 85.1 V 带的设计与计算 85.2 带轮的结构设计 11第六局部齿轮传动的设计 12第七局部传动轴和传动轴承及联轴器的设计 187.1 输入轴的设计 187.2 输出轴的设计 23第八局部 键联接的选择及校核计算 298.1 输入轴键选择与校核 298.2 输出轴键选择与校核 29第九局部 轴承的选择及校核计算 309.1输入轴的轴承计算与校核 309.2输出轴的轴承计算与校核 30第十局部联轴器的选择 31第十一局部减速器的润滑和密封 3311.1 减速器的润滑 3211.2 减速器的密封 33第十二局部 减速器附件及箱体主要结构尺寸 33设计小结 36参考文献 36第一局部设计技术要求一、初始数据设计一级直齿圆柱齿轮减速器,初始数据电机型号：Y112M-4 N=4KW, V = 2m/s, D = 500mm,设计年限〔寿命〕：10 年,每天工作班制〔8 小时/班〕：2 班 制,每年工作天数：300 天,三相交流电源,电压 380/220V.二.设计步骤1 .传动装置总体设计方案2 .电动机的选择3 .确定传动装置的总传动比和分配传动比4 .计算传动装置的运动和动力参数5 .设计 V 带和带轮6 .齿轮的设计7 .滚动轴承和传动轴的设计8 .键联接设计9 .箱体结构设计10 .润滑密封设计11 . 联轴器设计第二局部传动装置总体设计方案一.传动方案特点1 .组成：传动装置由电机、V 带、减速器、工作机组成.2 .特点：齿轮相对于轴承对称分布.3 .确定传动方案：考虑到电机转速高,V 带具有缓冲吸振水平,将 V 带设置在高 速级.选择 V 带传动和一级直齿圆柱齿轮减速器.二.计算传动装置总效率na=nE23n3 丑4“5=0.96 x 0.993 x 0.97 x 0.99 x 0.96=0.859%为 V 带的效率,n2为轴承的效率,n3为齿轮啮合传动的效率,n4为联轴器的效 率,n5为工作装置的效率.第三局部电动机的选择3.1电动机的选择圆周速度 v:v=2m/s工作机的转速为：GO^IOOOV 60^1000x2,n = == 76,4, iu inRD TtxSOO经查表按推荐的传动比合理范围,V 带传动的传动比 i1=2〜4, 一级圆柱直齿 轮减速器传动比 i2=2〜6,那么总传动比合理范围为 ia=4〜24,电动机转速的可选范 围为nd = iaXn = (4X24)X76.4 = 305.6〜1833.6r/min.综合考虑电动机和传动装置 ...
