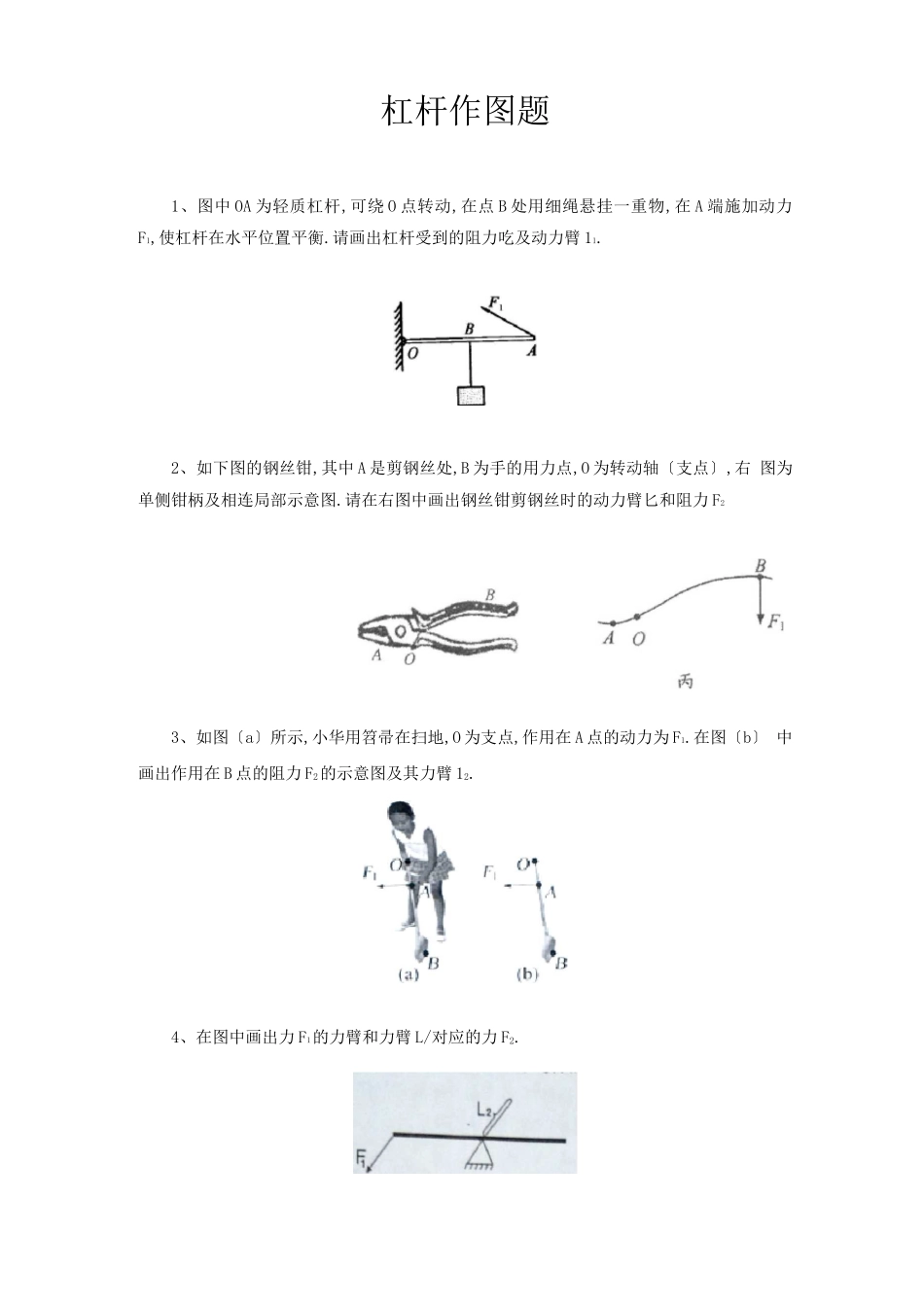

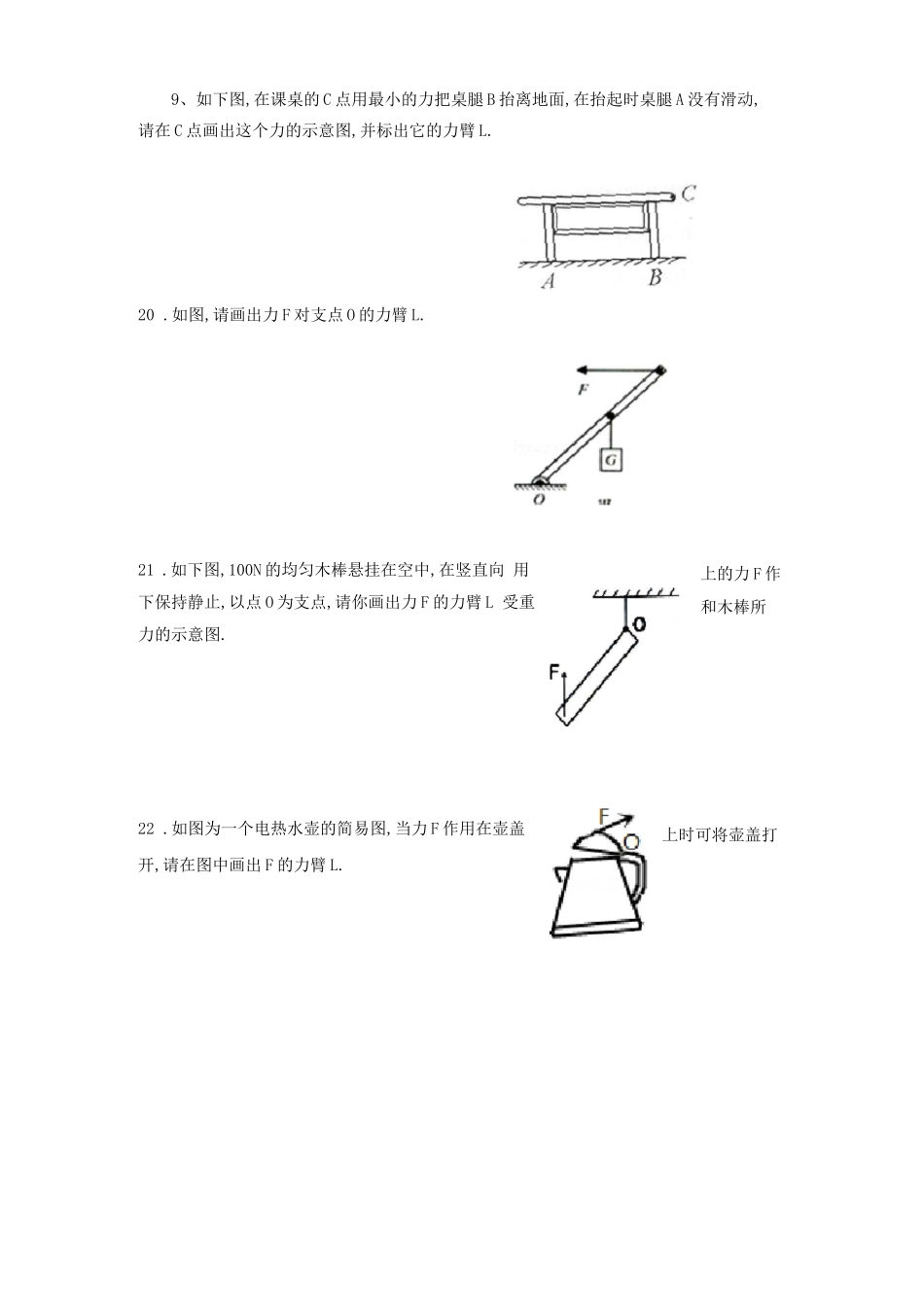

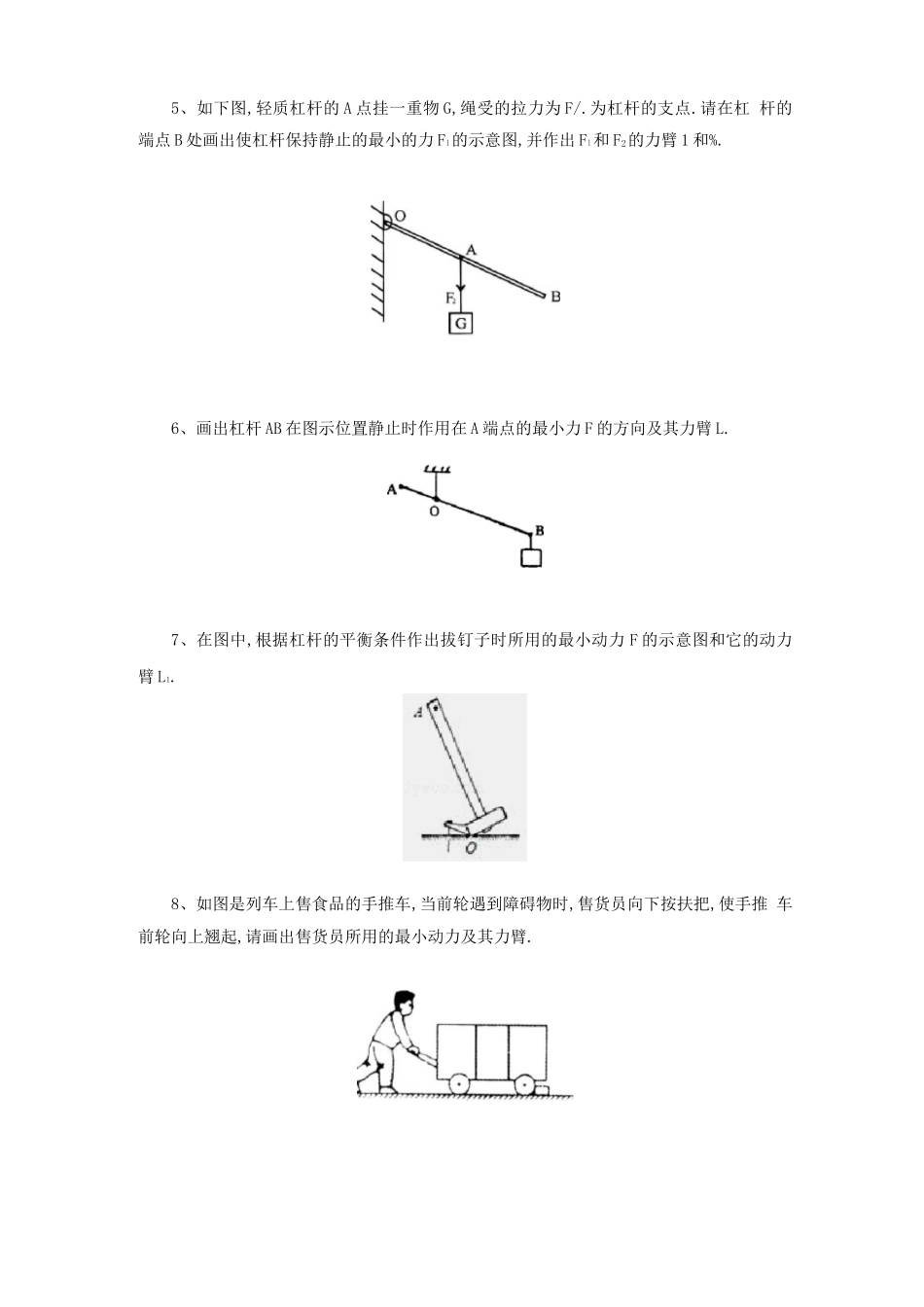

杠杆作图题1、图中 OA 为轻质杠杆,可绕 O 点转动,在点 B 处用细绳悬挂一重物,在 A 端施加动力 F1,使杠杆在水平位置平衡.请画出杠杆受到的阻力吃及动力臂 11.2、如下图的钢丝钳,其中 A 是剪钢丝处,B 为手的用力点,O 为转动轴〔支点〕,右 图为单侧钳柄及相连局部示意图.请在右图中画出钢丝钳剪钢丝时的动力臂匕和阻力 F23、如图〔a〕所示,小华用笤帚在扫地,O 为支点,作用在 A 点的动力为 F1.在图〔b〕 中画出作用在 B 点的阻力 F2的示意图及其力臂 12.4、在图中画出力 F1的力臂和力臂 L/对应的力 F2.5、如下图,轻质杠杆的 A 点挂一重物 G,绳受的拉力为 F/.为杠杆的支点.请在杠 杆的端点 B 处画出使杠杆保持静止的最小的力 Fl的示意图,并作出 Fl和 F2的力臂 1 和%.6、画出杠杆 AB 在图示位置静止时作用在 A 端点的最小力 F 的方向及其力臂 L.7、在图中,根据杠杆的平衡条件作出拔钉子时所用的最小动力 F 的示意图和它的动力 臂 L1.8、如图是列车上售食品的手推车,当前轮遇到障碍物时,售货员向下按扶把,使手推 车前轮向上翘起,请画出售货员所用的最小动力及其力臂.9、如下图,在课桌的 C 点用最小的力把桌腿 B 抬离地面,在抬起时桌腿 A 没有滑动,请在 C 点画出这个力的示意图,并标出它的力臂 L.20 .如图,请画出力 F 对支点 O 的力臂 L.21 .如下图,100N 的均匀木棒悬挂在空中,在竖直向 用下保持静止,以点 O 为支点,请你画出力 F 的力臂 L 受重力的示意图.22 .如图为一个电热水壶的简易图,当力 F 作用在壶盖 开,请在图中画出 F 的力臂 L.上的力 F 作和木棒所上时可将壶盖打27 .如下图,画出使轻质杠杆保持平衡的最小力 F 的示意图和对应的力臂.23.如下图为钓鱼竿钓鱼的示意图,0 为支点,F1表示手对钓鱼竿的作用力,「表示鱼线 对钓鱼竿的拉力,请在图中画出力 F1, F"勺力臂 L1,L2.24.如下图,轻质杠杆可绕 0 点转动,杠杆 G,在动力 F 作用下,杠杆静止在水平位置.图 F 的力臂,请作出动力 F 的示意图〔温馨提示: 的方向和作用点〕.注意标明力 F25.如下图是校长为新装的空调室外设计的支架,支架可以0 为支点,在支架 P 孔处拉一根铁线到墙上固定,要使铁线受 小,请从 P 孔处画出铁线到墙的连线,并画出铁线拉力 F 的力m ri 看做杠杆,以:出到的拉力最Au臂 l.26.如下图是安装在小区进出口的栏杆〔粗细杆〕示意图,当在 A 处施加一个力 F 时,可将...
