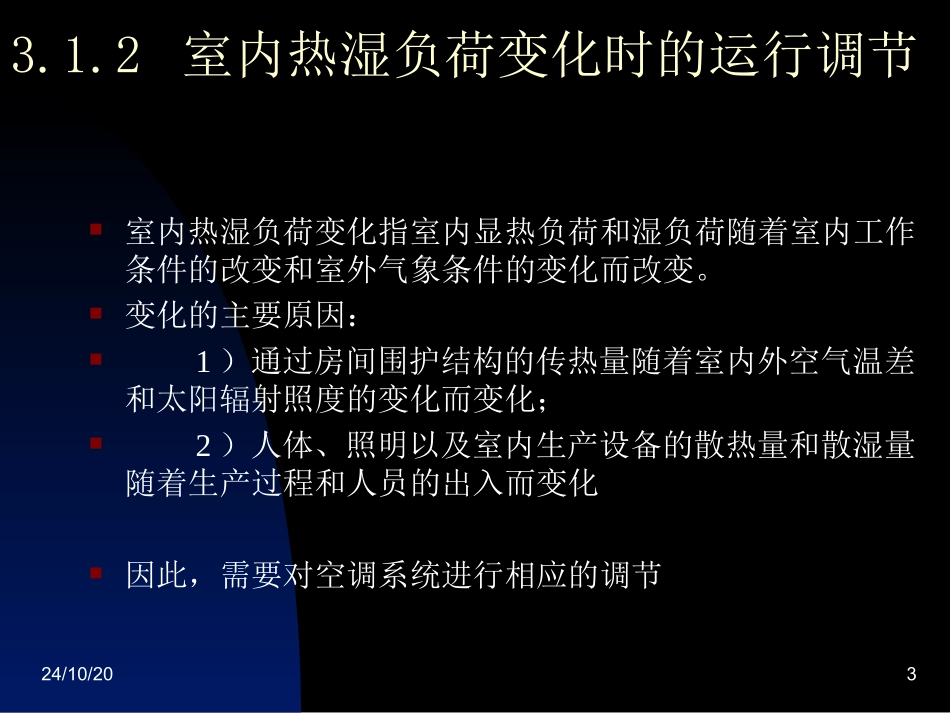

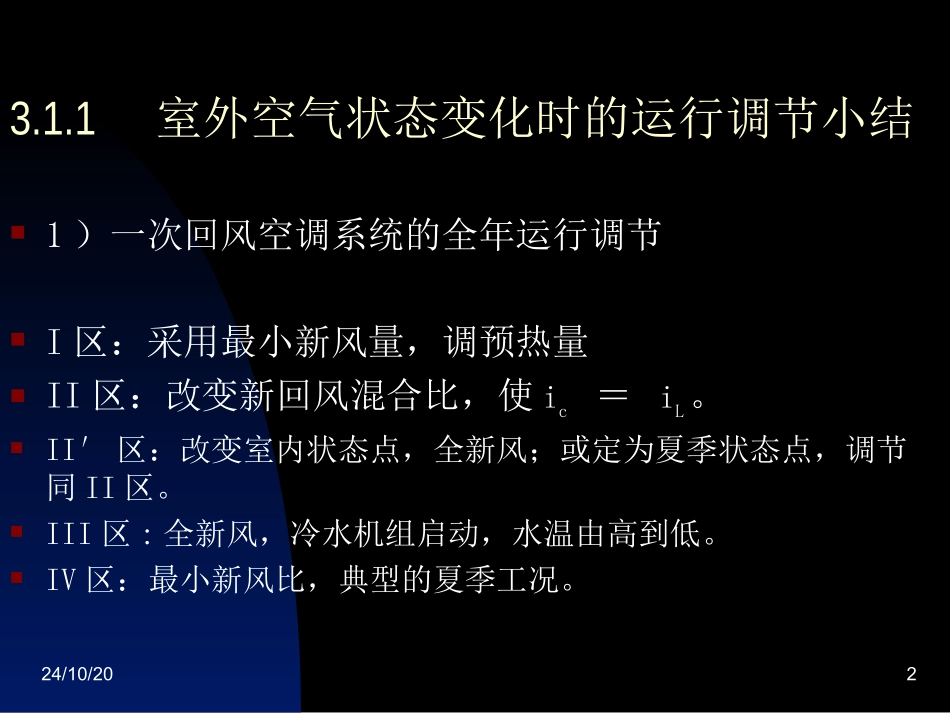

24/10/201暖通空调系统自动化3.1暖通空调系统的运行调节3.2暖通空调自动化概述3.3采暖系统的检测与控制3.4空调冷热源及水系统的检测与控制3.5空气处理系统的检测与控制24/10/2023.1.1室外空气状态变化时的运行调节小结1）一次回风空调系统的全年运行调节I区：采用最小新风量，调预热量II区：改变新回风混合比，使ic＝iL。II′区：改变室内状态点，全新风；或定为夏季状态点，调节同II区。III区:全新风，冷水机组启动，水温由高到低。IV区：最小新风比，典型的夏季工况。24/10/2033.1.2室内热湿负荷变化时的运行调节室内热湿负荷变化指室内显热负荷和湿负荷随着室内工作条件的改变和室外气象条件的变化而改变。变化的主要原因：1）通过房间围护结构的传热量随着室内外空气温差和太阳辐射照度的变化而变化；2）人体、照明以及室内生产设备的散热量和散湿量随着生产过程和人员的出入而变化因此，需要对空调系统进行相应的调节24/10/2041）定（机器）露点和变（机器）露点的调节方法A、室内显热负荷变化、湿负荷基本不变室内热负荷随工艺变化、建筑围护结构失热或得热随室外气条件而变化而室内产湿量（工艺设备或人员波动）都比较稳定。前提：（1）G一定；（2）W一定；（3）露点送风由dN‘-dL=1000W/G=dN-dL可知，G、W、dL不变，则dN‘=dN，可见N′点在dN线上。如果N′点在允许的范围以内，则可不调节；否则：可保持L点不变，调节再加热量。ba24/10/205B、室内余热量和余湿量均变化W、Q均变化，因此可能ε′<ε，也可能ε′>ε当ε′<ε时，则因为dN’-dL=1000Wˊ/GdN-dL=1000W/GiN’-iL=Qˊ/GdN-dL=1000W/GWˊdN’-dL，iN-iL>iN’-iL即dN’ε时若N′在波动范围内，则不调。若N′不在波动范围内，则需改变露点。24/10/207改变露点的方法：调节预热器加热量调节新回风混合比调节喷水温度或表冷器进口水温24/10/2082）调节一、二次回风比原理：充分利用室内回风的热量来代替再热量。当湿负荷不变，热负荷减少时，可加大二次回风，减少一次回风。当高精度的房间，不允许N点偏移时，可在调节二次回风量的同时，降低机器露点（调喷水室的水温或表冷器的水温、水量）。24/10/2093）调节旁通风门新风和回风混合后，部分经过表冷器或喷水室处理，部分经旁通门流过，然后在与处理后的空气混合送入室内。该种方式可避免或减少冷热抵消，节省能量。但冷水温度要求低，且室外空气参数对室内相对湿度影响较大。24/10/20104）调节送风量当房间热负荷减少，湿负荷不变时，可减少送风量，保持室温不变，相对湿度加大。此时可降低机器露点，减少送风含湿量。24/10/20115）多房间空调系统的运行调节多房间时，如果热湿比相近，可把主要房间的送风状态，作为系统的送风状态。当各房间负荷发生变化时，可采用定露点，改变局部房间再热量的办法进行调节。24/10/20123.2暖通空调自动化概述3.2.1暖通空调自动控制1）控制内容：包括参数检测、参数和动力设备状态显示、自动调节和控制、工况自动转换、设备连锁与自动保护以及中央监控与管理等。暖通空调系统自动化程度是反映空调技术先进性的一个重要方面。24/10/20132）意义：实现暖通空调系统调节的自动化，不仅可以提高调节质量、降低冷、热量的消耗、节约能量，同时还可以减轻劳动强度，减少运行人员，提高劳动生产率和技术管理水平。3）组成：（1）传感器（传感器）（2）调节器（3）执行机构（4）调节机构24/10/20143.2.2温度自动检测仪表1）温度计的分类2）热电偶温度计（1）特点（2）热电偶的种类铂铑30－铂铑6热电偶铂铑10－铂热电偶镍铬－镍硅热电偶铜－康铜热电偶（3）结构形式普通型（装配型）热电偶、铠装热电偶、薄膜热电偶24/10/20153.2.2温度自动检测仪表3）热电阻温度计（1）测温原理（2）电阻的种类铂电阻铜电阻4）热敏电阻温度计5）红外温度计24/10/2...
