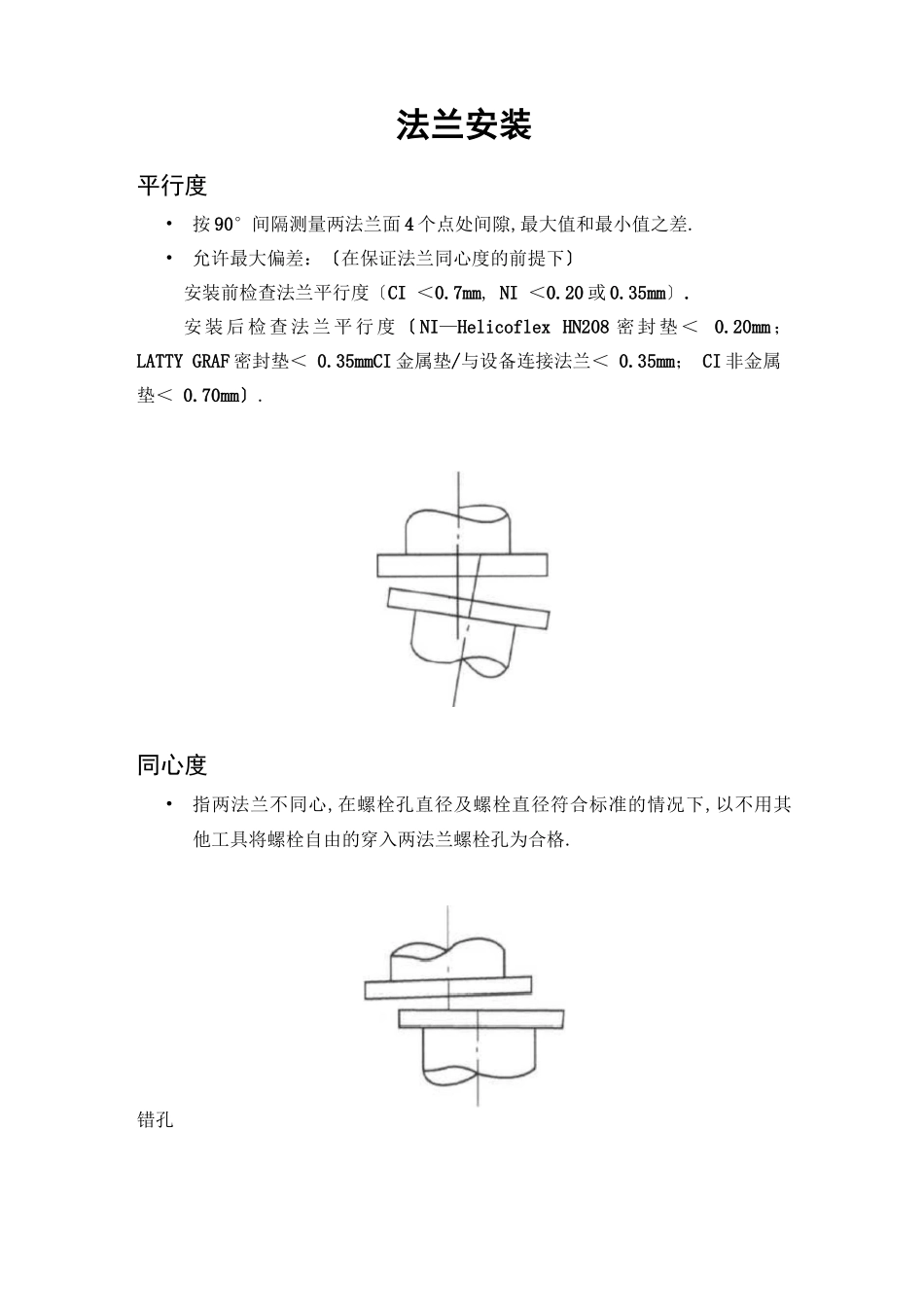

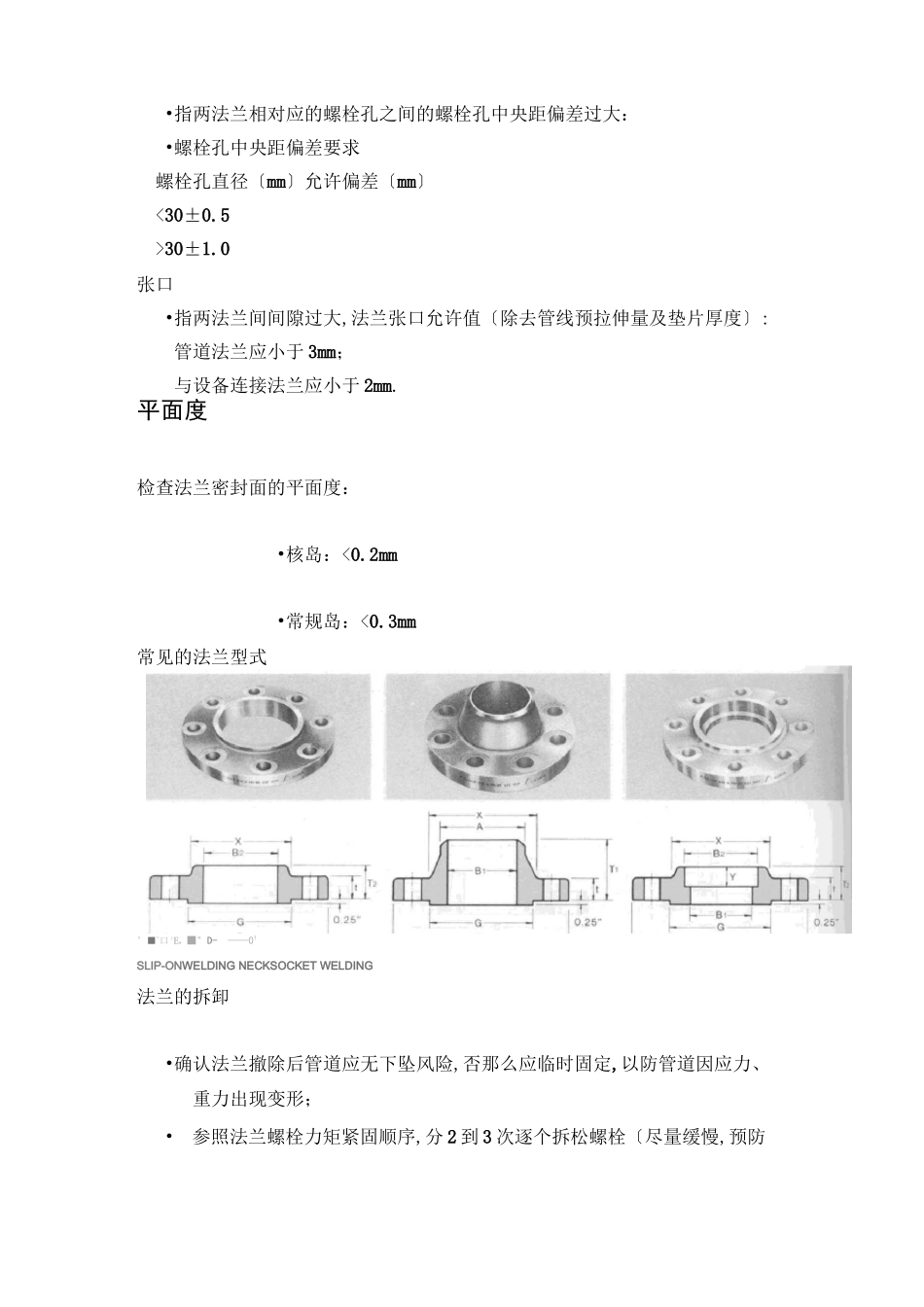

法兰安装平行度•按 90°间隔测量两法兰面 4 个点处间隙,最大值和最小值之差.•允许最大偏差：〔在保证法兰同心度的前提下〕安装前检查法兰平行度〔CI ＜0.7mm, NI ＜0.20 或 0.35mm〕.安 装 后 检 查 法 兰 平 行 度 〔 NI—Helicoflex HN208 密 封 垫 ＜ 0.20mm ； LATTY GRAF 密封垫＜ 0.35mmCI 金属垫/与设备连接法兰＜ 0.35mm； CI 非金属垫＜ 0.70mm〕.同心度•指两法兰不同心,在螺栓孔直径及螺栓直径符合标准的情况下,以不用其 他工具将螺栓自由的穿入两法兰螺栓孔为合格.错孔•指两法兰相对应的螺栓孔之间的螺栓孔中央距偏差过大：•螺栓孔中央距偏差要求螺栓孔直径〔mm〕允许偏差〔mm〕<30±0.5>30±1.0张口•指两法兰间间隙过大,法兰张口允许值〔除去管线预拉伸量及垫片厚度〕:管道法兰应小于 3mm；与设备连接法兰应小于 2mm.平面度检查法兰密封面的平面度：•核岛：<0.2mm•常规岛：<0.3mm常见的法兰型式’■=口 rE1 ■" D- ——01SLIP-ONWELDING NECKSOCKET WELDING法兰的拆卸•确认法兰撤除后管道应无下坠风险,否那么应临时固定,以防管道因应力、 重力出现变形；•参照法兰螺栓力矩紧固顺序,分 2 到 3 次逐个拆松螺栓〔尽量缓慢,预防剩余介质喷出伤人〕；•螺栓全部拆松后,缓慢取出垫片,预防损伤法兰密封面.法兰的安装•密封垫的安装：装上两个螺栓后,将密封件插入两个法兰配合面之间,然 后安装第三个螺栓,并使三个螺栓大约相距 120°.•密封垫对中后逐渐拧紧并找正法兰：法兰配合面间密封垫应对中,用手拧 紧螺母直到与支承面接触,密封垫对中后,稍微拧紧已装上的螺栓.•安装其他螺栓并逐渐拧紧：用手拧紧螺母直到其与支承面相接触；用力矩 扳手对称均匀拧紧螺栓分 5 步：5%、25%、50%、75%、100%按同 样的次序继续拧紧至最终力矩的 100%.•检查法兰平行度〔在力矩为 50%时〕：用塞尺或游标卡尺测量法兰的平行度 要符合要求〔并记录〕；•紧固螺栓 100%的力矩完成后,应顺时针方向紧固螺栓 2 — 3 遍,直到每 个螺栓到达最终紧固力矩值；•最后检查法兰平行度符合要求.•螺母锁定：敲固锁紧垫片〔如果有〕.交叉均匀紧固的星形次序〔法兰螺栓加力顺序图〕法兰安装时考前须知•法兰密封面：密封面要清理干净,无径向划痕、严重锈蚀、变形等缺陷. 〔禁止用螺丝刀清理法兰密封面〕•法兰安装质量的检查：平行度、同心度、张口、平面度、错孔〔见上述所 述〕.以上检查如不...
