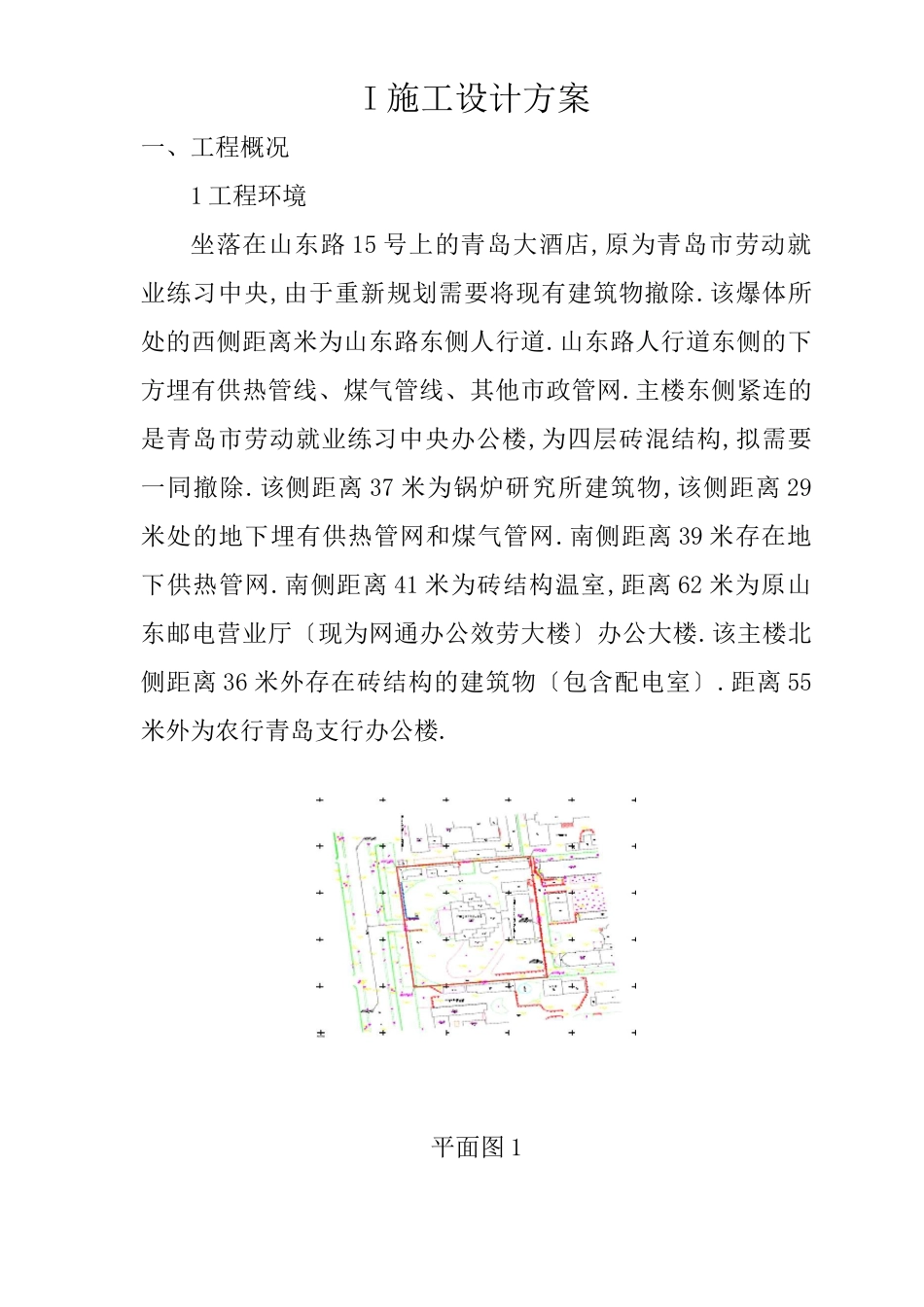

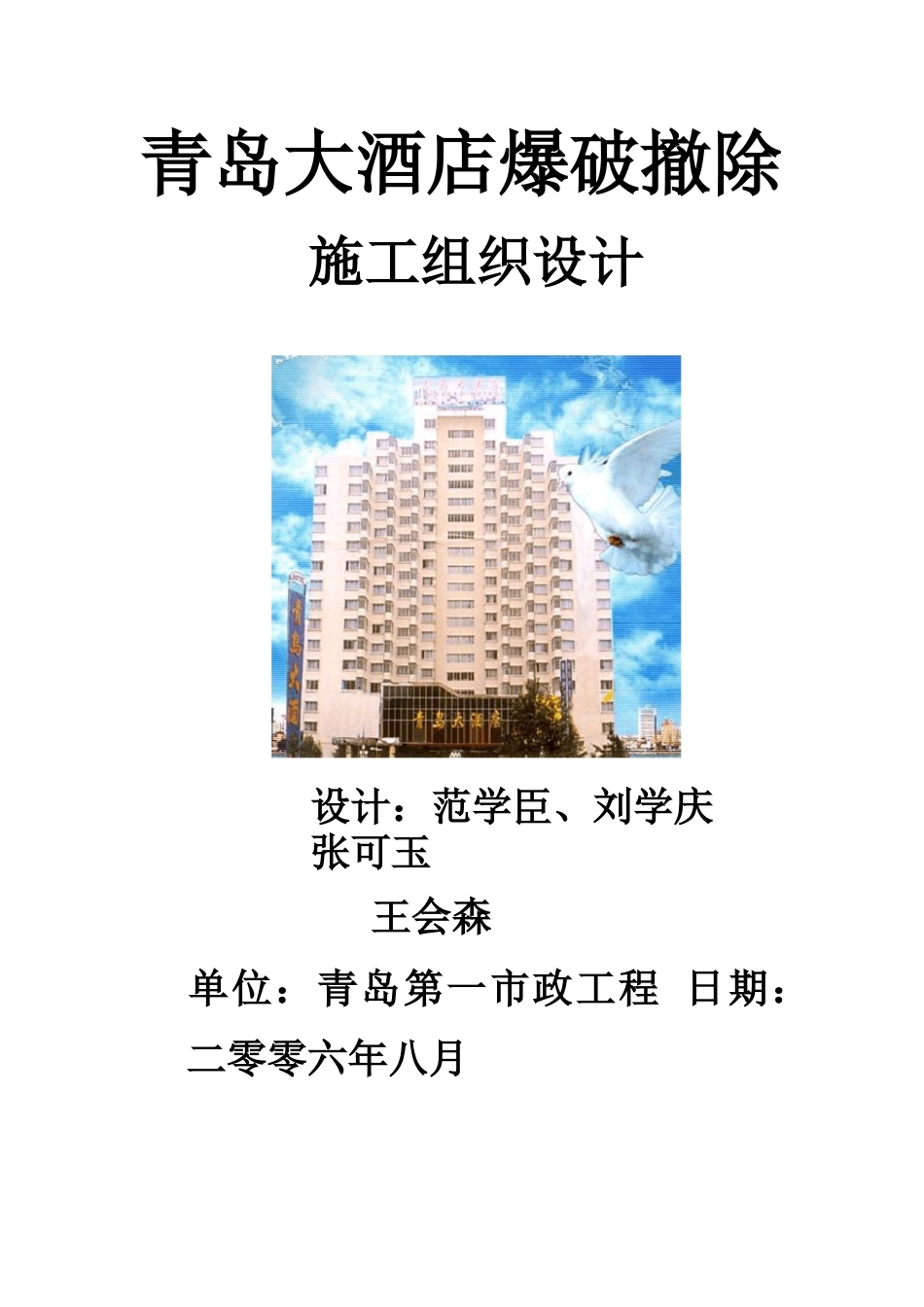

青岛大酒店爆破撤除施工组织设计设计：范学臣、刘学庆 张可玉 王会森单位：青岛第一市政工程 日期：二零零六年八月I 施工设计方案一、工程概况1 工程环境坐落在山东路 15 号上的青岛大酒店,原为青岛市劳动就 业练习中央,由于重新规划需要将现有建筑物撤除
该爆体所 处的西侧距离米为山东路东侧人行道
山东路人行道东侧的下 方埋有供热管线、煤气管线、其他市政管网
主楼东侧紧连的 是青岛市劳动就业练习中央办公楼,为四层砖混结构,拟需要 一同撤除
该侧距离 37 米为锅炉研究所建筑物,该侧距离 29 米处的地下埋有供热管网和煤气管网
南侧距离 39 米存在地 下供热管网
南侧距离 41 米为砖结构温室,距离 62 米为原山 东邮电营业厅〔现为网通办公效劳大楼〕办公大楼
该主楼北 侧距离 36 米外存在砖结构的建筑物〔包含配电室〕
距离 55 米外为农行青岛支行办公楼

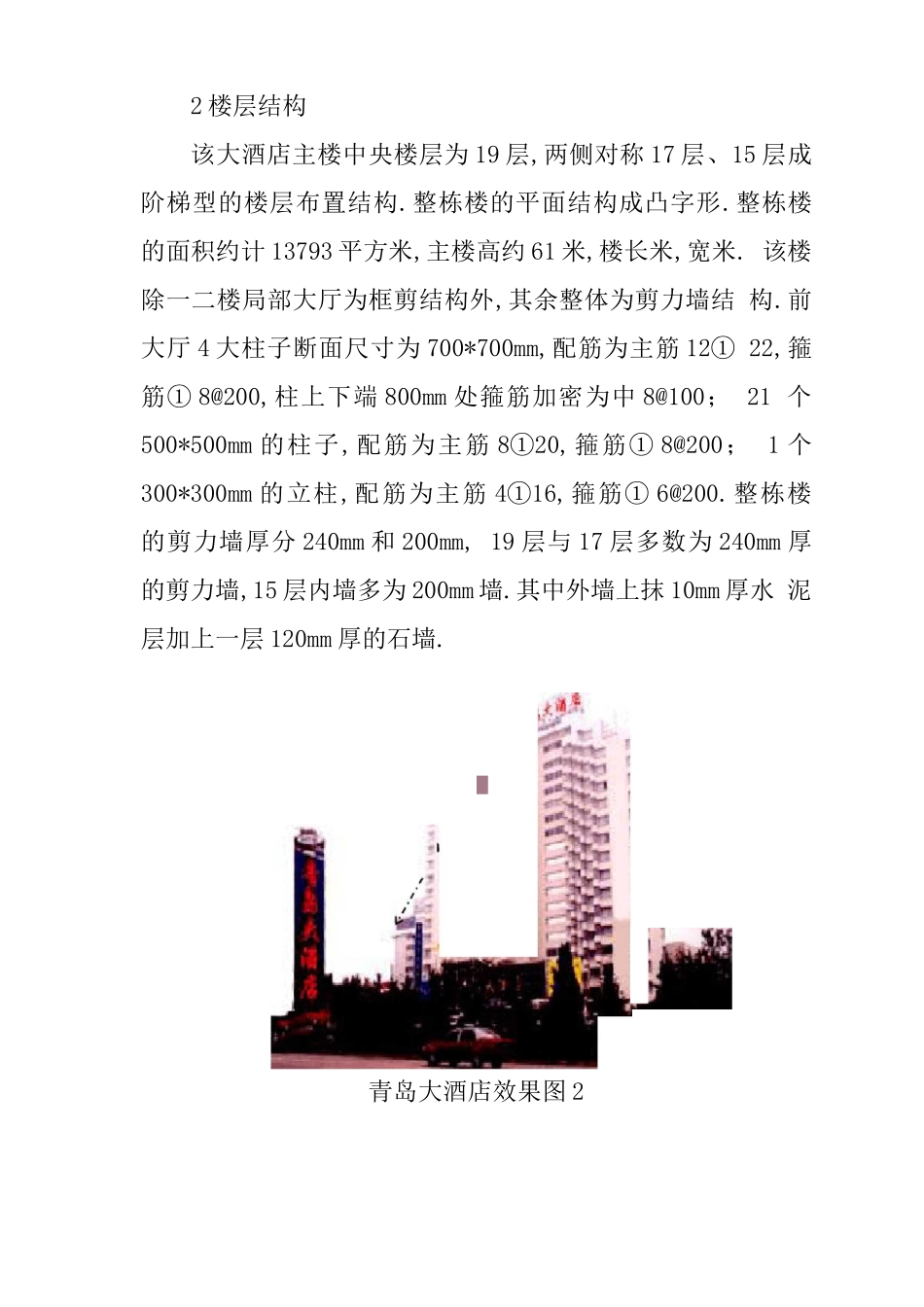

平面图 12 楼层结构该大酒店主楼中央楼层为 19 层,两侧对称 17 层、15 层成 阶梯型的楼层布置结构
整栋楼的平面结构成凸字形
整栋楼 的面积约计 13793 平方米,主楼高约 61 米,楼长米,宽米
该楼除一二楼局部大厅为框剪结构外,其余整体为剪力墙结 构
前大厅 4 大柱子断面尺寸为 700*700mm,配筋为主筋 12① 22,箍筋① 8@200,柱上下端 800mm 处箍筋加密为中 8@100； 21 个500*500mm 的柱子,配筋为主筋 8①20,箍筋① 8@200； 1 个 300*300mm 的立柱,配筋为主筋 4①16,箍筋① 6@200
整栋楼 的剪力墙厚分 240mm 和 200mm, 19 层与 17 层多数为 240mm 厚 的剪力墙,15 层内墙多为 200mm 墙
其中外墙上抹 10mm 厚水 泥层加上一层 120mm 厚的石墙
青岛大酒店效果图 2■青岛大酒店主楼爆破局部平面图
