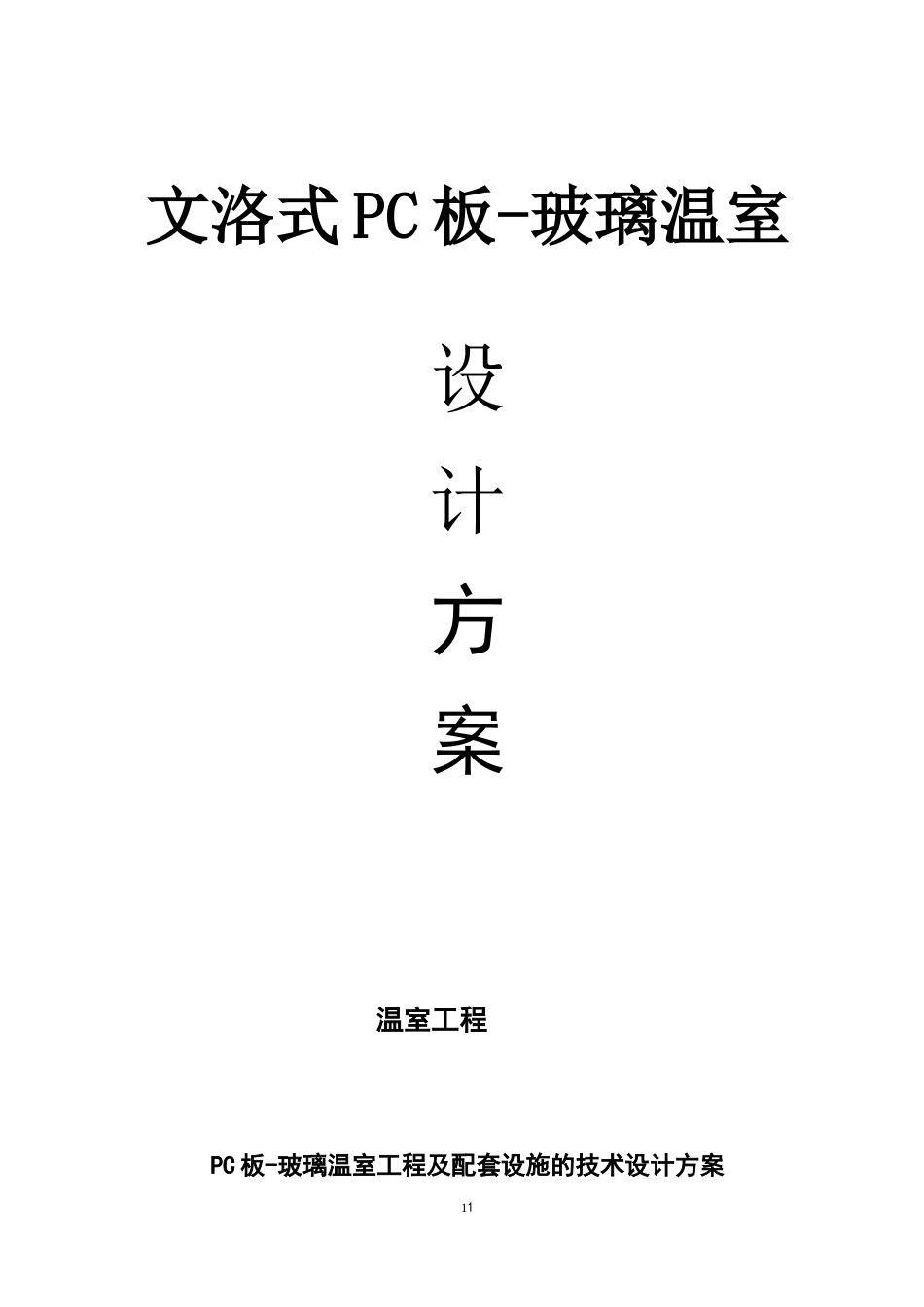

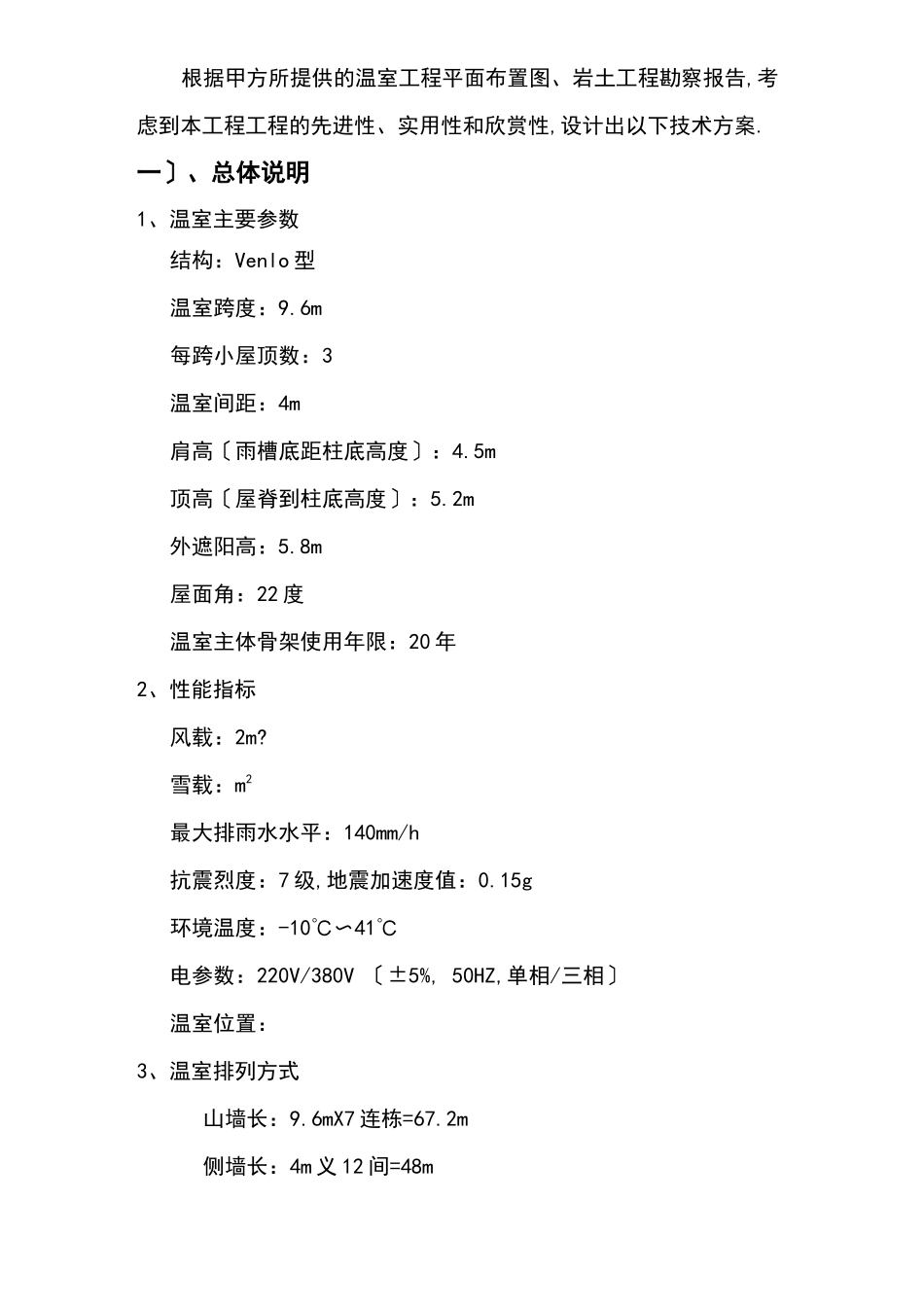

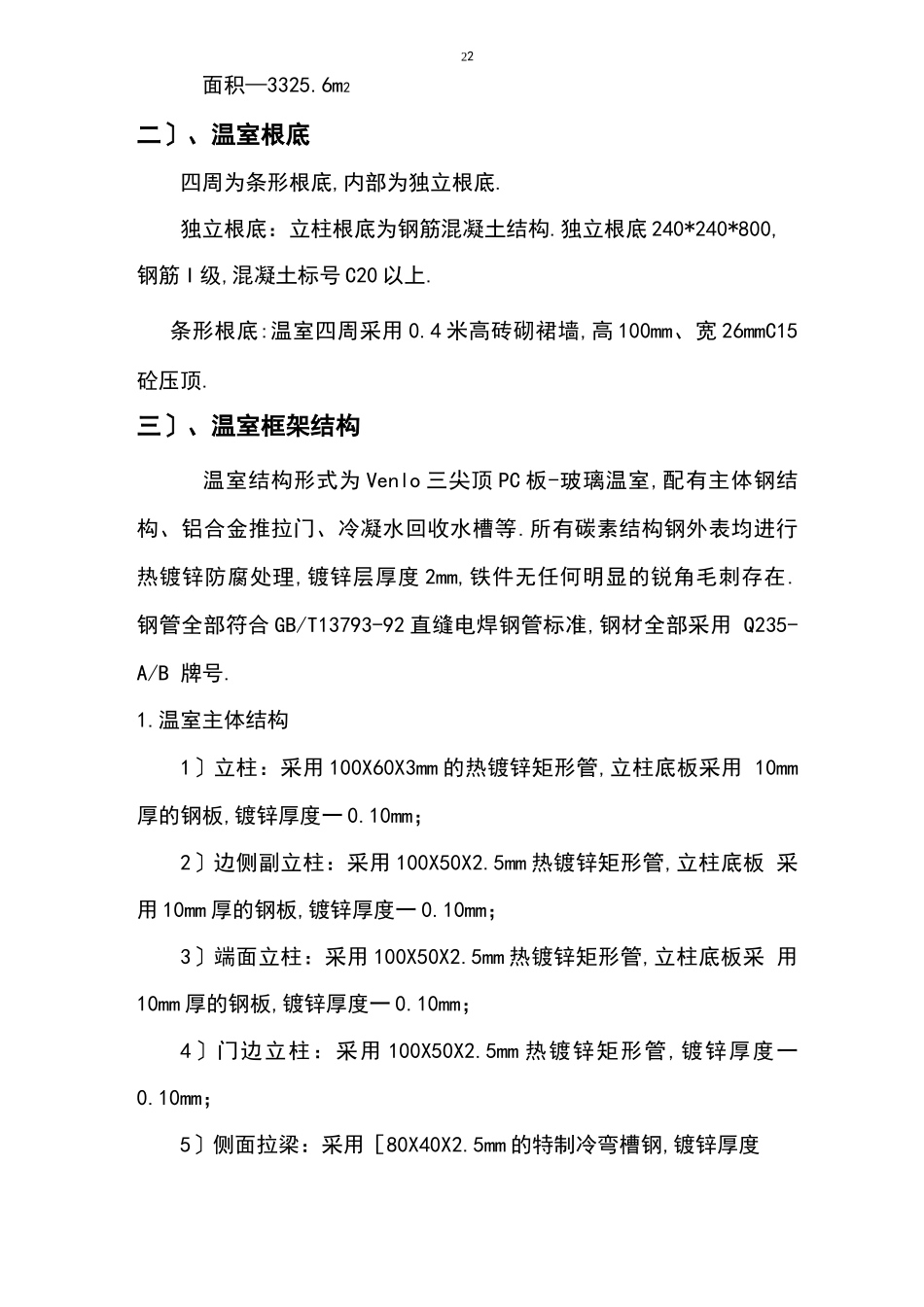

文洛式 PC 板-玻璃温室设计方案温室工程PC 板-玻璃温室工程及配套设施的技术设计方案11根据甲方所提供的温室工程平面布置图、岩土工程勘察报告,考 虑到本工程工程的先进性、实用性和欣赏性,设计出以下技术方案. 一〕、总体说明1、温室主要参数结构：Venlo 型温室跨度：9.6m每跨小屋顶数：3温室间距：4m肩高〔雨槽底距柱底高度〕：4.5m顶高〔屋脊到柱底高度〕：5.2m外遮阳高：5.8m屋面角：22 度温室主体骨架使用年限：20 年2、性能指标风载：2m?雪载：m2最大排雨水水平：140mm/h抗震烈度：7 级,地震加速度值：0.15g环境温度：-10℃〜41℃电参数：220V/380V 〔±5%, 50HZ,单相/三相〕温室位置：3、温室排列方式山墙长：9.6mX7 连栋=67.2m侧墙长：4m 义 12 间=48m22面积—3325.6m2二〕、温室根底四周为条形根底,内部为独立根底.独立根底：立柱根底为钢筋混凝土结构.独立根底 240*240*800, 钢筋 I 级,混凝土标号 C20 以上.条形根底:温室四周采用 0.4 米高砖砌裙墙,高 100mm、宽 26mmC15 砼压顶.三〕、温室框架结构温室结构形式为 Venlo 三尖顶 PC 板-玻璃温室,配有主体钢结 构、铝合金推拉门、冷凝水回收水槽等.所有碳素结构钢外表均进行 热镀锌防腐处理,镀锌层厚度 2mm,铁件无任何明显的锐角毛刺存在. 钢管全部符合 GB/T13793-92 直缝电焊钢管标准,钢材全部采用 Q235-A/B 牌号.1.温室主体结构1〕立柱：采用 100X60X3mm 的热镀锌矩形管,立柱底板采用 10mm厚的钢板,镀锌厚度一 0.10mm；2〕边侧副立柱：采用 100X50X2.5mm 热镀锌矩形管,立柱底板 采用 10mm 厚的钢板,镀锌厚度一 0.10mm；3〕端面立柱：采用 100X50X2.5mm 热镀锌矩形管,立柱底板采 用10mm 厚的钢板,镀锌厚度一 0.10mm；4〕门边立柱：采用 100X50X2.5mm 热镀锌矩形管,镀锌厚度一 0.10mm；5〕侧面拉梁：采用［80X40X2.5mm 的特制冷弯槽钢,镀锌厚度33—0.10mm；6〕端面拉梁：采用［80X40X2.5mm 的特制冷弯槽钢,镀锌厚度 —0.10mm；7〕框架剪刀撑：采用热镀锌 012 圆钢,012 花兰,镀锌厚度一 0.10mm；8〕桁架上弦：采用 50X50X2.0mm 热镀锌矩形管,镀锌厚度一 0.10mm；桁架下弦：采用 50X30X2.0mm 热镀锌矩形管,镀锌厚度一 0.10mm；桁架腹杆：腹杆用 016 圆钢焊接而成,镀锌厚度-0.10mm；9〕屋架：采用 50X30X2.0mm 热镀锌矩形管,镀锌厚度-0.10mm10〕雨槽：采 2.0mm 厚的热镀锌板机械成型,雨槽下加装铝合金 冷凝水回...
