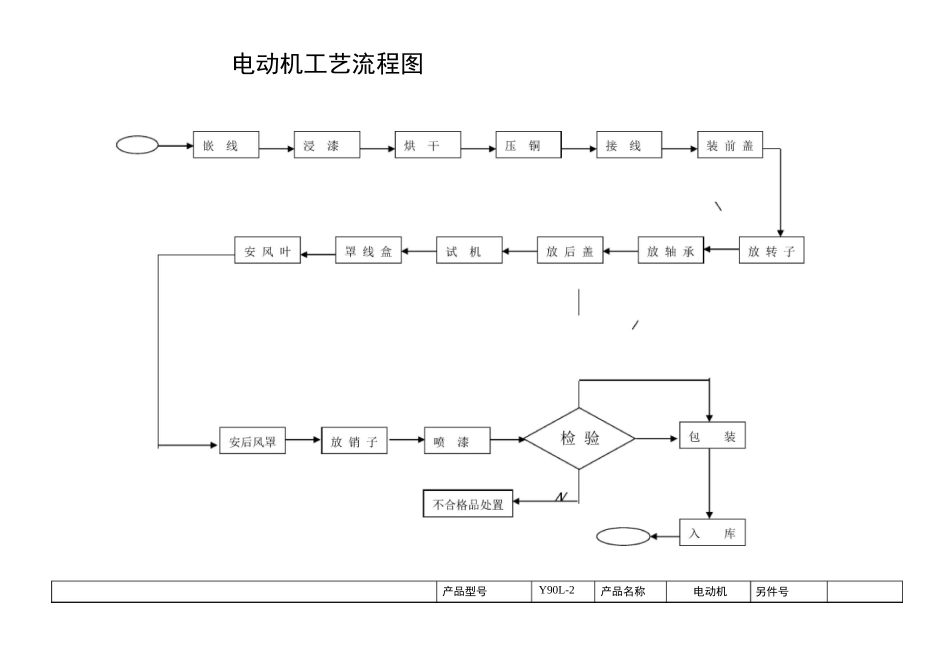

工艺审核:2021-05—1 发布编制:视程批准:2021-05-10 实施电动机工艺流程图产品型号Y90L-2产品名称电动机另件号工艺卡片每台件数下料方式共 3 页第 1 页材料毛坯尺寸责任车间第车间工序安 装工步工序内容加工 车间设备工艺装备名称与编号工时定额〔分〕工夹具刃具量具准备操作11嵌线装配 车间一字螺丝刀把漆包线嵌入定子中,根据需要放绝缘纸2浸漆将带线的定子在绝缘漆中浸 30±5 分钟后吊出吊车3烘干烘箱把吊出后的整框送入烘箱,于 90±10℃烘 90±30 分钟4压铜压模用压模把线卷压入外壳中5接线把线放入接线柱相应孔内,拧紧带平垫和螺帽压线的螺丝6装前盖用 3 枚 6x30 标准六角螺丝将前盖装好螺丝刀7放转子将转子放进里面8放轴承把轴承放在转子上9放后盖用 3 枚 6x30 标准六角螺丝将前盖装好更改内容编制审核批准产品型号Y90L-2产品名称电动机另件号工艺卡片每台件数下料方式共 3 页第 2 页材料毛坯尺寸责任车间第车间工序安 装工步工序内容加工 车间设备工艺装备名称与编号工时定额〔分〕工夹具刃具量具准备操作110试机把三相电接入电机相应的相线,翻开电机开关,听声音看电流、电压11罩线盒用 4 枚 5x14 圆头螺丝将线盒固定好12安风叶用一字螺丝刀和郎头把风叶固定在转子上13安后风罩用 3 枚 5x6 圆头一字螺丝将后风罩固定好14放销子用 1 枚 8x30 的销子置入销子套中15喷漆用喷枪把油漆均匀喷于电机外壳壳体上启然晾干 90±30气泵分钟.16检验检测 设备由质检部的检验员实施检验更改内容编制审核批准产品型号Y90L-2产品名称电动机另件号工艺卡片每台件数下料方式共 3 页第 3 页材料毛坯尺寸责任车间第车间;安 装工工序内容加工 车间设备工艺装备名称与编号工时定额〔分〕工夹具刃具量具准备操作117包装将检验合格的电机用纸箱进行包装,封好封胶带18入库由搬运人员将包装好的电机送入仓库.更改内容产品型号另件名称喷漆另件号工艺卡片每台件数1下料方式共 1 页第 1 页材料油漆毛坯尺寸责任车间第车间工序安 装工步工序内容加工 车间设备工艺装备名称与编号工时定额〔分〕工夹具刃具量具准备操作11气泵上压力表设置为 8 kg 开始喷漆喷涂 车间22进行旋转喷漆 2 次.3检查喷漆后的产品有无流痕、有无花斑喷枪4自检产品合格后置于手拉车上,然后进行自然晾干气泵5晾干后自检,要求产品外观应平整光滑,色泽均匀,无明显划痕、露底和污迹.6自检的合格品放在待检区域内,不合格品重新返工,待检品交检验员检验.更改内容编制审核批准编制审核批准编制审核批准
