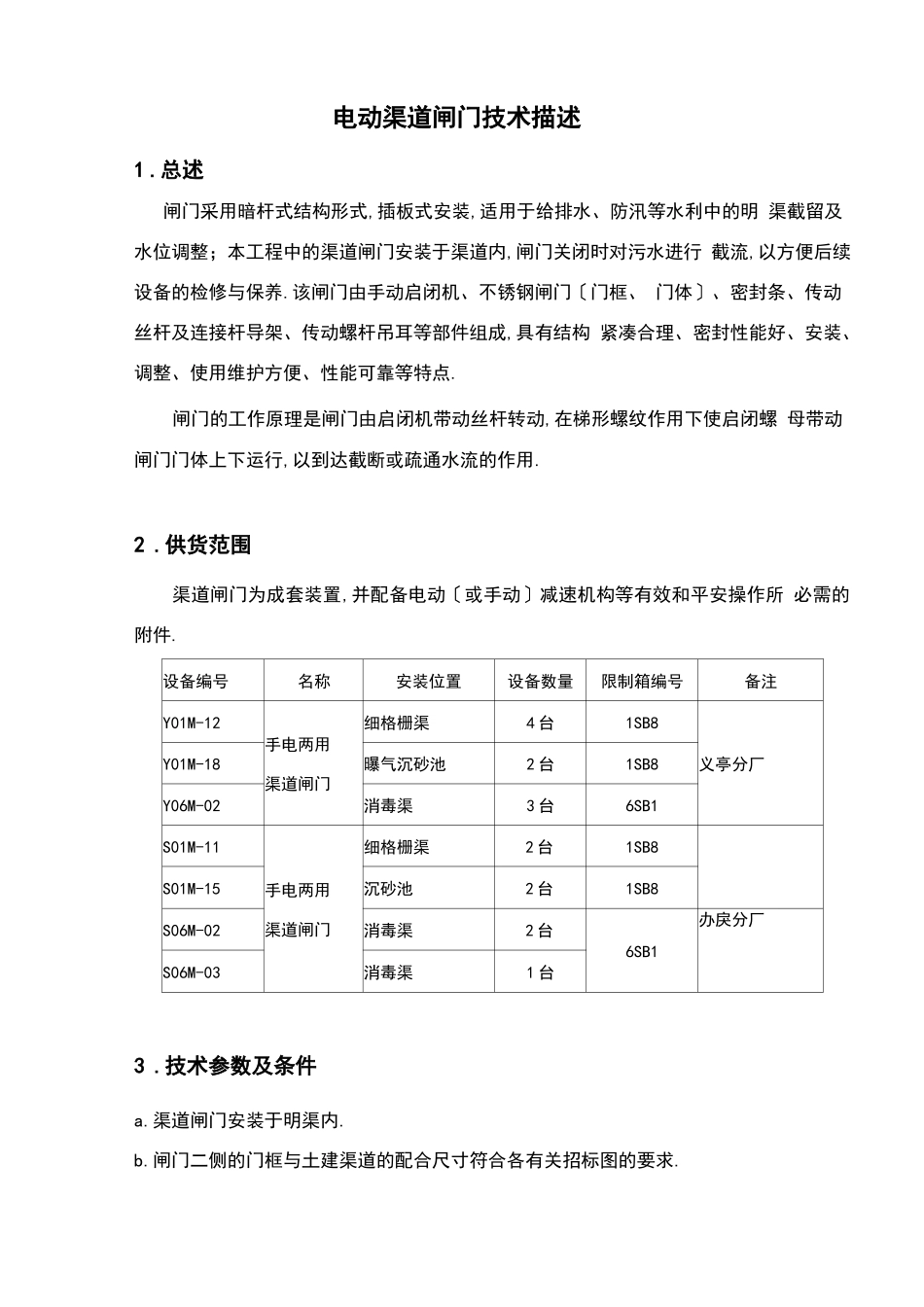

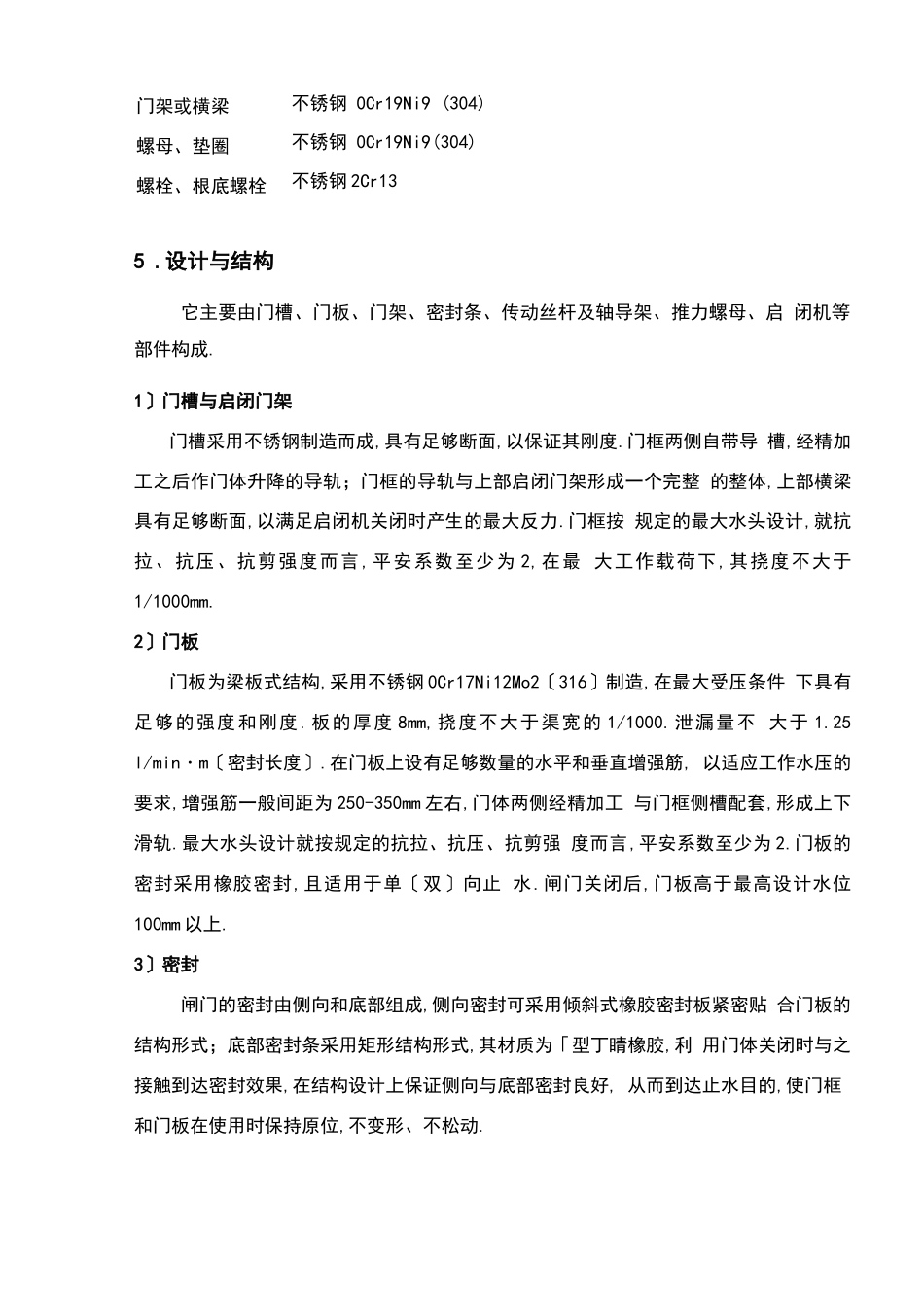

电动渠道闸门技术描述1 .总述闸门采用暗杆式结构形式,插板式安装,适用于给排水、防汛等水利中的明 渠截留及水位调整；本工程中的渠道闸门安装于渠道内,闸门关闭时对污水进行 截流,以方便后续设备的检修与保养.该闸门由手动启闭机、不锈钢闸门〔门框、 门体〕、密封条、传动丝杆及连接杆导架、传动螺杆吊耳等部件组成,具有结构 紧凑合理、密封性能好、安装、调整、使用维护方便、性能可靠等特点.闸门的工作原理是闸门由启闭机带动丝杆转动,在梯形螺纹作用下使启闭螺 母带动闸门门体上下运行,以到达截断或疏通水流的作用.2 .供货范围渠道闸门为成套装置,并配备电动〔或手动〕减速机构等有效和平安操作所 必需的附件.设备编号名称安装位置设备数量限制箱编号备注Y01M-12手电两用渠道闸门细格栅渠4 台1SB8义亭分厂Y01M-18曝气沉砂池2 台1SB8Y06M-02消毒渠3 台6SB1S01M-11手电两用渠道闸门细格栅渠2 台1SB8S01M-15沉砂池2 台1SB8S06M-02消毒渠2 台6SB1办戾分厂S06M-03消毒渠1 台3 .技术参数及条件a.渠道闸门安装于明渠内.b.闸门二侧的门框与土建渠道的配合尺寸符合各有关招标图的要求.c.现场条件及工艺参数: 1)义亭分厂设备编号Y01M-12Y01M-18Y06M-02备注闸门尺寸 5 巾)1220X12001500X12001200X1200义亭分厂设备数量4 台2 台3 台启闭机形式手电两用手电两用手电两用渠道宽度(mm)122015001200渠道深度(mm)140014001580最大水深(mm)800600830止水方式三边止水2)苏溪分厂设备编号S01M-11S01M-15S06M-02S06M-03备注闸门尺寸 5 巾) 1440X1000750X1000610X1200900X1200苏溪分厂设备数量2 台2 台2 台1 台启闭机形式手电两用手电两用手电两用手电两用渠道宽度(mm) 1440750610900渠道深度(mm) 1400140015801580最大水深(mm) 800600820820止水方式三边止水4 .设备材质门板(板与梁组合体)闸槽密封条门杆推力螺母不锈钢 0Cr17Ni12Mo2(316)不锈钢 0Cr17Ni12Mo2(316)EPDM 橡胶不锈钢 2Cr13铜合金不锈钢 0Cr19Ni9 (304)不锈钢 0Cr19Ni9(304)不锈钢 2Cr135 .设计与结构它主要由门槽、门板、门架、密封条、传动丝杆及轴导架、推力螺母、启 闭机等部件构成.1〕门槽与启闭门架门槽采用不锈钢制造而成,具有足够断面,以保证其刚度.门框两侧自带导 槽,经精加工之后作门体升降的导轨；门框的导轨与上部启闭门架形成一个完整 的整体,上部横梁具有足够断面,以满足启闭机关闭时产生的最大反力.门框按 规定的最大水头设计,就抗拉、抗...
