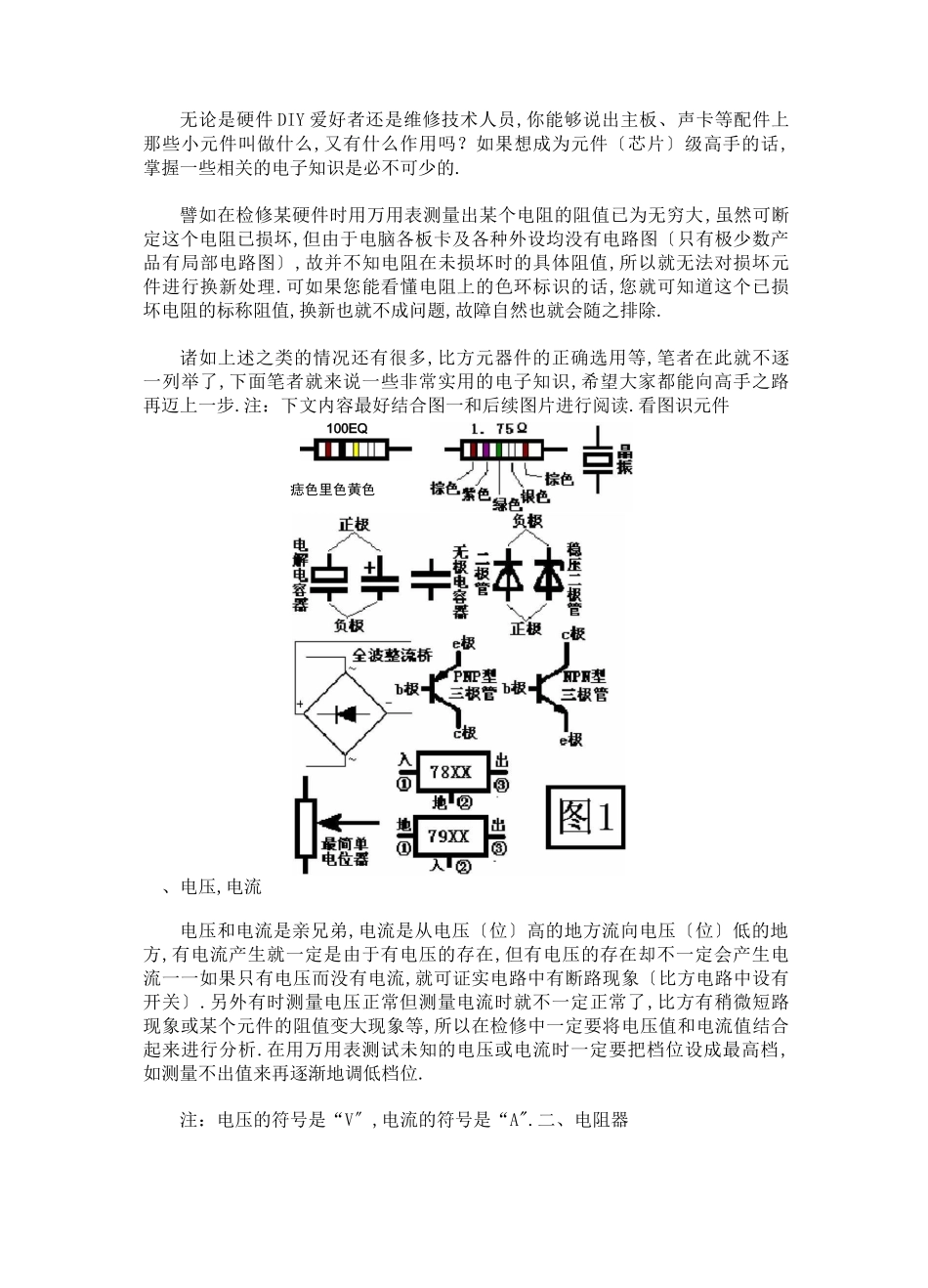

电子元器件知识大全：看图识元件介绍：电压.电流.电阻器.电容器.电感器.二极管.三极管.电位器.稳压块.保险管.集成块 IC无论是硬件 DIY 爱好者还是维修技术人员,你能够说出主板、声卡等配件上 那些小元件叫做什么,又有什么作用吗？如果想成为元件〔芯片〕级高手的话, 掌握一些相关的电子知识是必不可少的.譬如在检修某硬件时用万用表测量出某个电阻的阻值已为无穷大,虽然可断 定这个电阻已损坏,但由于电脑各板卡及各种外设均没有电路图〔只有极少数产 品有局部电路图〕,故并不知电阻在未损坏时的具体阻值,所以就无法对损坏元 件进行换新处理.可如果您能看懂电阻上的色环标识的话,您就可知道这个已损 坏电阻的标称阻值,换新也就不成问题,故障自然也就会随之排除.诸如上述之类的情况还有很多,比方元器件的正确选用等,笔者在此就不逐 一列举了,下面笔者就来说一些非常实用的电子知识,希望大家都能向高手之路 再迈上一步.注：下文内容最好结合图一和后续图片进行阅读.看图识元件100EQI D I III !负极全破整潦桥案三极管电子元器件知识大全：看图识元件介绍：电压.电流.电阻器.电容器.电感器.二极管.三极管.电位器.稳压块.保险 管.集成块 IC捺一 〕 W 色 蚣出黑色黄色正极%」搽色丁 照各色隼督就*(ter地②・ml入,②无论是硬件 DIY 爱好者还是维修技术人员,你能够说出主板、声卡等配件上 那些小元件叫做什么,又有什么作用吗？如果想成为元件〔芯片〕级高手的话, 掌握一些相关的电子知识是必不可少的.譬如在检修某硬件时用万用表测量出某个电阻的阻值已为无穷大,虽然可断 定这个电阻已损坏,但由于电脑各板卡及各种外设均没有电路图〔只有极少数产 品有局部电路图〕,故并不知电阻在未损坏时的具体阻值,所以就无法对损坏元 件进行换新处理.可如果您能看懂电阻上的色环标识的话,您就可知道这个已损 坏电阻的标称阻值,换新也就不成问题,故障自然也就会随之排除.诸如上述之类的情况还有很多,比方元器件的正确选用等,笔者在此就不逐 一列举了,下面笔者就来说一些非常实用的电子知识,希望大家都能向高手之路 再迈上一步.注：下文内容最好结合图一和后续图片进行阅读.看图识元件、电压,电流电压和电流是亲兄弟,电流是从电压〔位〕高的地方流向电压〔位〕低的地 方,有电流产生就一定是由于有电压的存在,但有电压的存在却不一定会产生电 流一一如果只有电压而没有电流,就可证实电路中有断路现象〔比方电路中设有 开关〕.另外有时...
