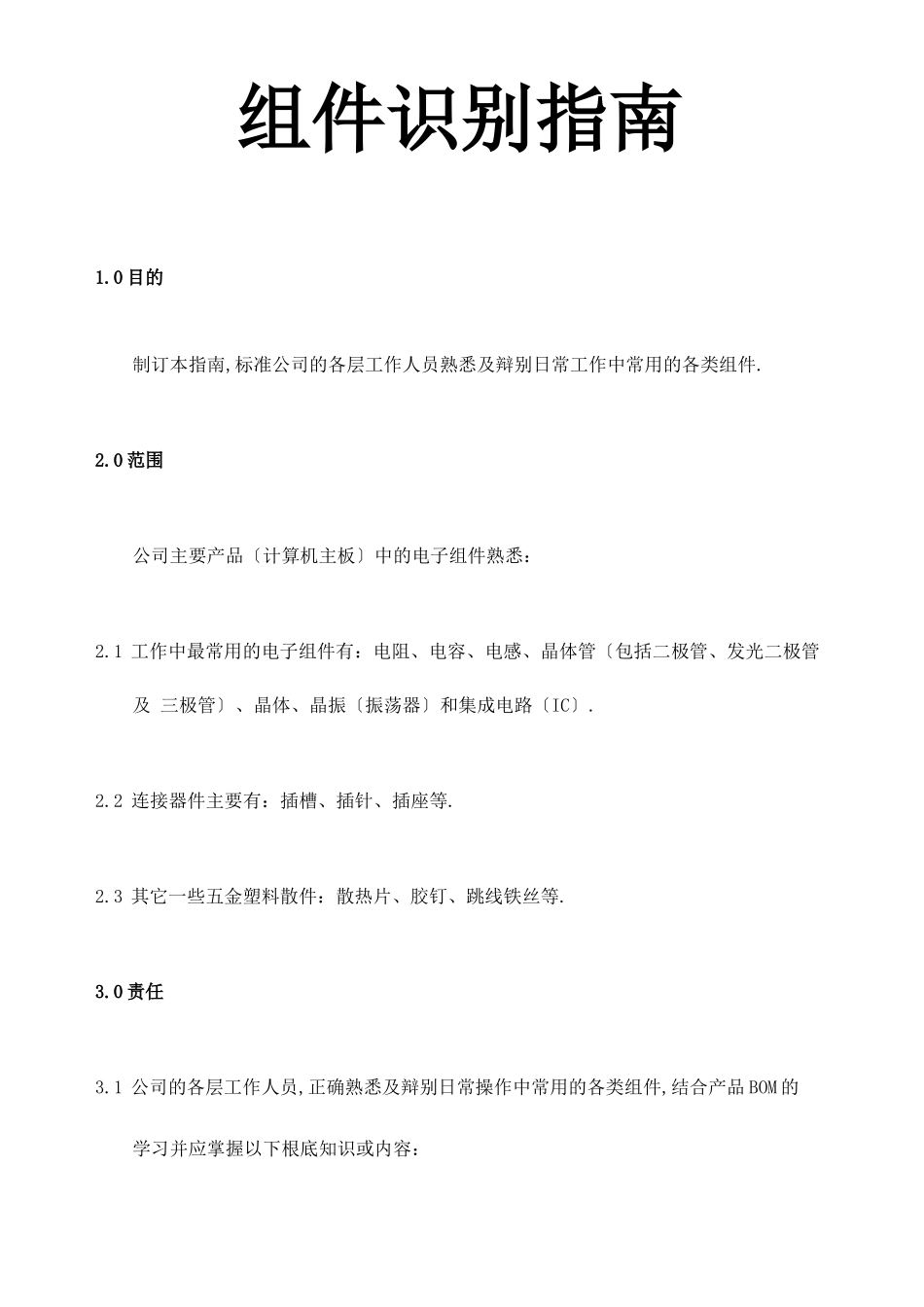

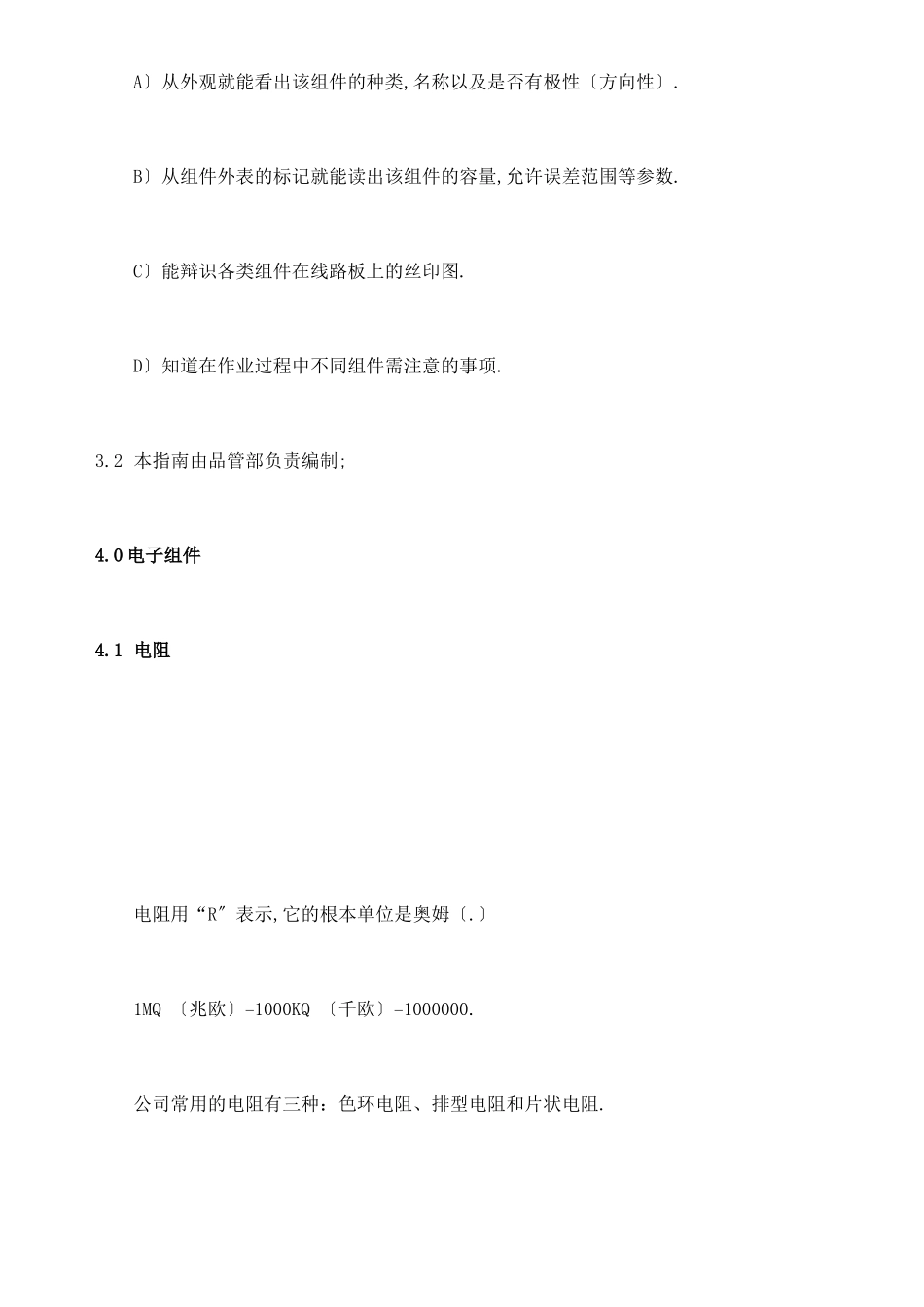

组件识别指南1.0 目的制订本指南,标准公司的各层工作人员熟悉及辩别日常工作中常用的各类组件.2.0 范围公司主要产品〔计算机主板〕中的电子组件熟悉：2.1 工作中最常用的电子组件有：电阻、电容、电感、晶体管〔包括二极管、发光二极管及 三极管〕、晶体、晶振〔振荡器〕和集成电路〔IC〕.2.2 连接器件主要有：插槽、插针、插座等.2.3 其它一些五金塑料散件：散热片、胶钉、跳线铁丝等.3.0 责任3.1 公司的各层工作人员,正确熟悉及辩别日常操作中常用的各类组件,结合产品 BOM 的学习并应掌握以下根底知识或内容：A〕从外观就能看出该组件的种类,名称以及是否有极性〔方向性〕.B〕从组件外表的标记就能读出该组件的容量,允许误差范围等参数.C〕能辩识各类组件在线路板上的丝印图.D〕知道在作业过程中不同组件需注意的事项.3.2 本指南由品管部负责编制;4.0 电子组件4.1 电阻电阻用“R〞表示,它的根本单位是奥姆〔.〕1MQ 〔兆欧〕=1000KQ 〔千欧〕=1000000.公司常用的电阻有三种：色环电阻、排型电阻和片状电阻.4.1.1 色环电阻色环电阻的外观如图示：图 1 五色环电阻图 2 四色环电阻较大的两头叫金属帽,中间几道有颜色的圈叫色环,这些色环是用来表示该电阻的阻值和范围的,共有 12 种颜色,它们分别代表不同的数字〔其中金色和银色表误差〕：我们常用的色环电阻有四色环电阻〔如图 2〕和五色环电阻〔如图 1〕:1）.四色环电阻〔普通电阻〕：电阻外表上有四道色环：这四道环,首先是要分出哪道是第一环、第二环、第三环和第四环：标在金属帽上的那道环叫第一环,表示电阻值的最高位,也表示读值的方向.如黄色表示最高位为四,紧挨第一环的叫第二环,表示电阻值的次高位,如紫色表示次高位为 7;紧挨第 2 环的叫第 3 环,表示次高位后“0〞的个数,如橙色表示后面有 3 个 0;最 后一环叫第 4 环,表示误差范围,一般仅用金色或银色表示,如为金色,那么表示误差范围在+5%之间,如为银色,那么表示误差范围在+10%之间.例如:某电阻色环颜色顺序为：黄-紫-橙-银,表示该电阻的阻值为：47000Q=47KQ, 误差范围：+10%之间.2） .五色环电阻〔精密电阻〕：它的阻值可精确到+1%,电阻外表上有 5 道色环,读取阻 值和误差范围的方法与四色环电阻大体相同,仅以下两点不同：A*有些五色环电阻,两端的金属都有色环.这种电阻都会有 4 道色环相对靠近, 集中在一起,而另一道色环那么远离那 4 道色环,单独标在金属帽上的色环是表 误差的第 5 环.B...
