基于PLC的全自动洗衣机设计VIP免费

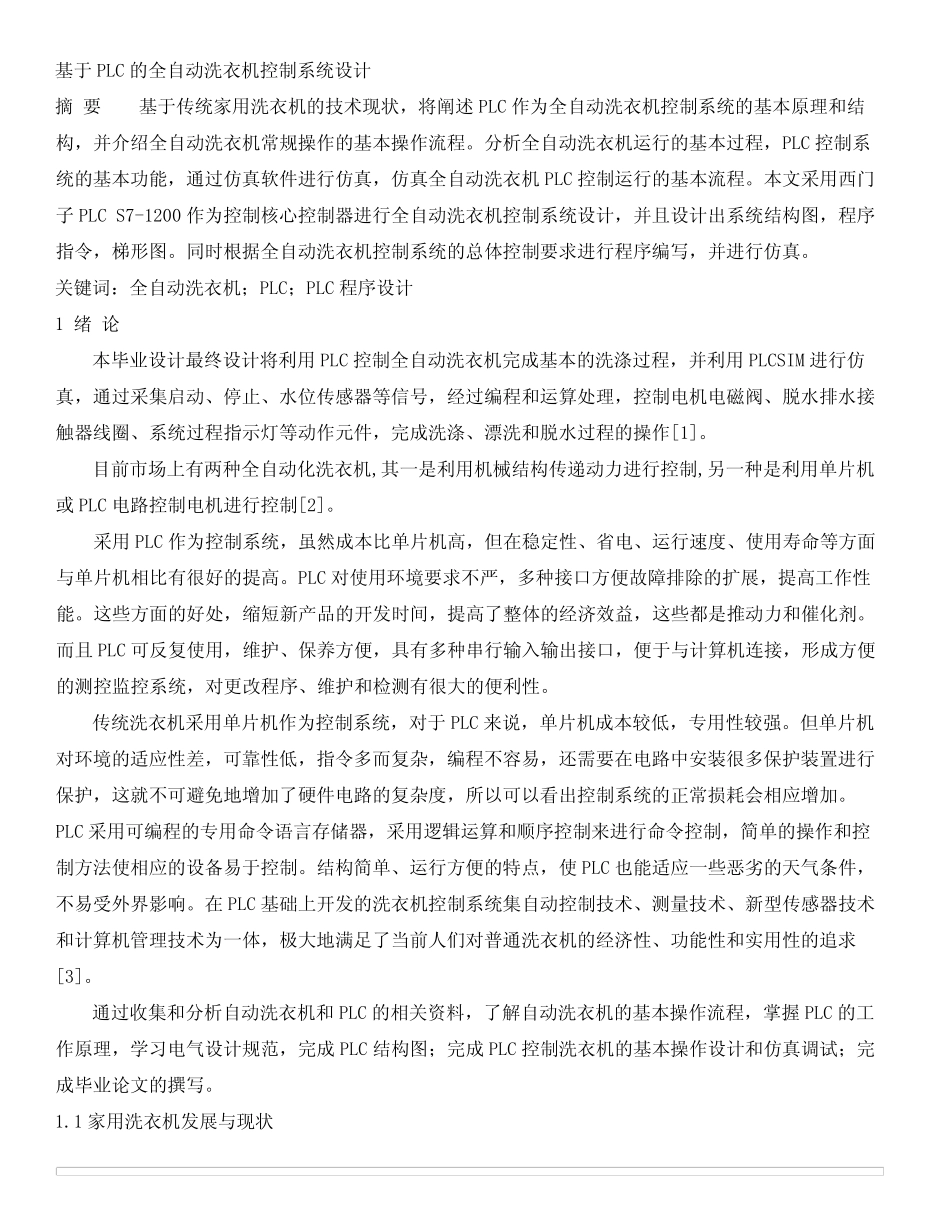

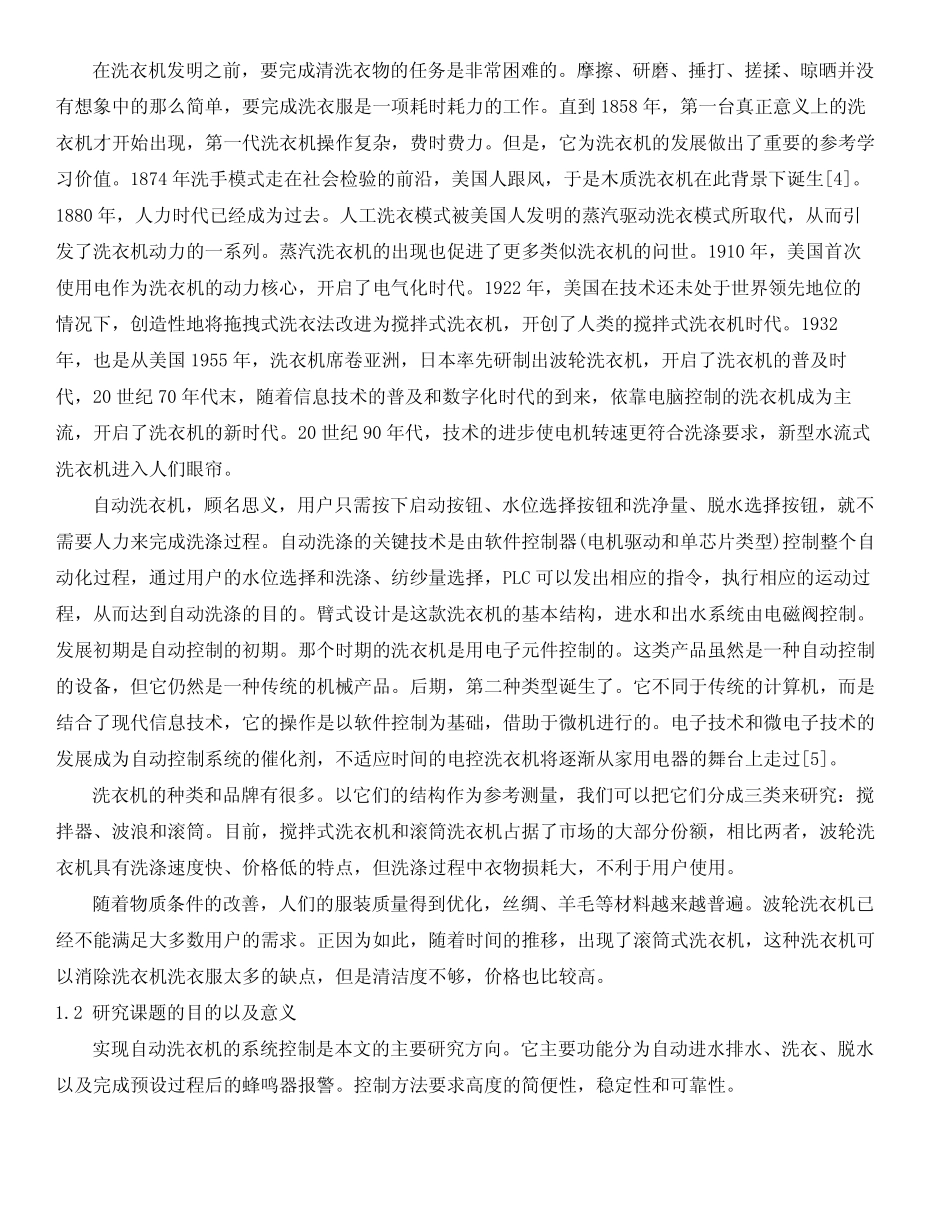

基 于 PLC 的 全 自 动 洗 衣 机 控 制 系 统 设 计 摘 要 基 于 传 统 家 用 洗 衣 机 的 技 术 现 状 ， 将 阐 述 PLC 作 为 全 自 动 洗 衣 机 控 制 系 统 的 基 本 原 理 和 结构 ， 并 介 绍 全 自 动 洗 衣 机 常 规 操 作 的 基 本 操 作 流 程 。 分 析 全 自 动 洗 衣 机 运 行 的 基 本 过 程 ， PLC 控 制 系统 的 基 本 功 能 ， 通 过 仿 真 软 件 进 行 仿 真 ， 仿 真 全 自 动 洗 衣 机 PLC 控 制 运 行 的 基 本 流 程 。 本 文 采 用 西 门子 PLC S7-1200 作 为 控 制 核 心 控 制 器 进 行 全 自 动 洗 衣 机 控 制 系 统 设 计 ， 并 且 设 计 出 系 统 结 构 图 ， 程 序指 令 ， 梯 形 图 。 同 时 根 据 全 自 动 洗 衣 机 控 制 系 统 的 总 体 控 制 要 求 进 行 程 序 编 写 ， 并 进 行 仿 真 。 关 键 词 ： 全 自 动 洗 衣 机 ； PLC； PLC 程 序 设 计 1 绪 论 本 毕 业 设 计 最 终 设 计 将 利 用 PLC 控 制 全 自 动 洗 衣 机 完 成 基 本 的 洗 涤 过 程 ， 并 利 用 PLCSIM 进 行 仿真 ， 通 过 采 集 启 动 、 停 止 、 水 位 传 感 器 等 信 号 ， 经 过 编 程 和 运 算 处 理 ， 控 制 电 机 电 磁 阀 、 脱 水 排 水 接触 器 线 圈 、 系 统 过 程 指 示 灯 等 动 作 元 件 ， 完 成 洗 涤 、 漂 洗 和 脱 水 过 程 的 操 作 [1]。 目 前 市 场上有两种全 自 动 化洗 衣 机 ,其一是利 用 机 械结 构 传 递动 力进 行 控 制 ,另一种是利 用 单片机或 PLC 电 路控 制 电 机 进 行 控 制 [2]。 采 用 PLC 作 为 控 制 系 统 ， 虽然成 本 比单片机 高， 但在稳定性、 省电 、 运 行 速度、 使用 寿命等 方 面与 单片机 相 比有很 好 的 提 高。 PLC 对 使用 环 境 要 求 不 严 ， 多 种接 口 方 便 故 障 排 除 的 扩 展 ， 提 高工 作 性能 。 这 些 方 面 的 好 处 ， 缩 短 新 产 品 的 开 发 时 间 ， 提...
