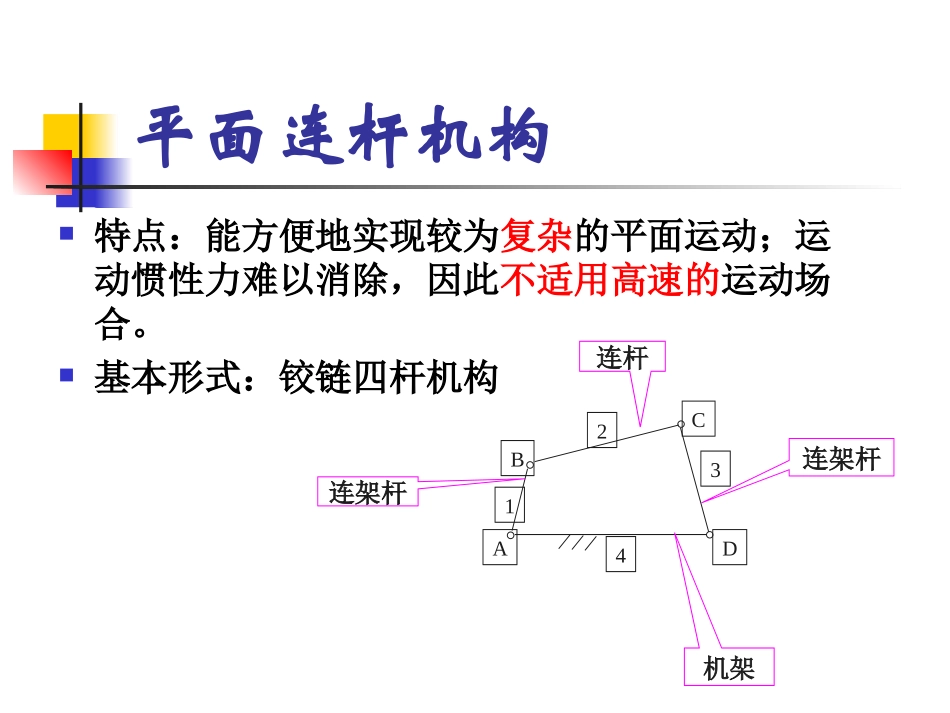

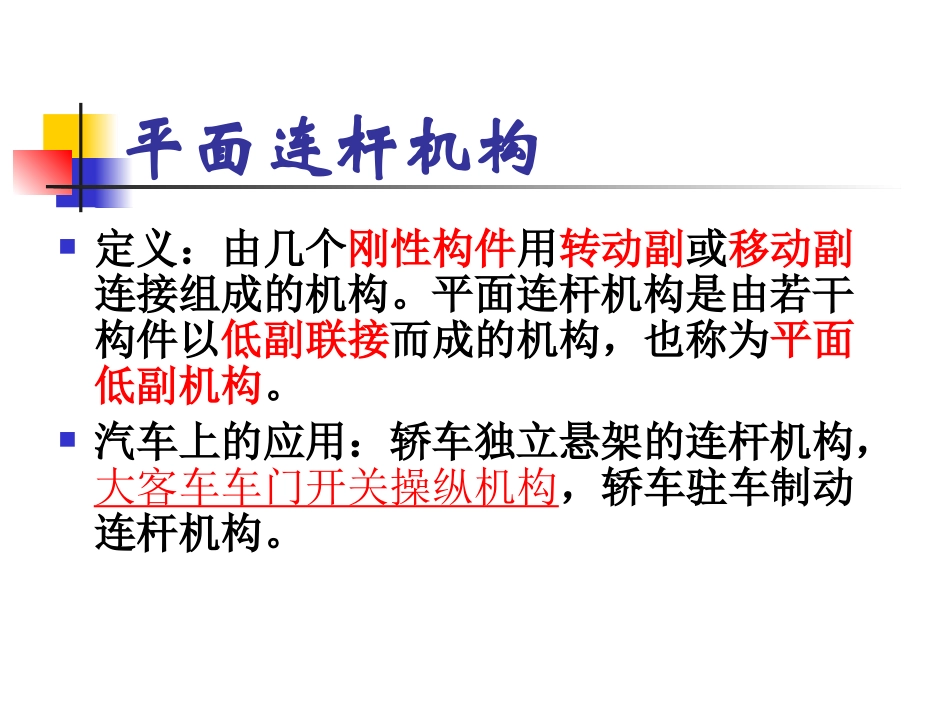

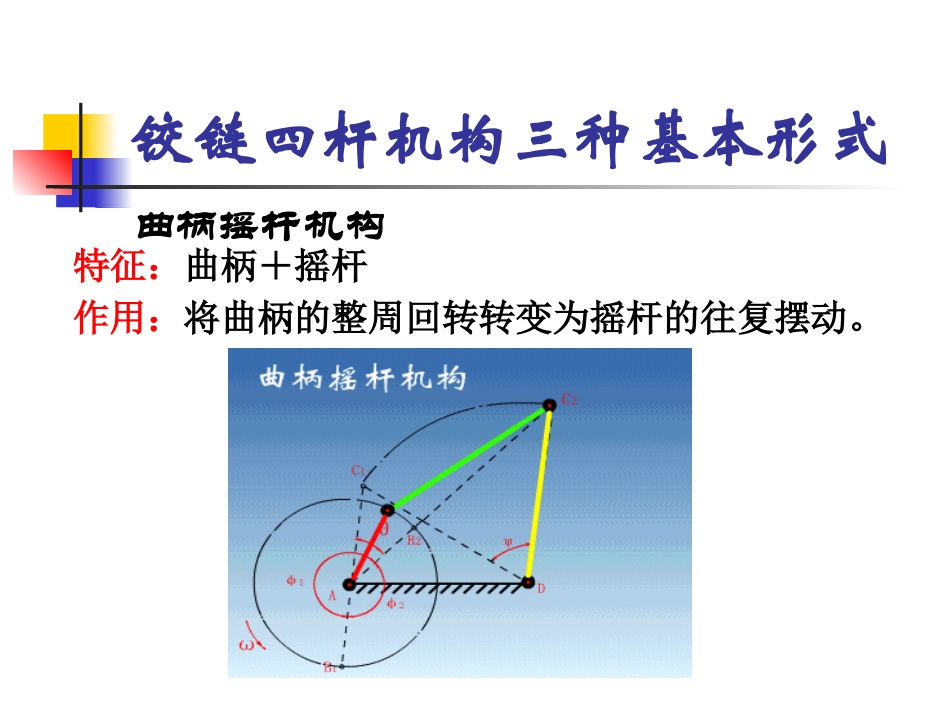

平面连杆机构定义：由几个刚性构件用转动副或移动副连接组成的机构。平面连杆机构是由若干构件以低副联接而成的机构，也称为平面低副机构。汽车上的应用：轿车独立悬架的连杆机构，大客车车门开关操纵机构，轿车驻车制动连杆机构。平面连杆机构特点：能方便地实现较为复杂的平面运动；运动惯性力难以消除，因此不适用高速的运动场合。基本形式：铰链四杆机构1234ABCD机架连架杆连架杆连杆铰链四杆机构三种基本形式曲柄摇杆机构特征：曲柄＋摇杆作用：将曲柄的整周回转转变为摇杆的往复摆动。曲柄摇杆机构曲柄摇杆机构特性急回特性：当曲柄匀速转动时，摇杆来回摆动的速度不同，即摇杆摆动过来的速度慢，摆动回去的速度快。在实际生产中，对于某些往复运动的机械，如牛头刨床，往复式运输机械等常需要利用机构急回特性来缩短空回行程的时间，以提高生产效率。曲柄摇杆机构特性死点：在平面连杆机构中，若以摇杆为主动件，当摇杆在两极限位置时，连杆与曲柄处于同一直线，此时摇杆经连杆所施加的力必然通过曲柄的回转中心，使其不能获得转矩，机构处于静止状态，不论驱动力多大，都不能使机构起动。铰链四杆机构三种基本形式双曲柄机构特征：两个曲柄作用：将等速回转转变为等速或变速回转。双曲柄机构的运动特点当两曲柄长度不相等时，主动曲柄作等速转动，从动曲柄随之作变速运动。双曲柄机构中，由于没有作反复运动的构件，故无死点。特例：平行双曲柄机构，反向双曲柄机构平行双曲柄机构定义：当两曲柄长度相等且平行时，称为平行双曲柄机构。特点：平行双曲柄机构的两曲柄旋转方向相同，转动速度也相等。应用：火车轮反向双曲柄机构定义：双曲柄机构对边都相等，但互相不平行，称为反向双曲柄机构。特点：反向双曲柄机构旋转方向相反，且角速度也不相等。应用：大客车车门铰链四杆机构三种基本形式双摇杆机构特征：两个摇杆应用：双摇杆式汽车离合器操纵机构；载重车自卸翻斗装置；起重机；雨刮器双摇杆机构特性双摇杆机构也有死点位置，但在实际使用中如果需要避免死点位置，应限制摇杆摆动的角度。特例：等腰梯形机构等腰梯形机构定义：若双摇杆机构的两摇杆长度相等，则称其为等腰梯形机构。应用：前轮转向机构ABDCEABDCE铰链四杆机构基本类型判别对于铰链四杆机构来说，机架和连杆总是存在的，因此可以按曲柄的存在情况，分为三种基本形式：曲柄摇杆机构、双曲柄机构和双摇杆机构。它们的根本区别，就在于机构内有没有曲柄存在。曲柄存在条件第一判定条件：最短杆与最长杆长度之和必小于或等于其余两杆长度之和。若不满足第一判定条件，则没有曲柄的存在，该机构为双摇杆机构。曲柄存在条件第二判定条件：取那根杆为机架（a）以最短杆的相邻杆作机架时，为曲柄摇杆机构。（b）以最短杆为机架时，为双曲柄机构。（c）以最短杆的相对杆为机架时，为双摇杆机构。铰链四杆机构的演化及其应用曲柄滑块机构特点：曲柄摇杆机构中的摇杆变为滑块。变化方式：将转动副变成移动副特例：偏心曲柄滑块机构，对心曲柄滑块机构铰链四杆机构的演化及其应用偏心轮机构特点：曲柄为偏心轮的机构。变化方式：将转动副的半径扩大至超过曲柄长度变成圆盘（即叫偏心轮）应用：剪床，冲床，膜片式汽油泵偏心曲柄滑块机构定义：曲柄回转中心至滑块移动导路中心线存在垂直距离e（即有偏距）。对心曲柄滑块机构定义：曲柄回转中心与滑块移动导路中心线无偏距，即e=0。铰链四杆机构的演化及其应用导杆机构变化方式：改变固定构件（机架）应用：牛头刨床机构此课件下载可自行编辑修改，供参考！感谢您的支持，我们努力做得更好！
