基于单片机的智能交通灯的设计(原版)VIP免费

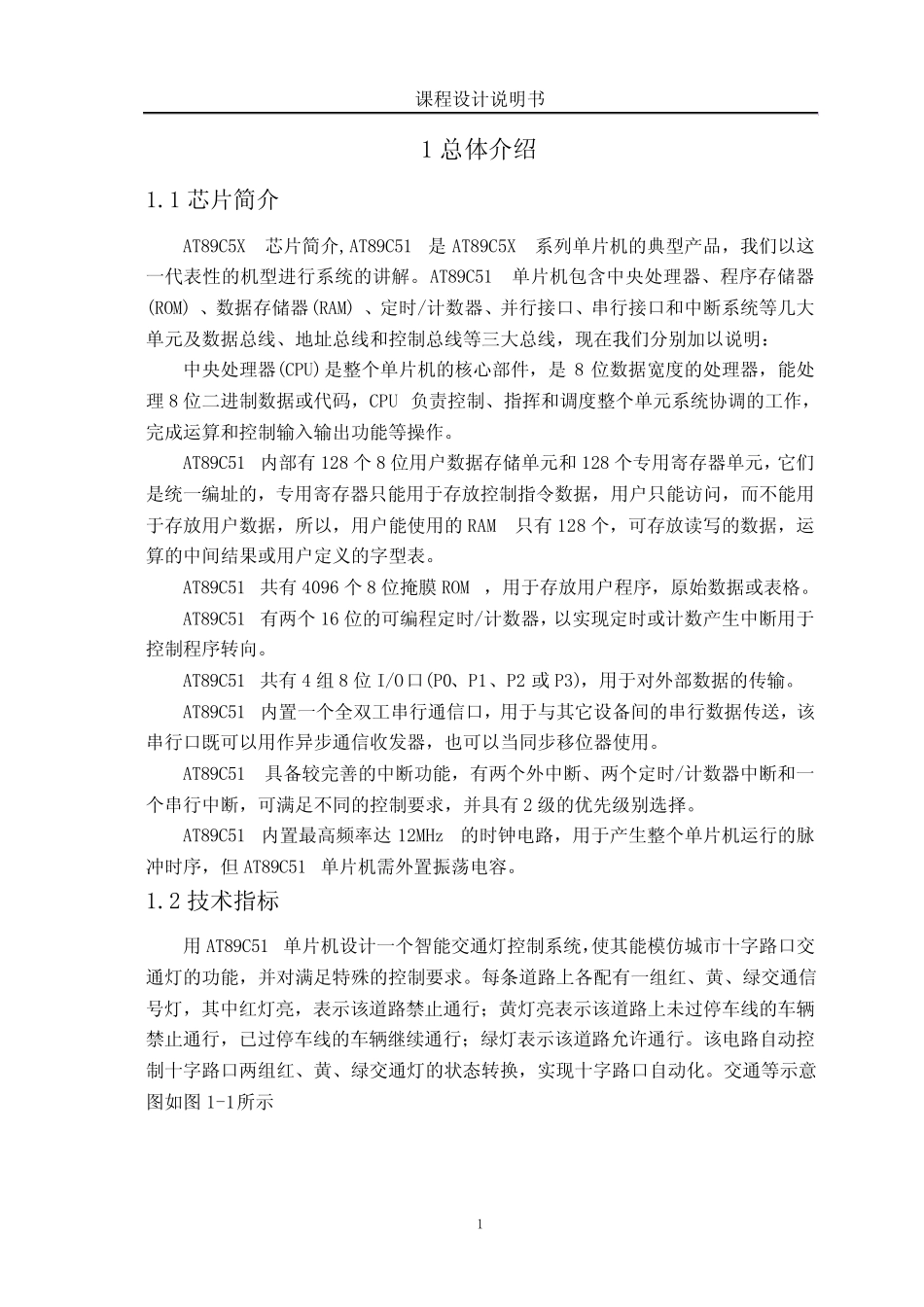

课 程 设 计 说 明 书 1 1 总 体 介 绍 1.1 芯 片 简 介 AT89C5X芯 片 简 介 ,AT89C51是AT89C5X系 列 单 片 机 的 典 型 产 品 ， 我 们 以 这一 代 表 性 的 机 型 进 行 系 统 的 讲 解 。 AT89C51单 片 机 包 含 中 央 处 理 器 、 程 序 存 储 器(ROM) 、 数 据 存 储 器 (RAM) 、 定 时 /计 数 器 、 并 行 接 口 、 串 行 接 口 和 中 断 系 统 等 几 大单 元 及 数 据 总 线 、 地 址 总 线 和 控 制 总 线 等 三 大 总 线 ， 现 在 我 们 分 别 加 以 说 明 ： 中 央 处 理 器 (CPU)是 整 个 单 片 机 的 核 心 部 件 ， 是8 位 数 据 宽 度 的 处 理 器 ， 能 处理 8 位 二 进 制 数 据 或 代 码 ， CPU 负 责 控 制 、 指 挥 和 调 度 整 个 单 元 系 统 协 调 的 工 作 ，完 成 运 算 和 控 制 输 入 输 出 功 能 等 操 作 。 AT89C51 内 部 有 128 个 8 位 用 户 数 据 存 储 单 元 和 128 个 专 用 寄 存 器 单 元 ， 它 们是 统 一 编 址 的 ， 专 用 寄 存 器 只 能 用 于 存 放 控 制 指 令 数 据 ， 用 户 只 能 访 问 ， 而 不 能 用于 存 放 用 户 数 据 ， 所 以 ， 用 户 能 使 用 的 RAM只 有 128 个 ， 可 存 放 读 写 的 数 据 ， 运算 的 中 间结果或 用 户 定 义的 字型 表 。 AT89C51 共有 4096 个 8 位 掩膜 ROM ， 用 于 存 放 用 户 程 序 ， 原始数 据 或 表 格。 AT89C51 有 两个 16 位 的 可 编 程 定 时 /计 数 器 ， 以 实现 定 时 或 计 数 产 生中 断 用 于控 制 程 序 转向。 AT89C51 共有 4 组 8 位 I/O口 (P0、 P1、 P2 或 P3)， 用 于 对外部 数 据 的 传输 。 AT89C51 内 置一 个 全双工 串 行 通信口 ， 用 于 与其它 设 备间的 串 行 数 据 传送， 该串 行 口 既可 以 用 作 异步 通信收 发 器 ， 也 可 以 当 同 步 移 位 器 使 用 。 AT89C51具 备较 完 善 的 中 断 功 能 ， 有 两个 外中 断 、 两个 定 时 /计 ...
