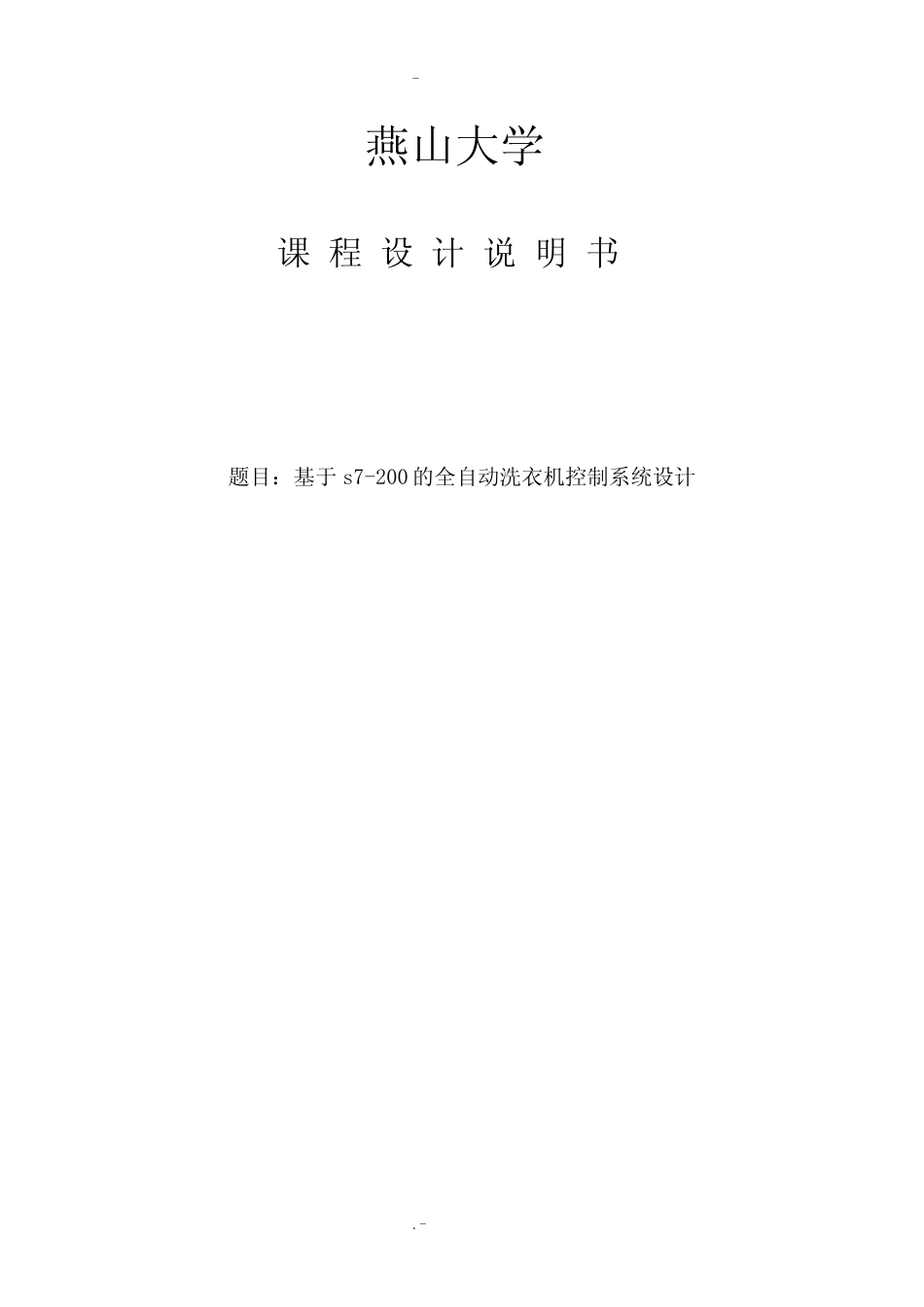

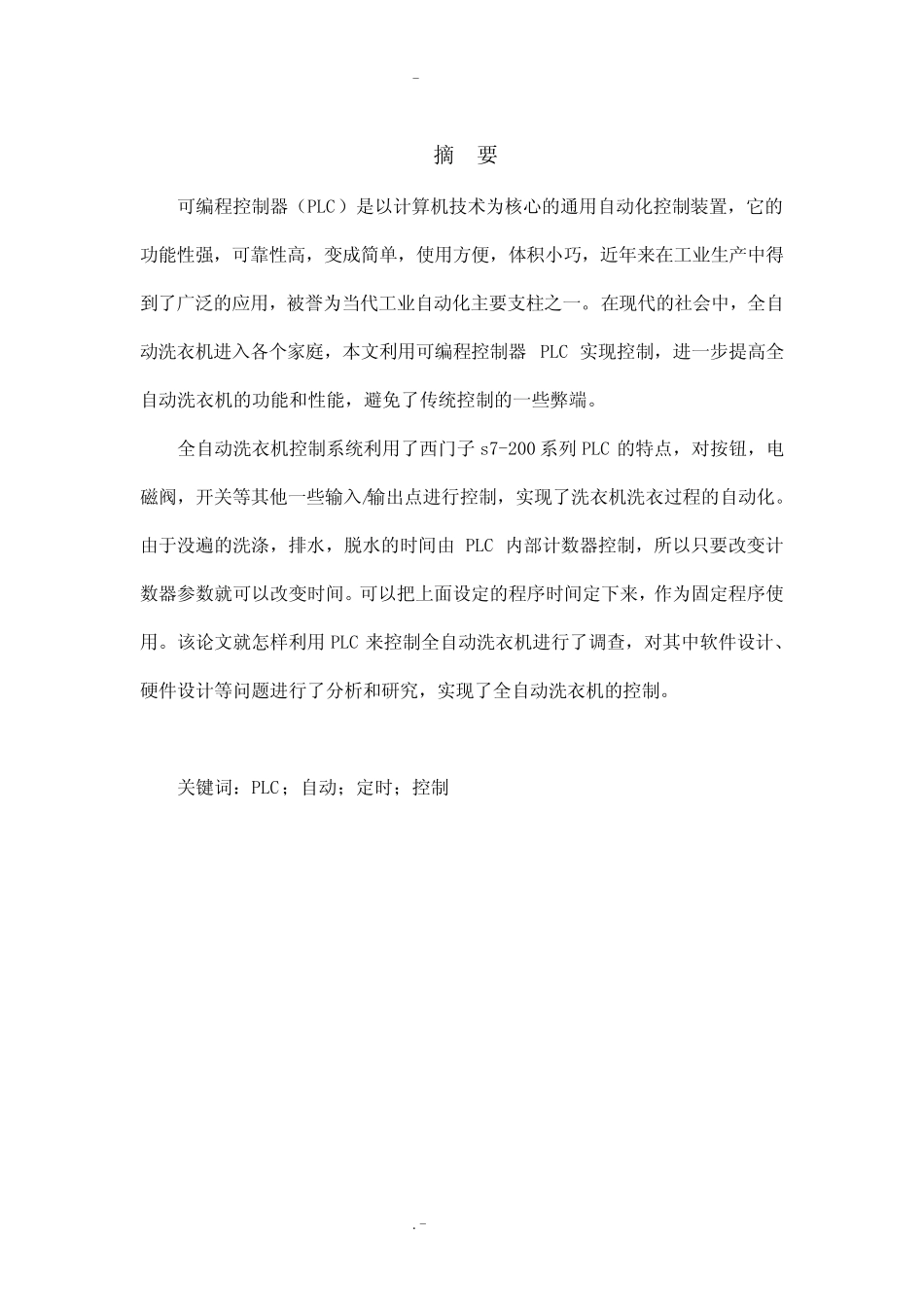

- .- 燕 山 大 学 课 程 设 计 说 明 书 题 目 ： 基 于 s7-200 的 全 自 动 洗 衣 机 控 制 系 统 设 计 - .- 摘 要 可 编 程 控 制 器 （ PLC） 是 以 计 算 机 技 术 为 核 心 的 通 用 自 动 化 控 制 装 置 ， 它 的功 能 性 强 ， 可 靠 性 高 ， 变 成 简 单 ， 使 用 方 便 ， 体 积 小 巧 ， 近 年 来 在 工 业 生 产 中 得到 了 广 泛 的 应 用 ， 被 誉 为 当 代 工 业 自 动 化 主 要 支 柱 之 一 。 在 现 代 的 社 会 中 ， 全 自动 洗 衣 机 进 入 各 个 家 庭 ， 本 文 利 用 可 编 程 控 制 器PLC 实 现 控 制 ， 进 一 步 提 高 全自 动 洗 衣 机 的 功 能 和 性 能 ， 避 免 了 传 统 控 制 的 一 些 弊 端 。 全 自 动 洗 衣 机 控 制 系 统 利 用 了 西 门 子 s7-200 系 列 PLC 的 特 点 ， 对 按 钮 ， 电磁 阀 ， 开 关 等 其 他 一 些 输 入 /输 出 点 进 行 控 制 ， 实 现 了 洗 衣 机 洗 衣 过 程 的 自 动 化 。由 于 没 遍 的 洗 涤 ， 排 水 ， 脱 水 的 时间由PLC 内部计 数器 控 制 ， 所以 只要 改变 计数器 参数就可 以 改变 时间。 可 以 把上面设定的 程 序时间定下来 ， 作为 固定程 序使用 。 该论文 就怎样利 用 PLC 来 控 制 全 自 动 洗 衣 机 进 行 了 调查， 对 其 中 软件设计 、硬件设计 等 问题进 行 了 分析 和 研 究 ， 实 现 了 全 自 动 洗 衣 机 的 控 制 。 关 键 词 ： PLC； 自 动 ； 定时； 控 制 - .- 目 录 基 于 s7-200 的 全 自 动 洗 衣 机 控 制 系 统 设 计 ................................................................................. 1 摘 要 .............................................................................................................................................. 2 1.引 言 ： ............................................................................................................................................ 4 2...
