电工与电子技术习题(下)VIP免费

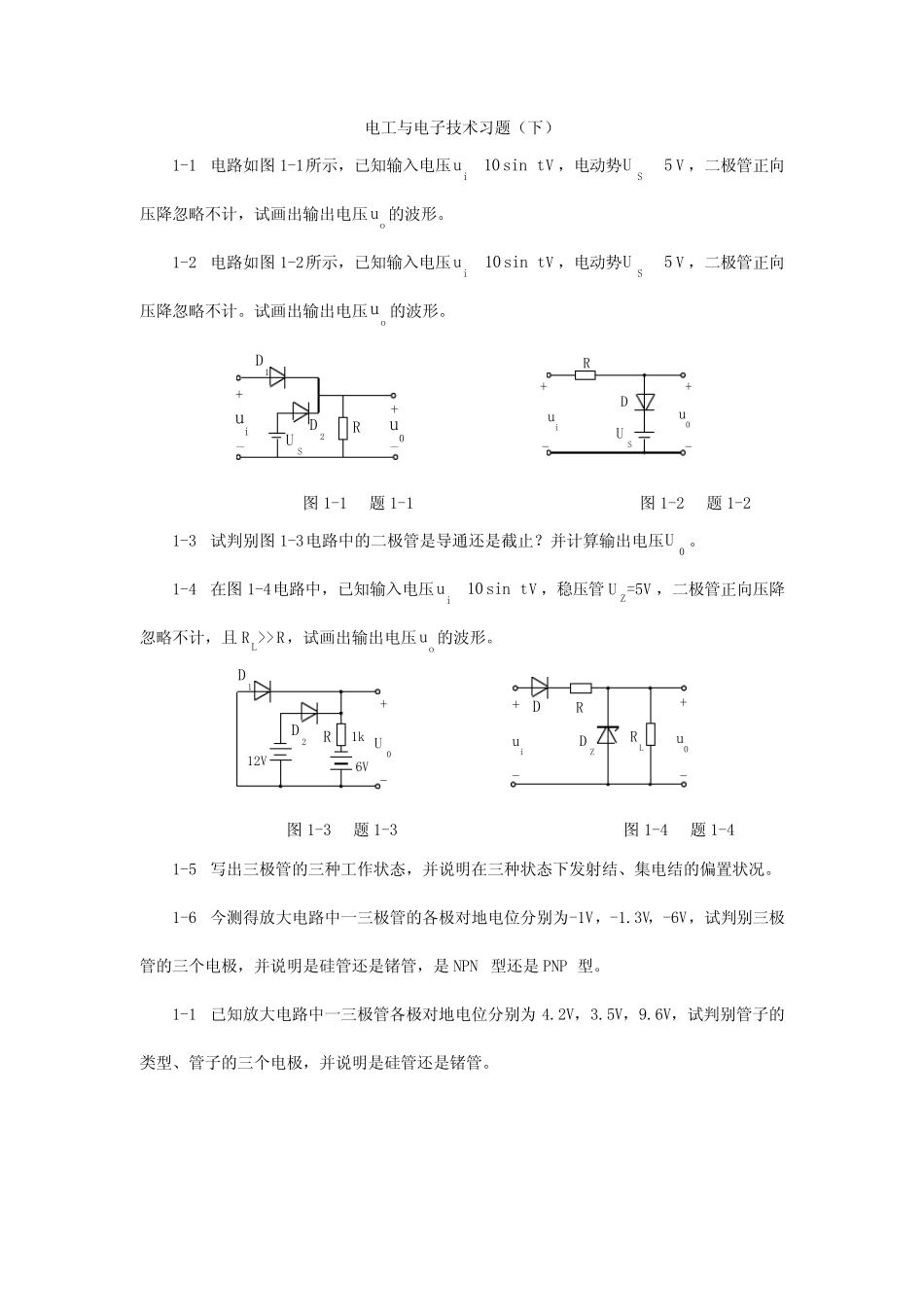

电 工 与 电 子 技 术 习 题 （ 下 ） 1-1 电 路 如 图 1-1所 示 ， 已 知 输 入 电 压tuisin10V ， 电 动 势5SUV ， 二 极 管 正 向压 降 忽 略 不 计 ， 试 画 出 输 出 电 压ou 的 波 形 。 1-2 电 路 如 图 1-2所 示 ， 已 知 输 入 电 压tuisin10V ， 电 动 势5SUV ， 二 极 管 正 向压 降 忽 略 不 计 。 试 画 出 输 出 电 压ou 的 波 形 。 图 1-1 题 1-1 图 1-2 题 1-2 1-3 试 判 别 图 1-3电 路 中 的 二 极 管 是 导 通 还 是 截 止 ？ 并 计 算 输 出 电 压0U。 1-4 在 图 1-4电 路 中 ， 已 知 输 入 电 压tuisin10V ， 稳 压 管 U Z=5V ， 二 极 管 正 向 压 降忽 略 不 计 ， 且 R L>>R， 试 画 出 输 出 电 压ou 的 波 形 。 图 1-3 题 1-3 图 1-4 题 1-4 1-5 写 出 三 极 管 的 三 种 工 作 状 态 ， 并 说 明 在 三 种 状 态 下 发 射 结 、 集 电 结 的 偏 置 状 况 。 1-6 今 测 得 放 大 电 路 中 一 三 极 管 的 各 极 对 地 电 位 分 别 为 -1V， -1.3V， -6V， 试 判 别 三 极管 的 三 个 电 极 ， 并 说 明 是 硅 管 还 是 锗 管 ， 是 NPN 型 还 是 PNP 型 。 1-1 已 知 放 大 电 路 中 一 三 极 管 各 极 对 地 电 位 分 别 为4.2V， 3.5V， 9.6V， 试 判 别 管 子 的类 型 、 管 子 的 三 个 电 极 ， 并 说 明 是 硅 管 还 是 锗 管 。 RDSU+--+iu0u0uiu+_+_1D2DSURRLRZD+D--+iu0u12V6V1D2DR1k+-0U1-8 在 电 路 中 测 得 各 三 极 管 的 三 个 电 极 对 地 电 位 如 图 1-5所 示 ， 其 中 NPN 型 为 硅 管 ，PNP 型 为 锗 管 ， 判 断 各 三 极 管 的 工 作 状 态 。 图 1-5 题 1-8 2-1 已 知 放 大 器 如 图 1-1所 示 ， E C=12 V, RB1=30K, RB2=10K, RC=3K, RF=390Ω , RE=3K, R L=3K,β =50 求 ： (1).静 态 工 作 点 ； (2).画 出 微 变 等 效 电 路 ； (3).电 压 放 大 倍 数 ； (4).放 大 器 的输 入 电 阻 ； (5).放 大 器 ...
