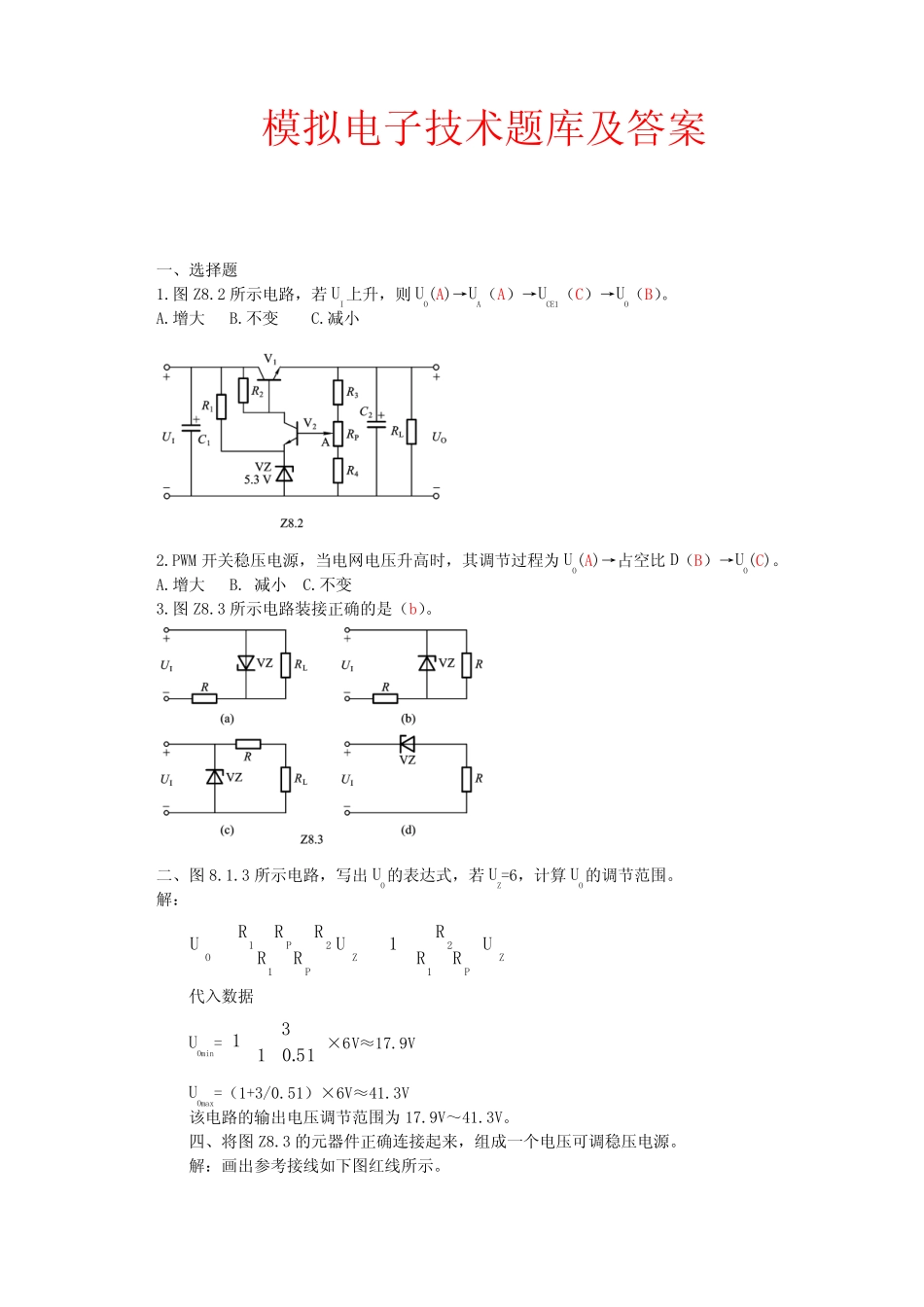

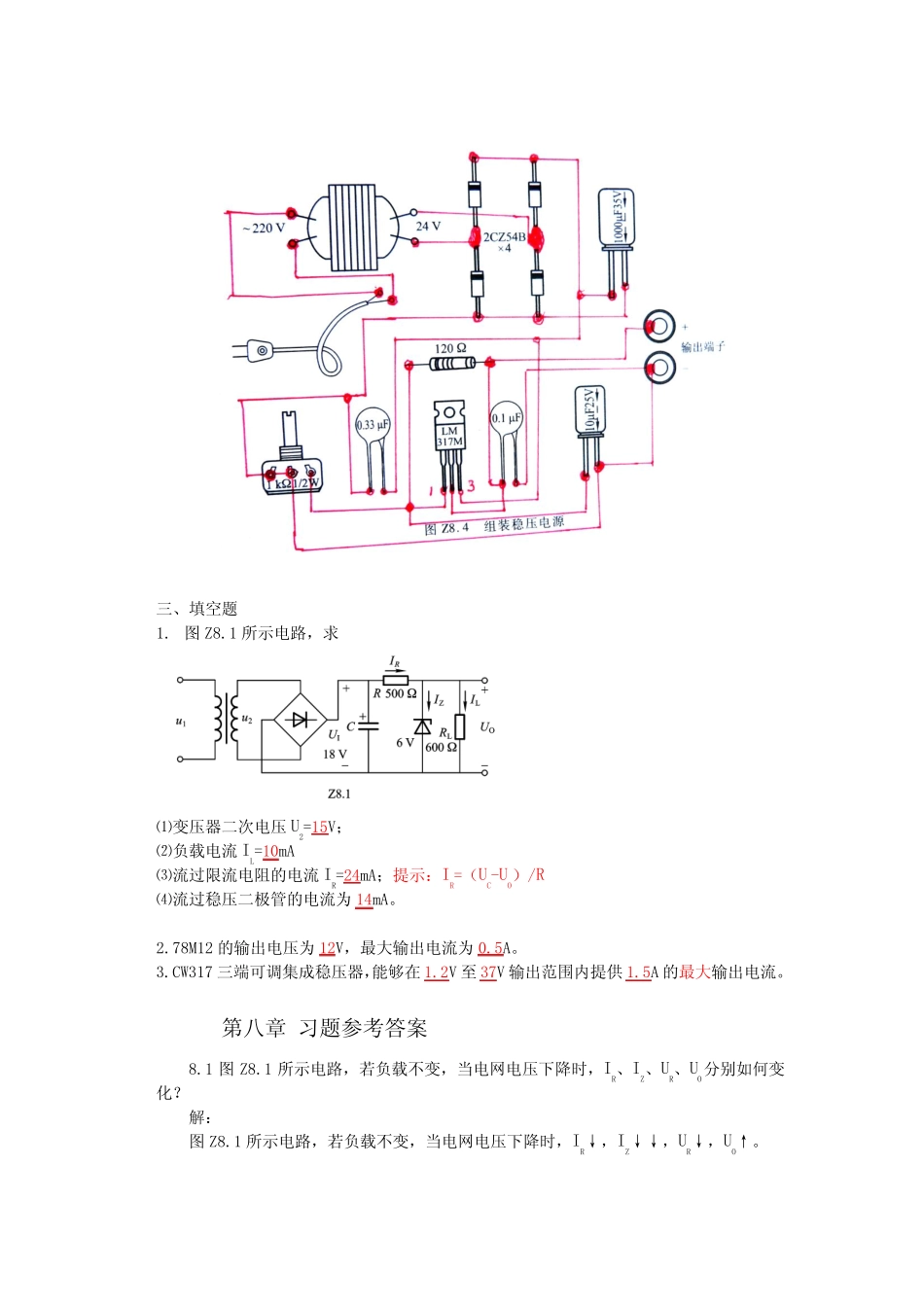

模 拟 电 子 技 术 题 库 及 答 案 一 、 选 择 题 1.图 Z8.2 所 示 电 路 ， 若 UI上 升 ， 则 UO(A)→ UA（ A） → UCE1（ C） → UO（ B）。 A.增 大 B.不 变 C.减 小 2.PWM 开 关 稳 压 电 源 ， 当 电 网 电 压 升 高 时 ， 其 调 节 过 程 为 UO(A)→ 占 空 比 D（ B） → UO(C)。 A.增 大 B. 减 小 C.不 变 3.图 Z8.3 所 示 电 路 装 接 正 确 的 是 （ b）。 二 、 图 8.1.3 所 示 电 路 ， 写 出 UO的 表 达 式 ， 若 UZ=6， 计 算 UO的 调 节 范 围 。 解 ： ZPZPPOURRRURRRRRU121211 代 入 数 据 UOmin=51.0131× 6V≈ 17.9V UOmax=（ 1+3/0.51） × 6V≈ 41.3V 该 电 路 的 输 出 电 压 调 节 范 围 为 17.9V～ 41.3V。 四 、 将 图 Z8.3 的 元 器 件 正 确 连 接 起 来 ， 组 成 一 个 电 压 可 调 稳 压 电 源 。 解 ： 画 出 参 考 接 线 如 下 图 红 线 所 示 。 三 、 填 空 题 1. 图 Z8.1 所 示 电 路 ， 求 ⑴ 变 压 器 二 次 电 压 U2=15V； ⑵ 负 载 电 流 IL=10mA ⑶ 流 过 限 流 电 阻 的 电 流 IR=24mA； 提 示 ： IR=（ UC-UO） /R ⑷ 流 过 稳 压 二 极 管 的 电 流 为 14mA。 2.78M12 的 输 出 电 压 为 12V， 最 大 输 出 电 流 为 0.5A。 3.CW317 三 端 可 调 集 成 稳 压 器 ，能 够 在 1.2V 至 37V 输 出 范 围 内 提 供 1.5A 的 最 大 输 出 电 流 。 第 八 章 习 题 参 考 答 案 8.1 图Z8.1 所 示 电 路 ， 若 负 载 不 变 ， 当 电 网 电 压 下 降 时 ， IR、 IZ、 UR、 UO分 别 如 何 变化 ？ 解 ： 图 Z8.1 所 示 电 路 ， 若 负 载 不 变 ， 当 电 网 电 压 下 降 时 ， IR↓ ， IZ↓ ↓ ， UR↓ ， UO↑ 。 8.2 在 电 网 电 压 波 动 范 围 为 ± 10%的 情 况 下 ， 设 计 一 输 出 电 压 为 6V， 负 载 电 阻 范 围 为 1kΩ 至 ∞ 的 桥 式 整 流 电 容 滤 波 硅 稳 压 管 并 联 稳 压 电 源 ...
