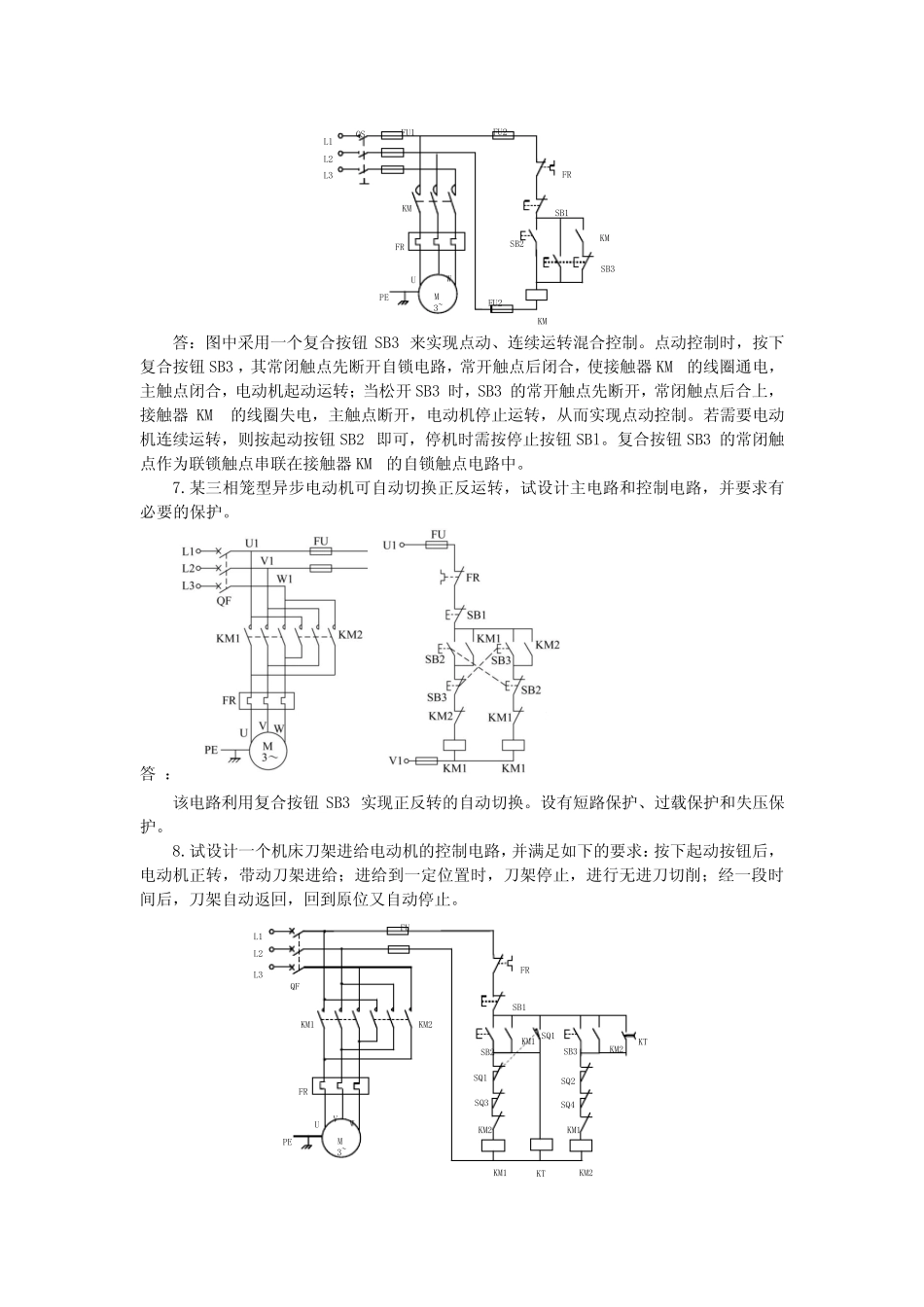

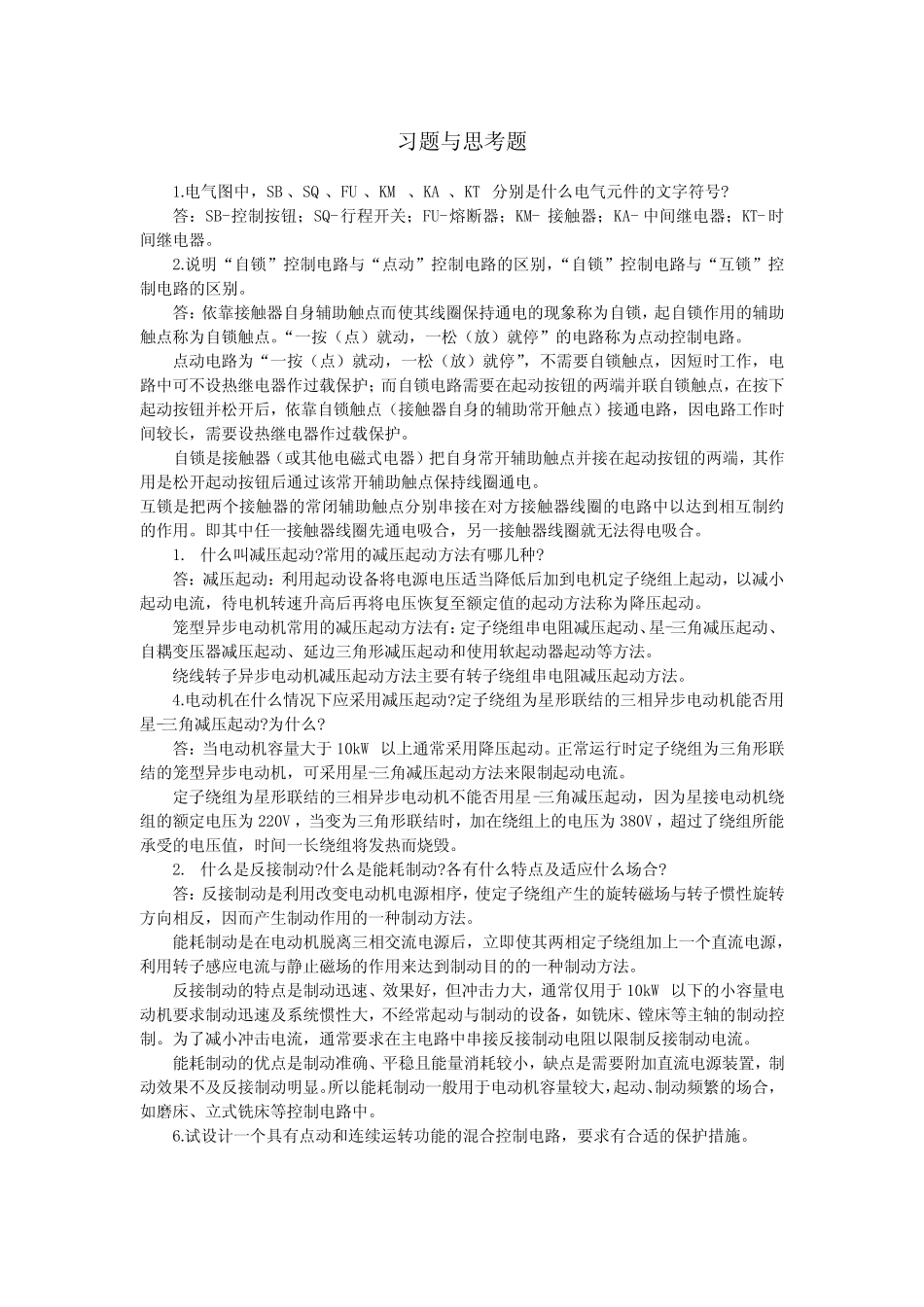

习 题 与 思 考 题 1.电 气 图 中 ， SB 、 SQ 、 FU 、 KM 、 KA 、 KT 分 别 是 什 么 电 气 元 件 的 文 字 符 号 ? 答 ： SB-控 制 按 钮 ； SQ-行 程 开 关 ； FU-熔 断 器 ； KM- 接 触 器 ； KA- 中 间 继 电 器 ； KT- 时间 继 电 器 。 2.说 明 “ 自 锁 ” 控 制 电 路 与 “ 点 动 ” 控 制 电 路 的 区 别 ，“ 自 锁 ” 控 制 电 路 与 “ 互 锁 ” 控制 电 路 的 区 别 。 答 ： 依 靠 接 触 器 自 身 辅 助 触 点 而 使 其 线 圈 保 持 通 电 的 现 象 称 为 自 锁 ， 起 自 锁 作 用 的 辅 助触 点 称 为 自 锁 触 点 。“ 一 按 （ 点 ） 就 动 ， 一 松 （ 放 ） 就 停 ” 的 电 路 称 为 点 动 控 制 电 路 。 点 动 电 路 为 “ 一 按 （ 点 ） 就 动 ， 一 松 （ 放 ） 就 停 ”， 不 需 要 自 锁 触 点 ， 因 短 时 工 作 ， 电路 中 可 不 设 热 继 电 器 作 过 载 保 护 ； 而 自 锁 电 路 需 要 在 起 动 按 钮 的 两 端 并 联 自 锁 触 点 ， 在 按 下起 动 按 钮 并 松 开 后 ， 依 靠 自 锁 触 点 （ 接 触 器 自 身 的 辅 助 常 开 触 点 ） 接 通 电 路 ， 因 电 路 工 作 时间 较 长 ， 需 要 设 热 继 电 器 作 过 载 保 护 。 自 锁 是 接 触 器 （ 或 其 他 电 磁 式 电 器 ） 把 自 身 常 开 辅 助 触 点 并 接 在 起 动 按 钮 的 两 端 ， 其 作用 是 松 开 起 动 按 钮 后 通 过 该 常 开 辅 助 触 点 保 持 线 圈 通 电 。 互 锁 是 把 两 个 接 触 器 的 常 闭 辅 助 触 点 分 别 串 接 在 对 方 接 触 器 线 圈 的 电 路 中 以 达 到 相 互 制 约的 作 用 。 即 其 中 任 一 接 触 器 线 圈 先 通 电 吸 合 ， 另 一 接 触 器 线 圈 就 无 法 得 电 吸 合 。 1. 什 么 叫减压起 动 ?常 用 的 减压起 动 方 法 有哪几种? 答 ： 减压起 动 ： 利用 起 动 设 备将电 源电 压适当降低后 加到 电...
