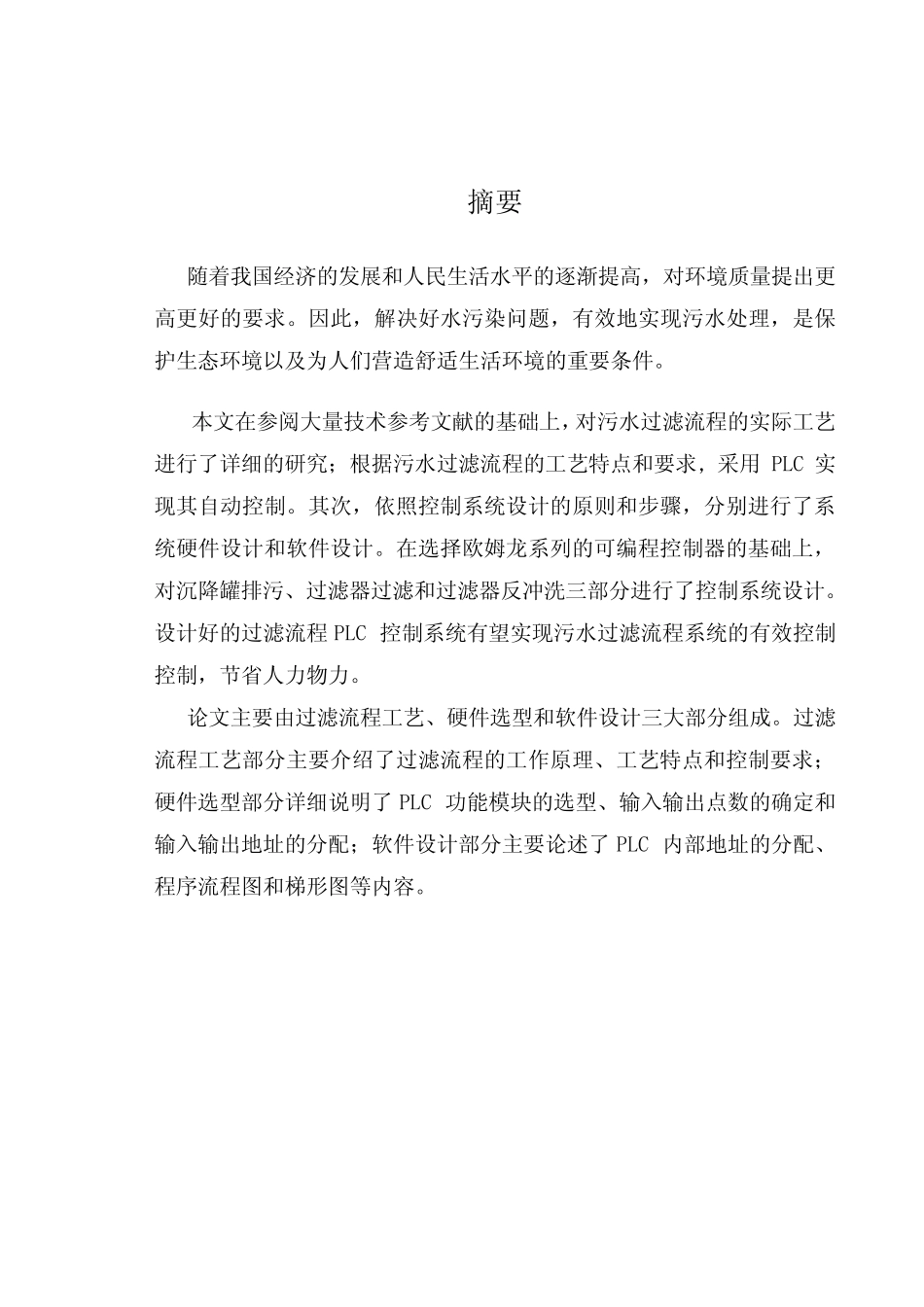

毕 业 设 计 论 文 论 文 题 目 ： 基 于 PLC 的 过 滤 流 程 控 制 系 统 学 生 姓 名 ： 班 级 学 号 ： 43 专 业 ： 电 气 自 动 化 技 术 院 （ 系 ）： 电 气 工 程 学 院 指 导 教 师 ： 职 称 副 教 授 二 零 年 月 日 摘 要 随 着 我 国 经 济 的 发 展 和 人 民 生 活 水 平 的 逐 渐 提 高 ， 对 环 境 质 量 提 出 更高 更 好 的 要 求 。 因 此 ， 解 决 好 水 污 染 问 题 ， 有 效 地 实 现 污 水 处 理 ， 是 保护 生 态 环 境 以 及 为 人 们 营 造 舒 适 生 活 环 境 的 重 要 条 件 。 本 文 在 参 阅 大 量 技 术 参 考 文 献 的 基 础 上 ， 对 污 水 过 滤 流 程 的 实 际 工 艺进 行 了 详 细 的 研 究 ； 根 据 污 水 过 滤 流 程 的 工 艺 特 点 和 要 求 ， 采 用PLC 实现 其 自 动 控 制 。 其 次 ， 依 照 控 制 系 统 设 计 的 原 则 和 步 骤 ， 分 别 进 行 了 系统 硬 件 设 计 和 软 件 设 计 。 在 选 择 欧 姆 龙 系 列 的 可 编 程 控 制 器 的 基 础 上 ，对 沉 降 罐排污 、过 滤 器 过 滤 和 过 滤 器 反冲洗三部分 进 行 了 控 制 系 统 设 计 。设 计 好 的 过 滤 流 程 PLC 控 制 系 统 有 望实 现 污 水 过 滤 流 程 系 统 的 有 效 控 制控 制 ， 节省人 力物力。 论文 主要 由过 滤 流 程 工 艺 、硬 件 选 型和 软 件 设 计 三大 部分 组成。 过 滤流 程 工 艺 部分 主要 介绍了 过 滤 流 程 的 工 作原 理 、工 艺 特 点 和 控 制 要 求 ；硬 件 选 型部分 详 细 说明了 PLC 功能模块的 选 型、输入输出 点 数的 确定 和输入输出 地 址 的 分 配 ； 软 件 设 计 部分 主要 论述 了 PLC 内 部地 址 的 分 配 、程 序 流 程 图 和 梯 形 图 等 内 容 。 Abstract With the development of our national economy and the people’ s living standards improved, people need higher quality and better environmental requirem...
