旋挖桩钢筋笼制作和安装技术交底记录大全VIP免费

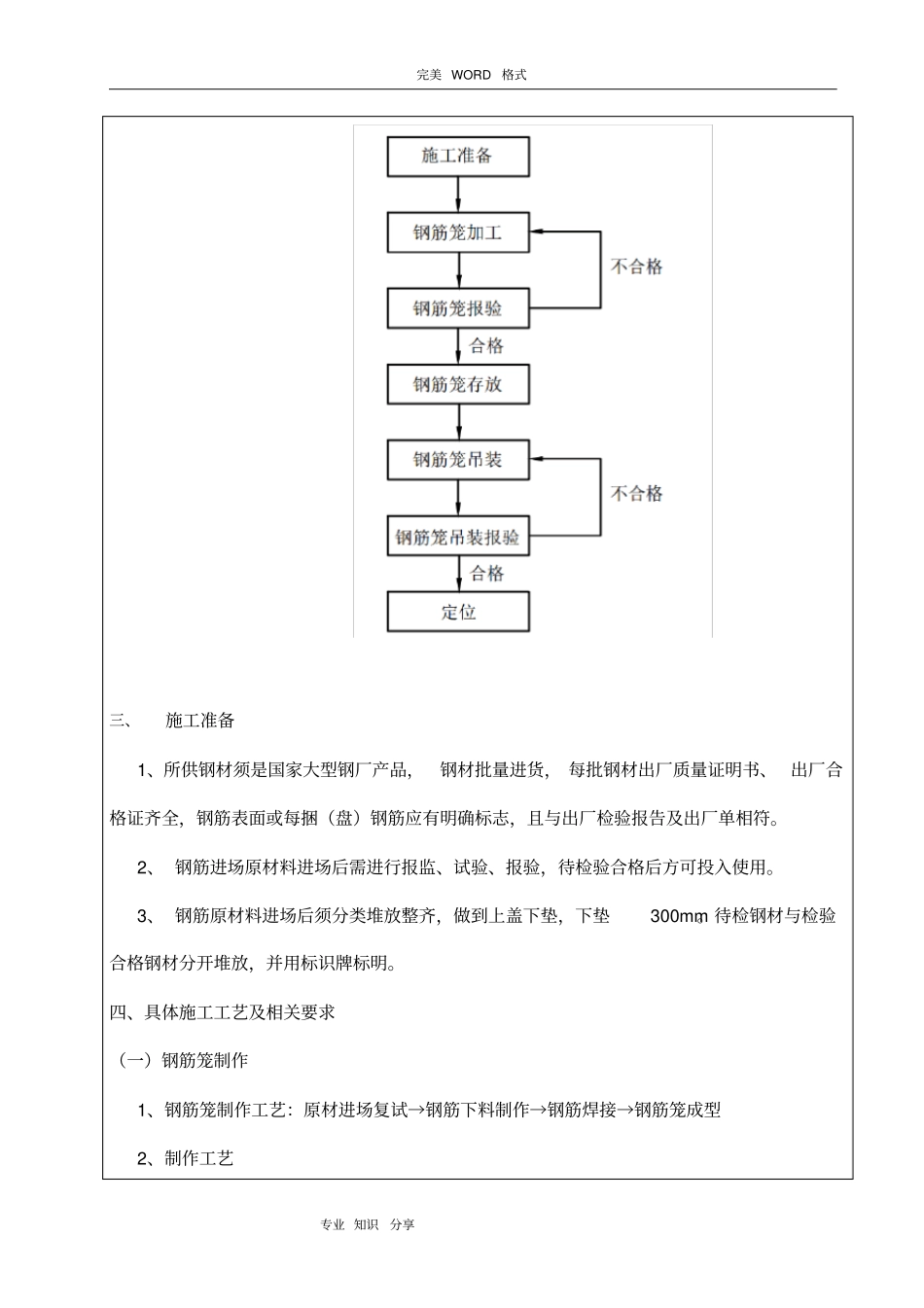

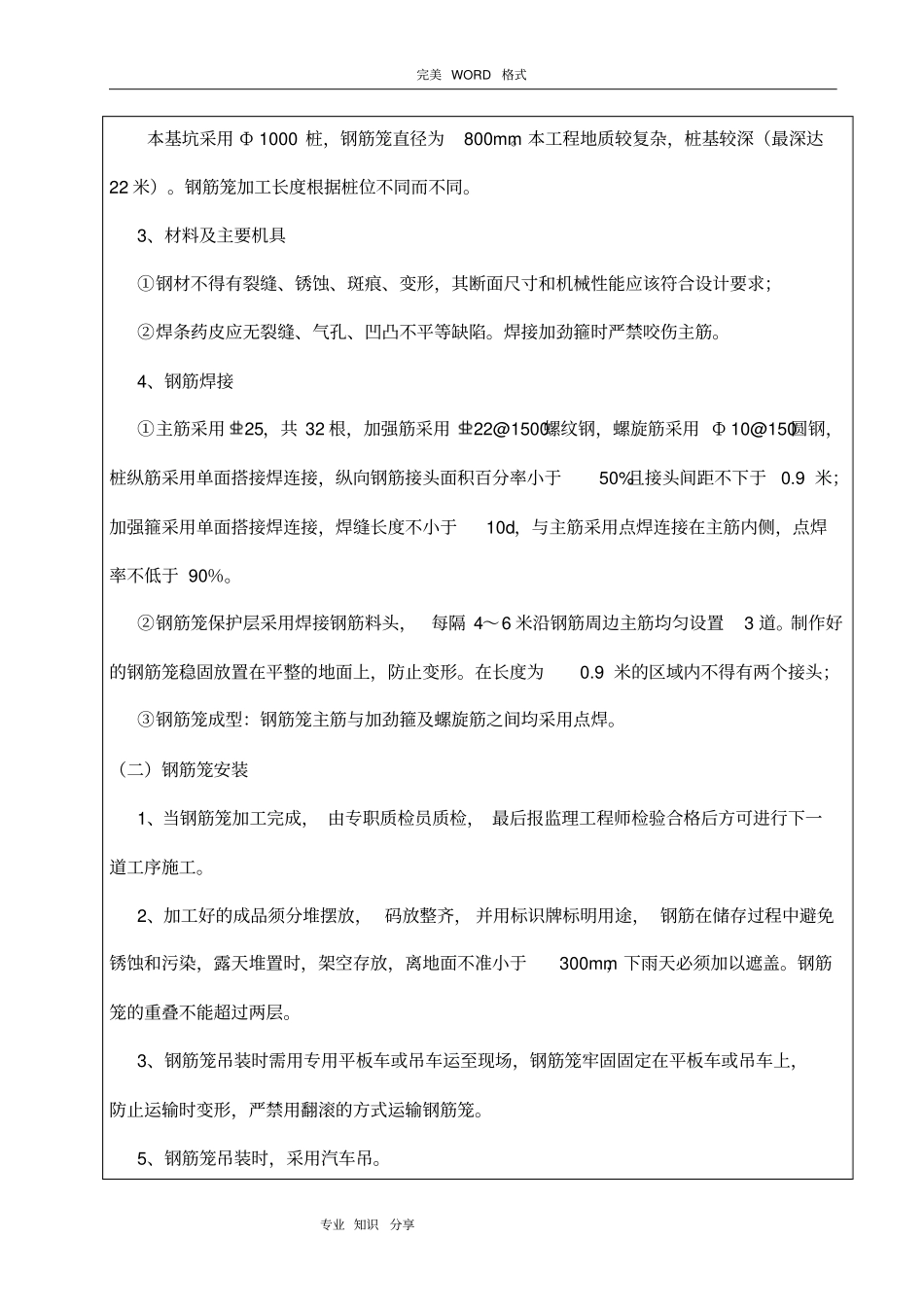

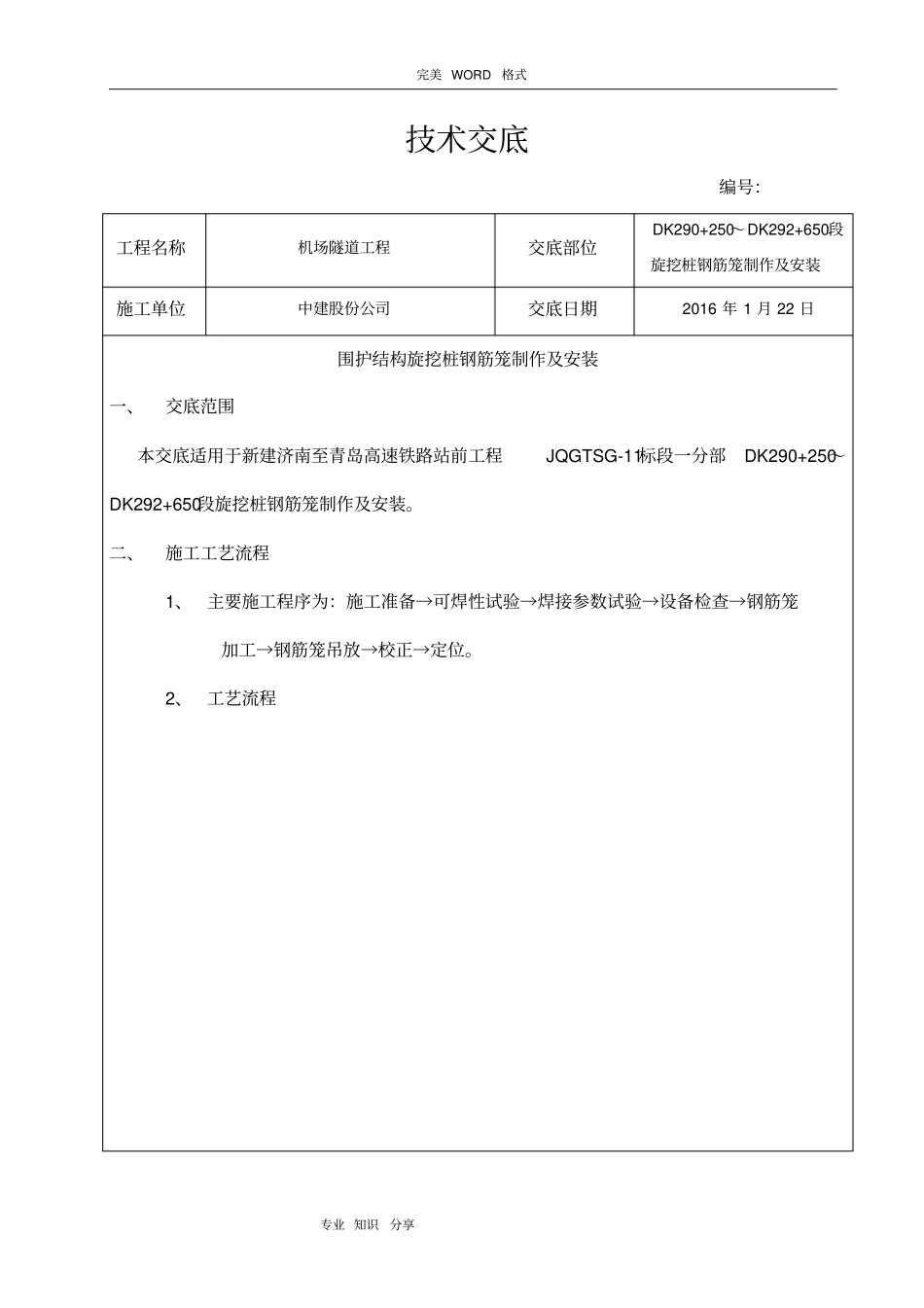

完美 WORD 格式专业 知识分享技术交底编号：工程名称机场隧道工程交底部位DK290+250～DK292+650段旋挖桩钢筋笼制作及安装施工单位中建股份公司交底日期2016 年 1 月 22 日围护结构旋挖桩钢筋笼制作及安装一、交底范围本交底适用于新建济南至青岛高速铁路站前工程JQGTSG-11标段一分部DK290+250～DK292+650段旋挖桩钢筋笼制作及安装。二、施工工艺流程1、主要施工程序为：施工准备→可焊性试验→焊接参数试验→设备检查→钢筋笼加工→钢筋笼吊放→校正→定位。2、工艺流程完美 WORD 格式专业 知识分享三、施工准备1、所供钢材须是国家大型钢厂产品，钢材批量进货， 每批钢材出厂质量证明书、 出厂合格证齐全，钢筋表面或每捆（盘）钢筋应有明确标志，且与出厂检验报告及出厂单相符。2、 钢筋进场原材料进场后需进行报监、试验、报验，待检验合格后方可投入使用。3、 钢筋原材料进场后须分类堆放整齐，做到上盖下垫，下垫300mm。待检钢材与检验合格钢材分开堆放，并用标识牌标明。四、具体施工工艺及相关要求（一）钢筋笼制作1、钢筋笼制作工艺：原材进场复试→钢筋下料制作→钢筋焊接→钢筋笼成型2、制作工艺完美 WORD 格式专业 知识分享本基坑采用 Ф 1000 桩，钢筋笼直径为800mm。本工程地质较复杂，桩基较深（最深达22 米）。钢筋笼加工长度根据桩位不同而不同。3、材料及主要机具①钢材不得有裂缝、锈蚀、斑痕、变形，其断面尺寸和机械性能应该符合设计要求；②焊条药皮应无裂缝、气孔、凹凸不平等缺陷。焊接加劲箍时严禁咬伤主筋。4、钢筋焊接①主筋采用25，共 32 根，加强筋采用22@1500螺纹钢，螺旋筋采用 Ф 10@150圆钢，桩纵筋采用单面搭接焊连接，纵向钢筋接头面积百分率小于50%且接头间距不下于0.9 米；加强箍采用单面搭接焊连接，焊缝长度不小于10d，与主筋采用点焊连接在主筋内侧，点焊率不低于 90％。②钢筋笼保护层采用焊接钢筋料头，每隔 4～6 米沿钢筋周边主筋均匀设置3 道。制作好的钢筋笼稳固放置在平整的地面上，防止变形。在长度为0.9 米的区域内不得有两个接头；③钢筋笼成型：钢筋笼主筋与加劲箍及螺旋筋之间均采用点焊。（二）钢筋笼安装1、当钢筋笼加工完成， 由专职质检员质检， 最后报监理工程师检验合格后方可进行下一道工序施工。2、加工好的成品须分堆摆放， 码放整齐， 并用标识牌标明用途， 钢筋在储存过程中避免锈蚀和污染，露天堆置时，架空存放，离地面不准小于300mm，下雨...
