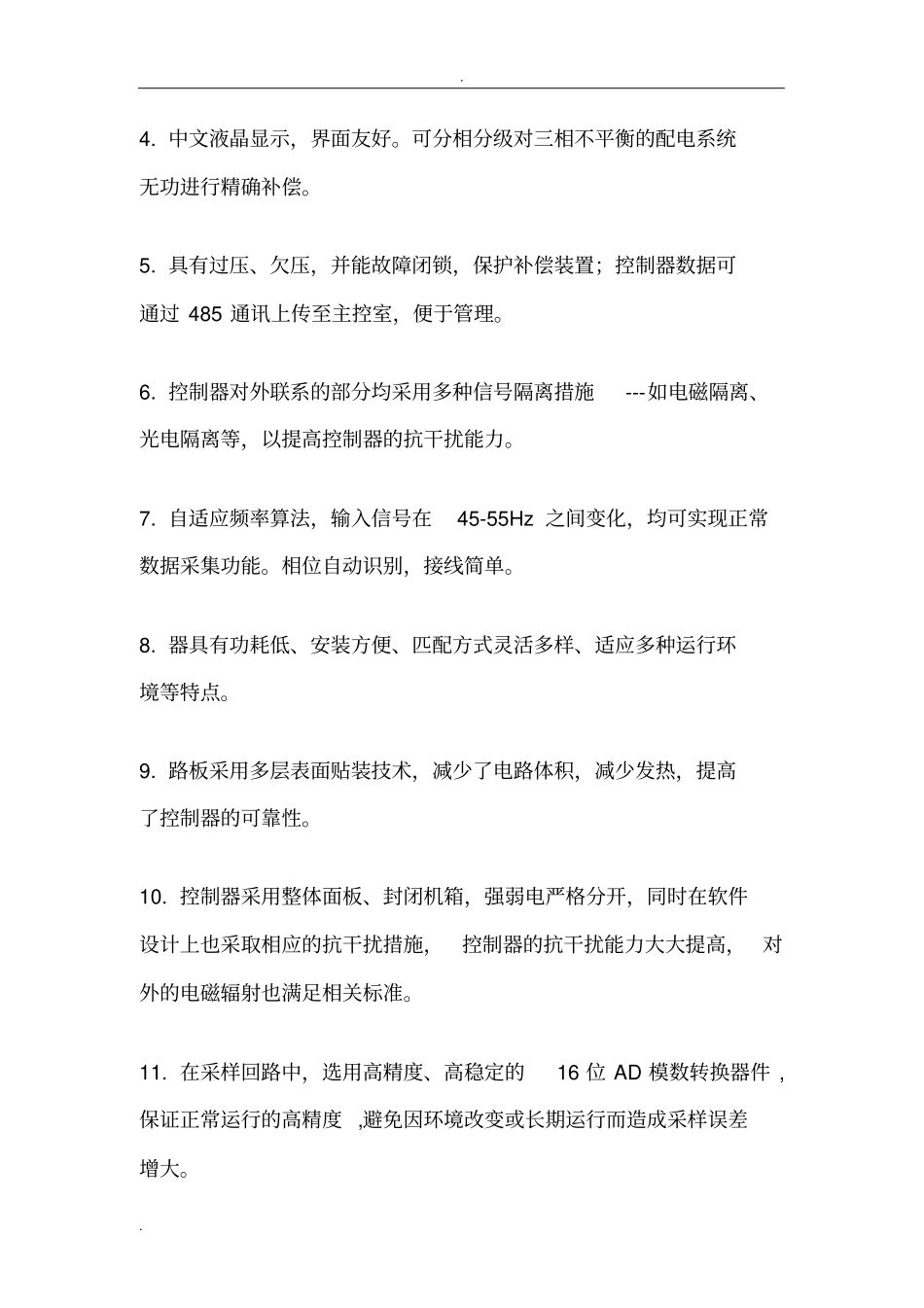

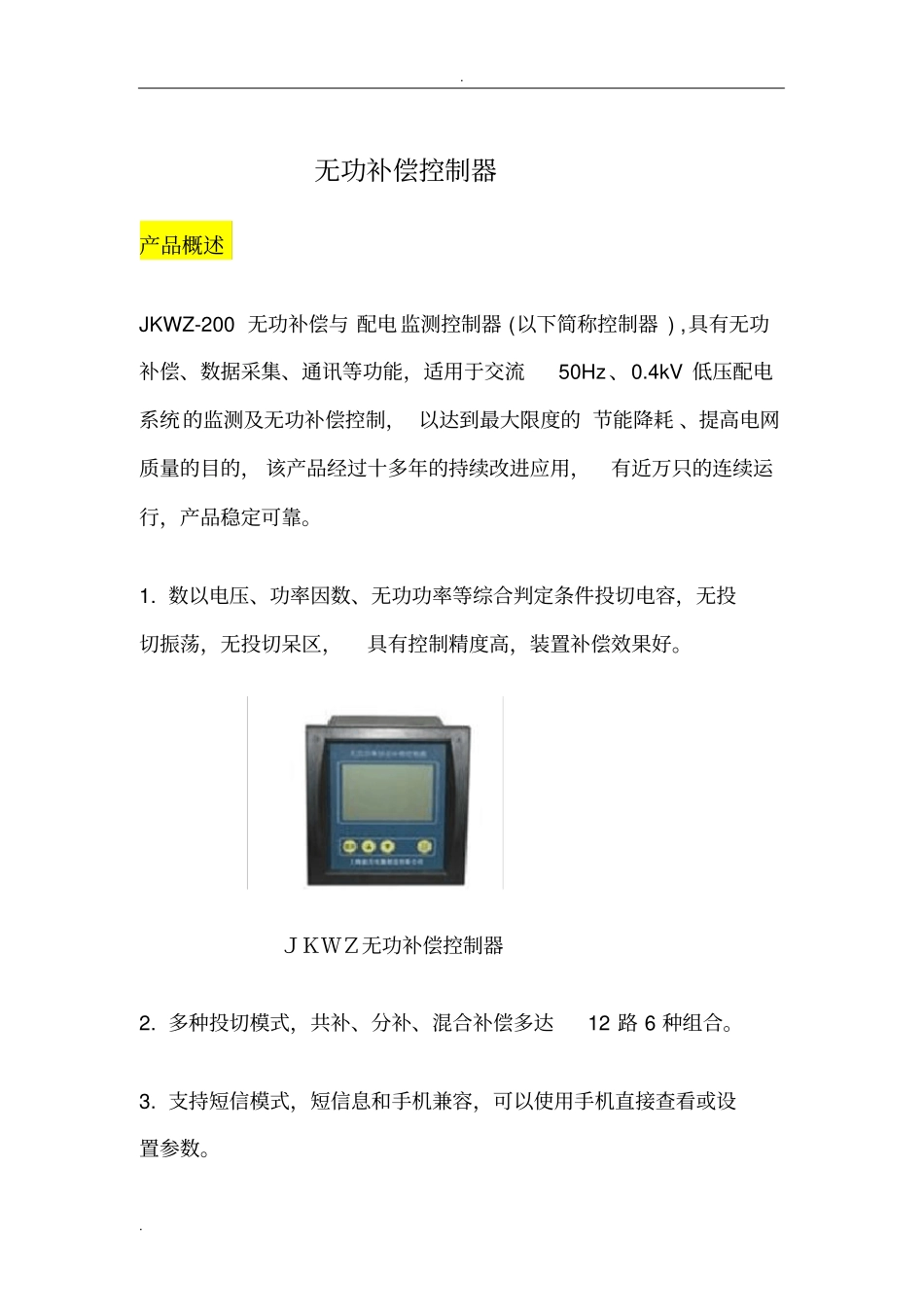

. . 无功补偿控制器产品概述JKWZ-200 无功补偿与 配电监测控制器 (以下简称控制器 ) ,具有无功补偿、数据采集、通讯等功能，适用于交流50Hz、0.4kV 低压配电系统的监测及无功补偿控制， 以达到最大限度的 节能降耗 、提高电网质量的目的， 该产品经过十多年的持续改进应用，有近万只的连续运行，产品稳定可靠。1. 数以电压、功率因数、无功功率等综合判定条件投切电容，无投切振荡，无投切呆区，具有控制精度高，装置补偿效果好。ＪＫＷＺ无功补偿控制器2. 多种投切模式，共补、分补、混合补偿多达12 路 6 种组合。3. 支持短信模式，短信息和手机兼容，可以使用手机直接查看或设置参数。. . 4. 中文液晶显示，界面友好。可分相分级对三相不平衡的配电系统无功进行精确补偿。5. 具有过压、欠压，并能故障闭锁，保护补偿装置；控制器数据可通过 485 通讯上传至主控室，便于管理。6. 控制器对外联系的部分均采用多种信号隔离措施---如电磁隔离、光电隔离等，以提高控制器的抗干扰能力。7. 自适应频率算法，输入信号在45-55Hz 之间变化，均可实现正常数据采集功能。相位自动识别，接线简单。8. 器具有功耗低、安装方便、匹配方式灵活多样、适应多种运行环境等特点。9. 路板采用多层表面贴装技术，减少了电路体积，减少发热，提高了控制器的可靠性。10. 控制器采用整体面板、封闭机箱，强弱电严格分开，同时在软件设计上也采取相应的抗干扰措施，控制器的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。11. 在采样回路中，选用高精度、高稳定的16 位 AD 模数转换器件 ,保证正常运行的高精度 ,避免因环境改变或长期运行而造成采样误差增大。. . 12. 自主开发，技术支持完善。设计要求要实现精确的无功补偿就必须对无功电流进行准确的测量。因为电压的变化范围较小， 因此对电压的测量精度要求不高，通常有 1%的测量精度就足够了。通常的情况下，不测量电压也可以实现很好的无功补偿控制，对电压的测量主要是为了实现过压、欠压、以及缺相等保护功能。无功补偿控制器对电流的测量灵敏度要求要高一些。 对于使用 8 位单片机的低档控制器，测量灵敏度要达到1%以上。注意这里强调的是“测量灵敏度 ”而不是“测量精度 ”， 1%的电流测量灵敏度即相当于可以区分1%的电流变化，例如电流互感器的一次电流为500A，则意味着可以区分从100A 到 105A 的电流变化，并不要求100A 的电流测量值绝对准确。对于...
