无损检测复习讲解VIP免费

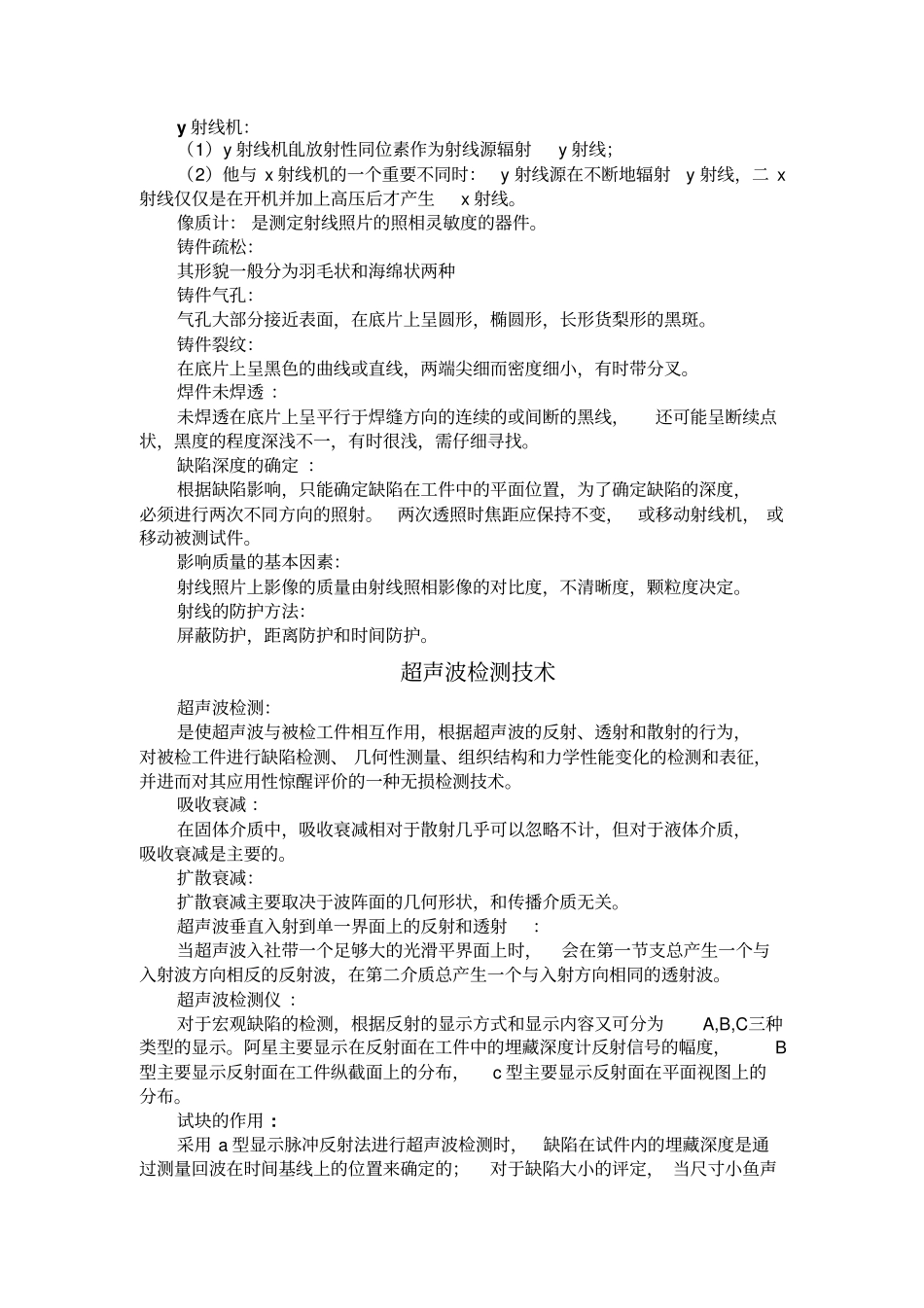

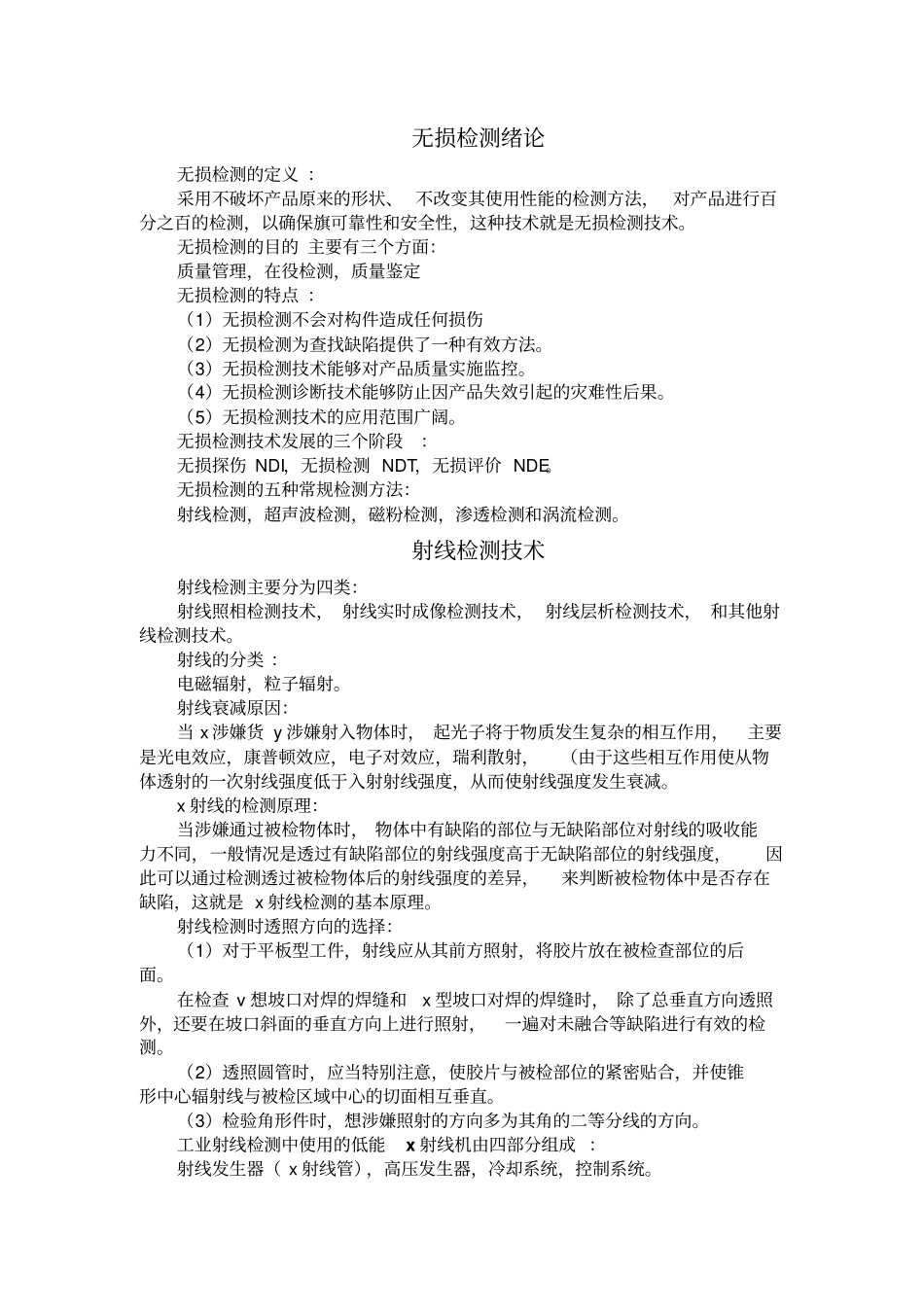

无损检测绪论无损检测的定义 ：采用不破坏产品原来的形状、 不改变其使用性能的检测方法， 对产品进行百分之百的检测，以确保旗可靠性和安全性，这种技术就是无损检测技术。无损检测的目的 主要有三个方面：质量管理，在役检测，质量鉴定无损检测的特点 ：（1）无损检测不会对构件造成任何损伤（2）无损检测为查找缺陷提供了一种有效方法。（3）无损检测技术能够对产品质量实施监控。（4）无损检测诊断技术能够防止因产品失效引起的灾难性后果。（5）无损检测技术的应用范围广阔。无损检测技术发展的三个阶段：无损探伤 NDI，无损检测 NDT，无损评价 NDE。无损检测的五种常规检测方法：射线检测，超声波检测，磁粉检测，渗透检测和涡流检测。射线检测技术射线检测主要分为四类：射线照相检测技术， 射线实时成像检测技术， 射线层析检测技术， 和其他射线检测技术。射线的分类 ：电磁辐射，粒子辐射。射线衰减原因：当 x 涉嫌货 y 涉嫌射入物体时， 起光子将于物质发生复杂的相互作用，主要是光电效应，康普顿效应，电子对效应，瑞利散射，（由于这些相互作用使从物体透射的一次射线强度低于入射射线强度，从而使射线强度发生衰减。x 射线的检测原理：当涉嫌通过被检物体时， 物体中有缺陷的部位与无缺陷部位对射线的吸收能力不同，一般情况是透过有缺陷部位的射线强度高于无缺陷部位的射线强度，因此可以通过检测透过被检物体后的射线强度的差异，来判断被检物体中是否存在缺陷，这就是 x 射线检测的基本原理。射线检测时透照方向的选择：（1）对于平板型工件，射线应从其前方照射，将胶片放在被检查部位的后面。在检查 v 想坡口对焊的焊缝和x 型坡口对焊的焊缝时， 除了总垂直方向透照外，还要在坡口斜面的垂直方向上进行照射，一遍对未融合等缺陷进行有效的检测。（2）透照圆管时，应当特别注意，使胶片与被检部位的紧密贴合，并使锥形中心辐射线与被检区域中心的切面相互垂直。（3）检验角形件时，想涉嫌照射的方向多为其角的二等分线的方向。工业射线检测中使用的低能x 射线机由四部分组成 ：射线发生器（ x 射线管），高压发生器，冷却系统，控制系统。y 射线机：（1）y 射线机臫放射性同位素作为射线源辐射y 射线；（2）他与 x 射线机的一个重要不同时：y 射线源在不断地辐射y 射线，二 x射线仅仅是在开机并加上高压后才产生x 射线。像质计： 是测定射线照片的照相灵敏度的器件。铸件疏松：其形貌一...
