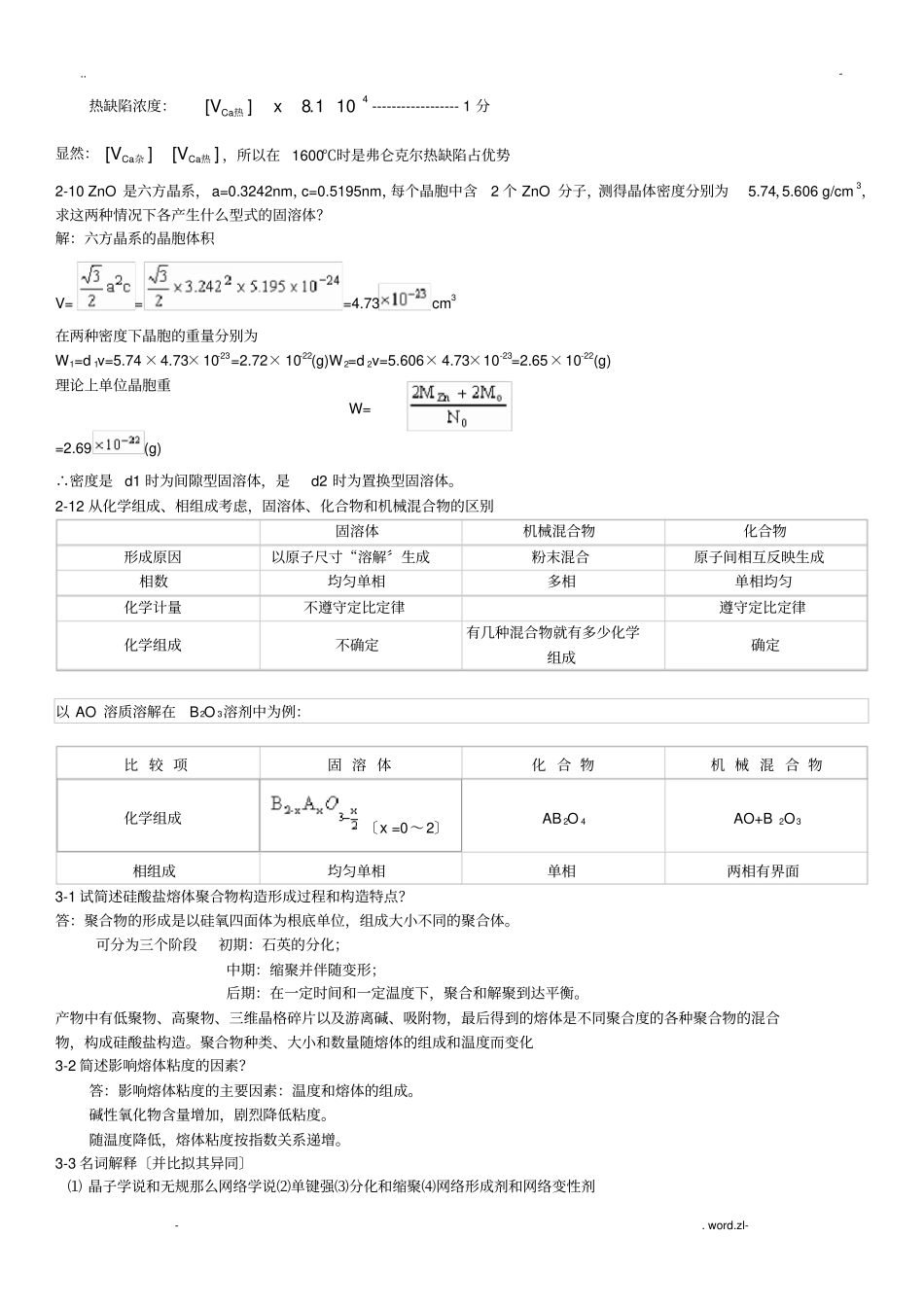

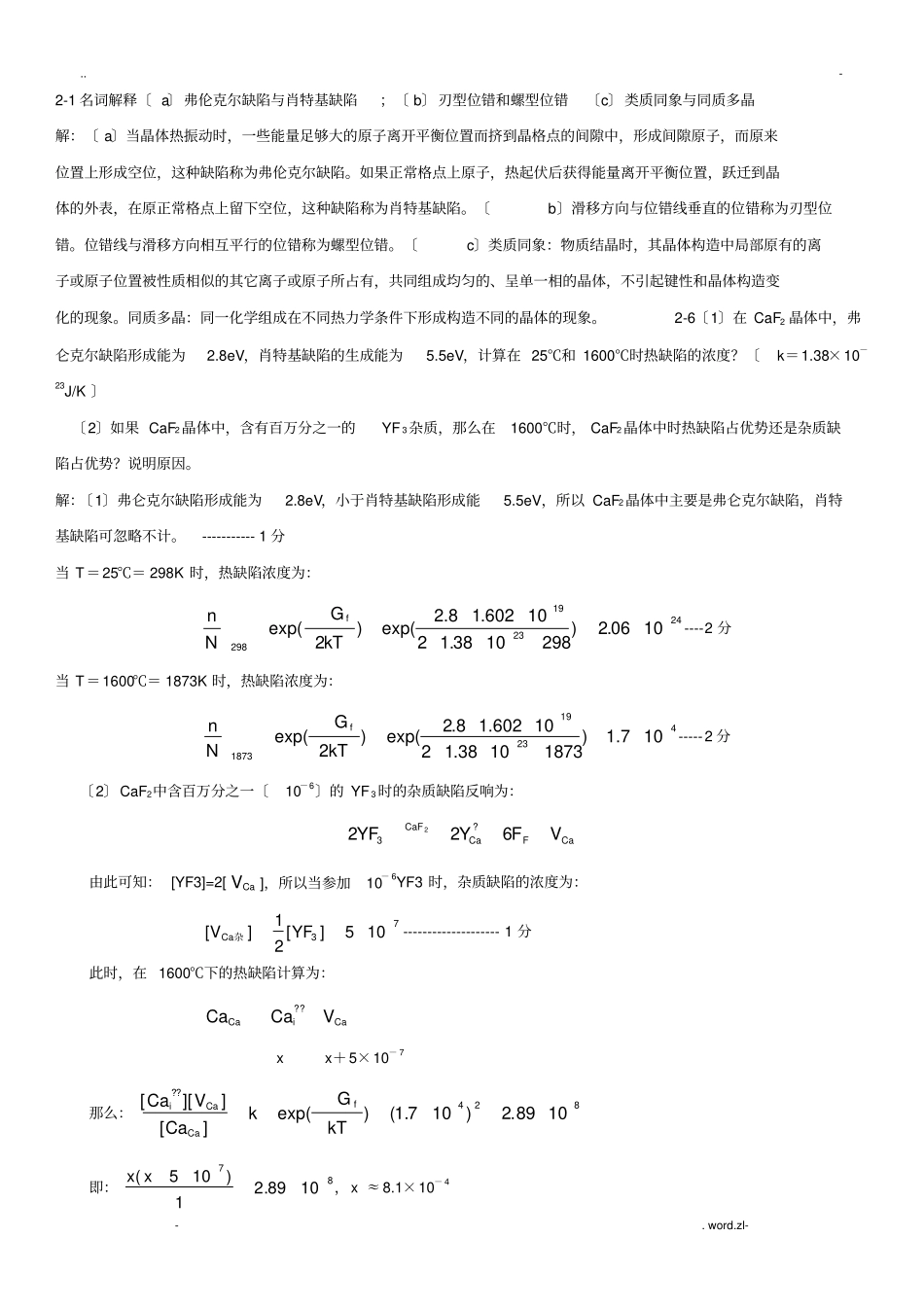

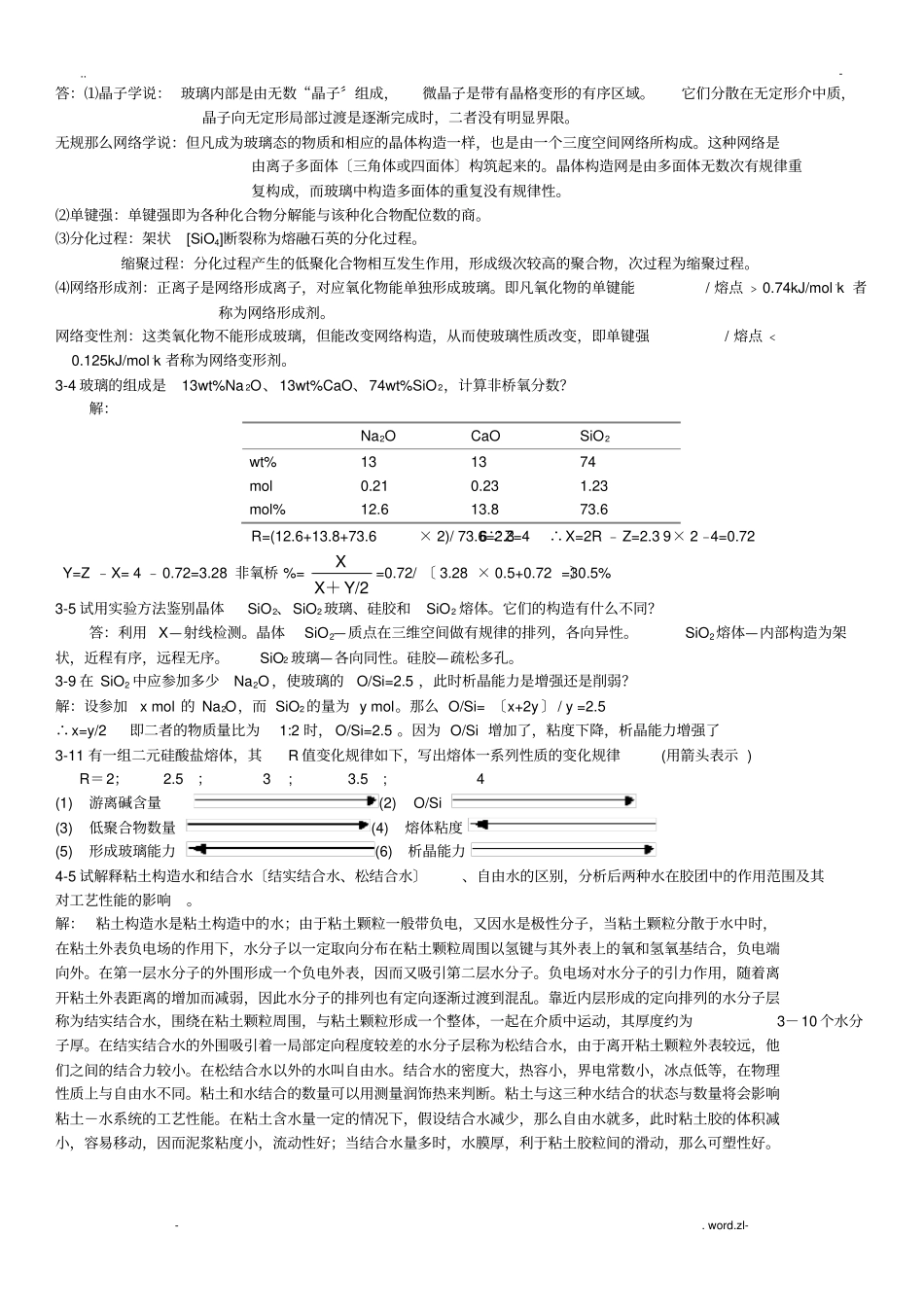

.. -- . word.zl-2-1 名词解释〔 a〕弗伦克尔缺陷与肖特基缺陷；〔 b〕刃型位错和螺型位错〔c〕类质同象与同质多晶解：〔 a〕当晶体热振动时，一些能量足够大的原子离开平衡位置而挤到晶格点的间隙中，形成间隙原子，而原来位置上形成空位，这种缺陷称为弗伦克尔缺陷。如果正常格点上原子，热起伏后获得能量离开平衡位置，跃迁到晶体的外表，在原正常格点上留下空位，这种缺陷称为肖特基缺陷。〔b〕滑移方向与位错线垂直的位错称为刃型位错。位错线与滑移方向相互平行的位错称为螺型位错。〔c〕类质同象：物质结晶时，其晶体构造中局部原有的离子或原子位置被性质相似的其它离子或原子所占有，共同组成均匀的、呈单一相的晶体，不引起键性和晶体构造变化的现象。同质多晶：同一化学组成在不同热力学条件下形成构造不同的晶体的现象。2-6〔1〕在 CaF2 晶体中，弗仑克尔缺陷形成能为2.8eV，肖特基缺陷的生成能为5.5eV，计算在 25℃和 1600℃时热缺陷的浓度？〔k＝1.38×10－23J/K 〕〔2〕如果 CaF2晶体中，含有百万分之一的YF 3杂质，那么在1600℃时， CaF2晶体中时热缺陷占优势还是杂质缺陷占优势？说明原因。解：〔1〕弗仑克尔缺陷形成能为2.8eV，小于肖特基缺陷形成能5.5eV，所以 CaF2晶体中主要是弗仑克尔缺陷，肖特基缺陷可忽略不计。----------- 1 分当 T＝25℃＝ 298K 时，热缺陷浓度为：2423192981006.2)2981038.1210602.18.2exp()2exp(kTGNnf----2 分当 T＝1600℃＝ 1873K 时，热缺陷浓度为：423191873107.1)18731038.1210602.18.2exp()2exp(kTGNnf-----2 分〔2〕CaF2中含百万分之一〔10－6〕的 YF 3时的杂质缺陷反响为：CaFCaCaFVFYYF?62223由此可知： [YF3]=2[CaV]，所以当参加10－ 6YF3 时，杂质缺陷的浓度为：73105][21][YFVCa杂-------------------- 1 分此时，在 1600℃下的热缺陷计算为：CaiCaVCaCa??x x＋5×10－ 7那么：8241089.2)107.1()exp(][]][[??kTGkCaVCafCaCai即：871089.21)105( xx，x ≈8.1×10－ 4.. -- . word.zl-热缺陷浓度：4101.8][xVCa热------------------ 1 分显然：][][热杂CaCaVV，所以在 1600℃时是弗仑克尔热缺陷占优势2-10 ZnO 是六方晶系，a=0.3242nm，c=0.5195nm，每个晶胞中含2 个 ZnO 分子，测得晶体密度分别为5.74，5.606 g/cm3，求这两种情况下各产生什么型式的固溶体？解：六方晶系的晶胞体积V===4.73cm3 在两种密度下晶胞的重量分别为W1=d 1v...
