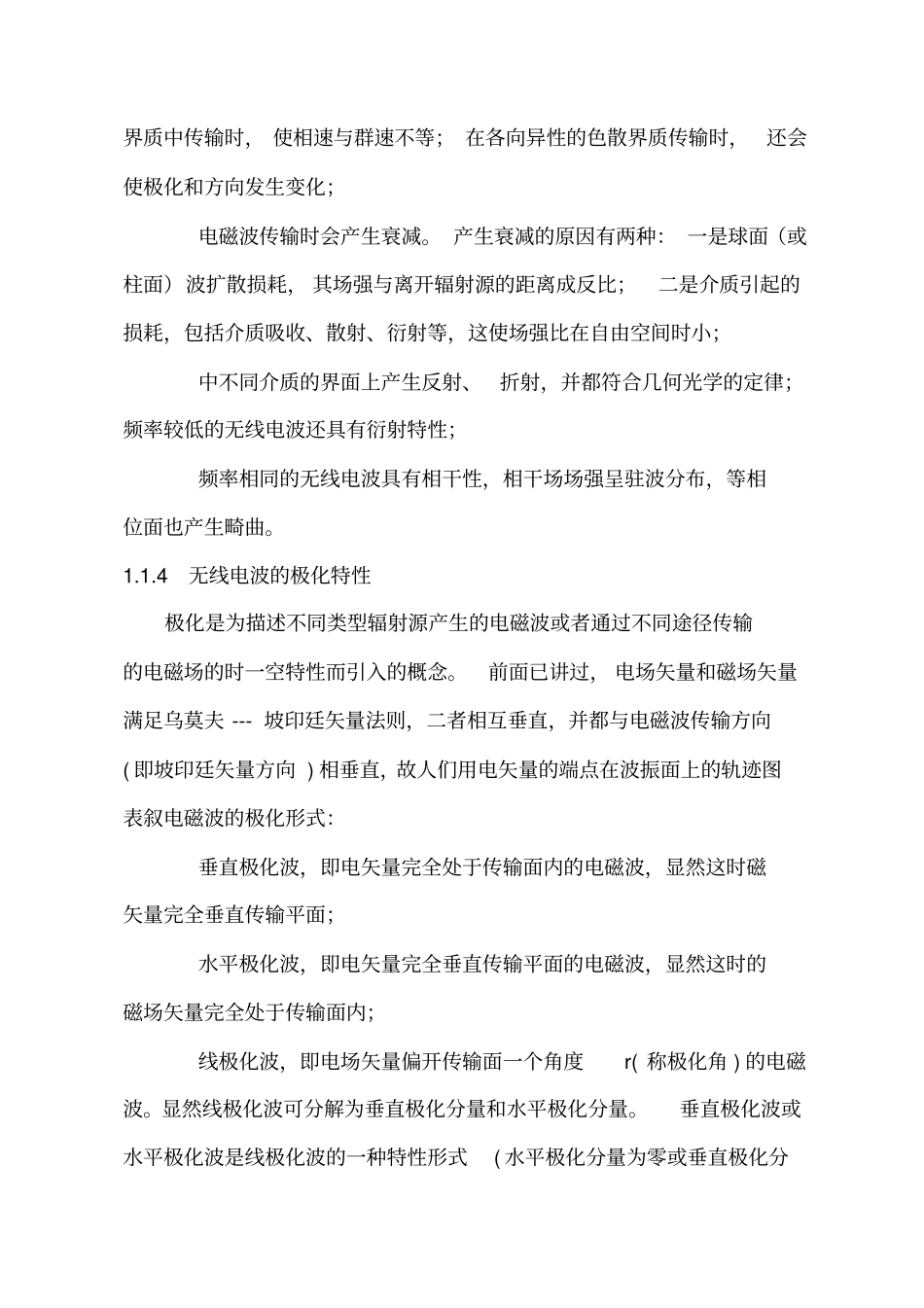

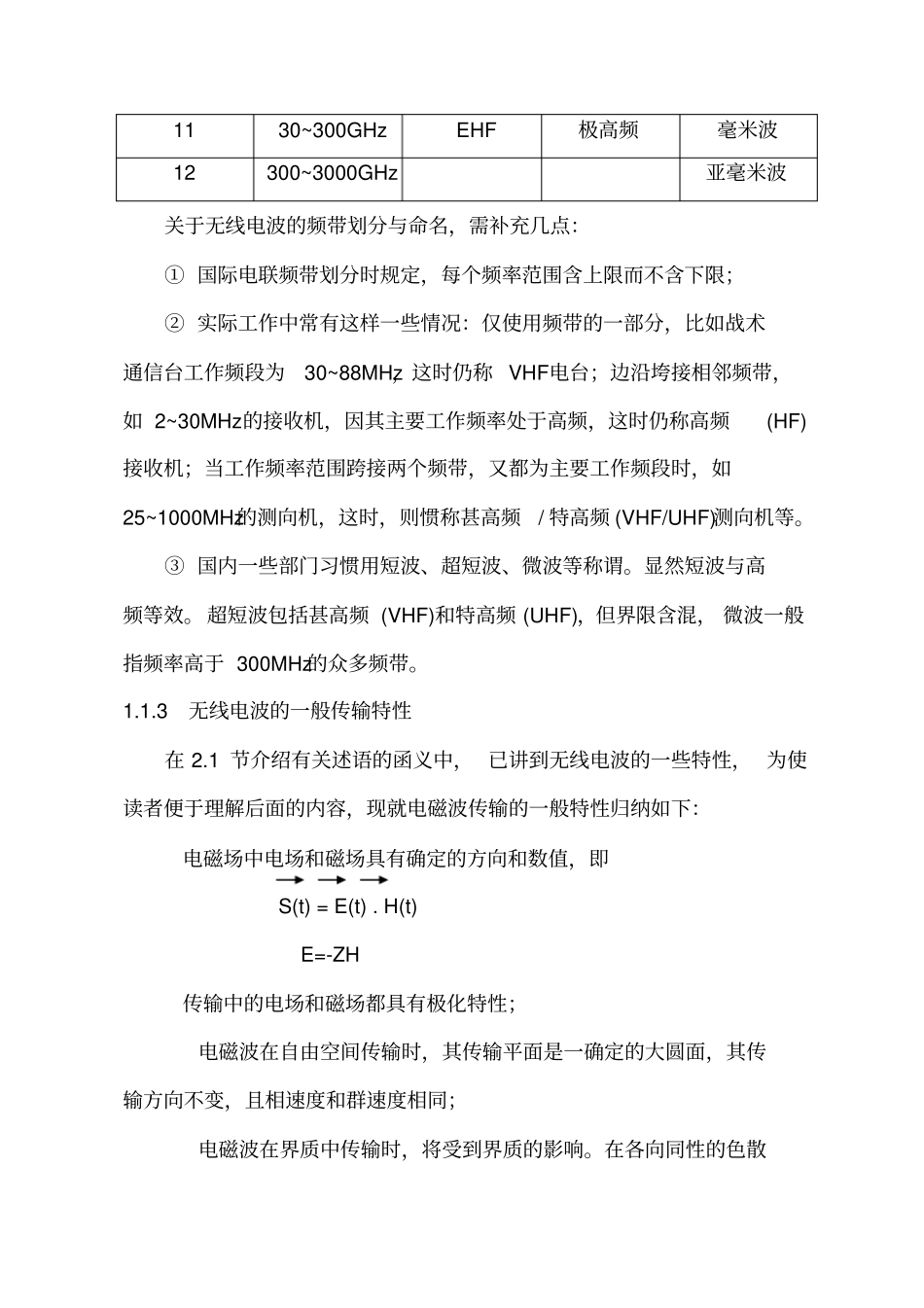

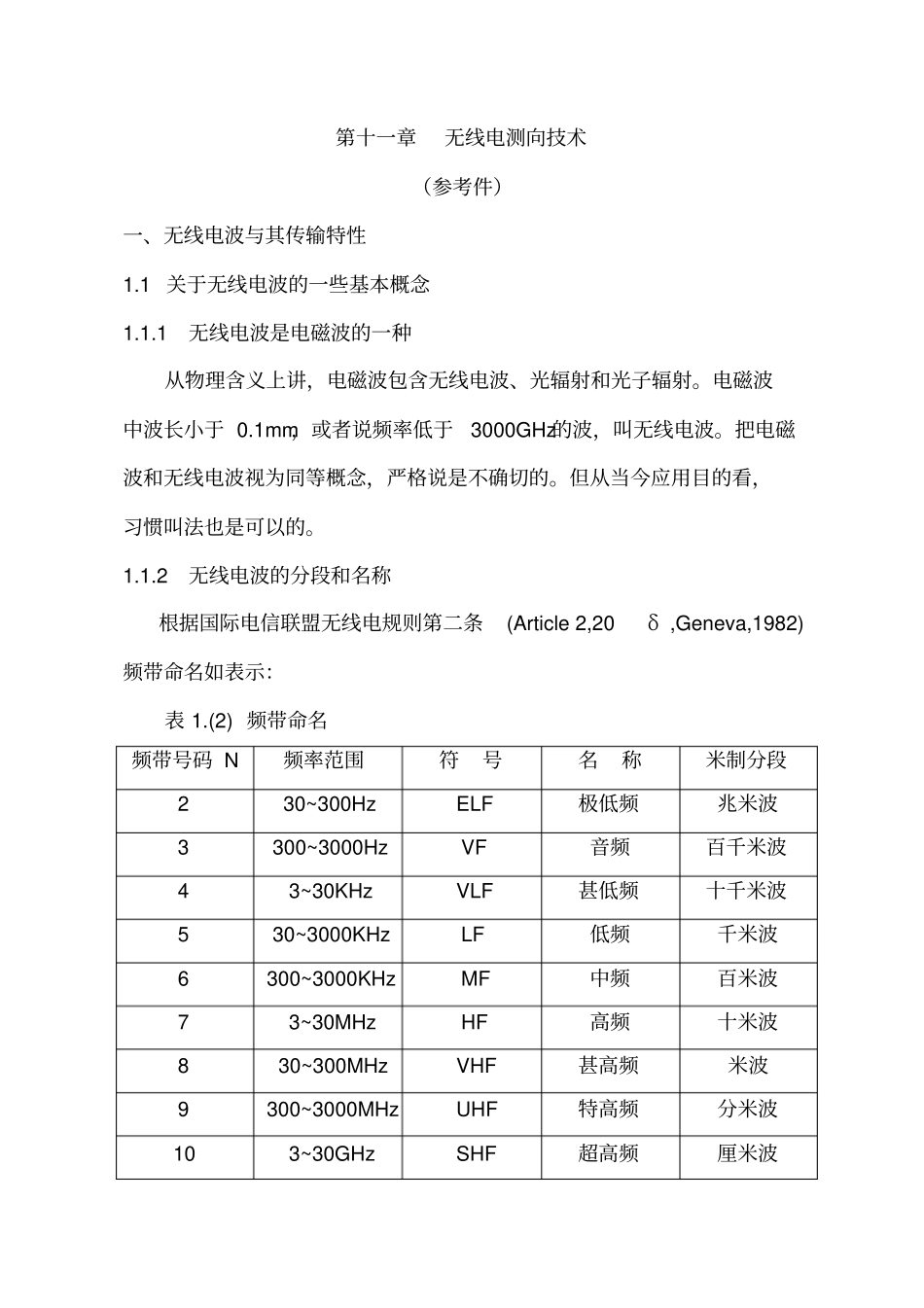

第十一章无线电测向技术(参考件)一、无线电波与其传输特性1.1 关于无线电波的一些基本概念1.1.1 无线电波是电磁波的一种从物理含义上讲,电磁波包含无线电波、光辐射和光子辐射。电磁波中波长小于 0.1mm,或者说频率低于3000GHz的波,叫无线电波。把电磁波和无线电波视为同等概念,严格说是不确切的。但从当今应用目的看,习惯叫法也是可以的。1.1.2 无线电波的分段和名称根据国际电信联盟无线电规则第二条(Article 2,20δ ,Geneva,1982)频带命名如表示:表 1.(2) 频带命名频带号码 N 频率范围符号名称米制分段2 30~300Hz ELF 极低频兆米波3 300~3000Hz VF 音频百千米波4 3~30KHz VLF 甚低频十千米波5 30~3000KHz LF 低频千米波6 300~3000KHz MF 中频百米波7 3~30MHz HF 高频十米波8 30~300MHz VHF 甚高频米波9 300~3000MHz UHF 特高频分米波10 3~30GHz SHF 超高频厘米波11 30~300GHz EHF 极高频毫米波12 300~3000GHz 亚毫米波关于无线电波的频带划分与命名,需补充几点:① 国际电联频带划分时规定,每个频率范围含上限而不含下限;② 实际工作中常有这样一些情况:仅使用频带的一部分,比如战术通信台工作频段为30~88MHz,这时仍称 VHF电台;边沿垮接相邻频带,如 2~30MHz的接收机,因其主要工作频率处于高频,这时仍称高频(HF)接收机;当工作频率范围跨接两个频带,又都为主要工作频段时,如25~1000MHz的测向机,这时,则惯称甚高频/ 特高频 (VHF/UHF)测向机等。③ 国内一些部门习惯用短波、超短波、微波等称谓。显然短波与高频等效。超短波包括甚高频 (VHF)和特高频 (UHF),但界限含混, 微波一般指频率高于 300MHz的众多频带。1.1.3 无线电波的一般传输特性在 2.1 节介绍有关述语的函义中, 已讲到无线电波的一些特性, 为使读者便于理解后面的内容,现就电磁波传输的一般特性归纳如下:电磁场中电场和磁场具有确定的方向和数值,即S(t) = E(t) . H(t) E=-ZH 传输中的电场和磁场都具有极化特性;电磁波在自由空间传输时,其传输平面是一确定的大圆面,其传输方向不变,且相速度和群速度相同;电磁波在界质中传输时,将受到界质的影响。在各向同性的色散界质中传输时, 使相速与群速不等; 在各向异性的色散界质传输时,还会使极化和方向发生变化;电磁波传输时会产生衰减。 产生衰减的原因有两种: 一是球面(或柱面)波扩散损耗, 其场强与离开辐射源的距离成反比;...
