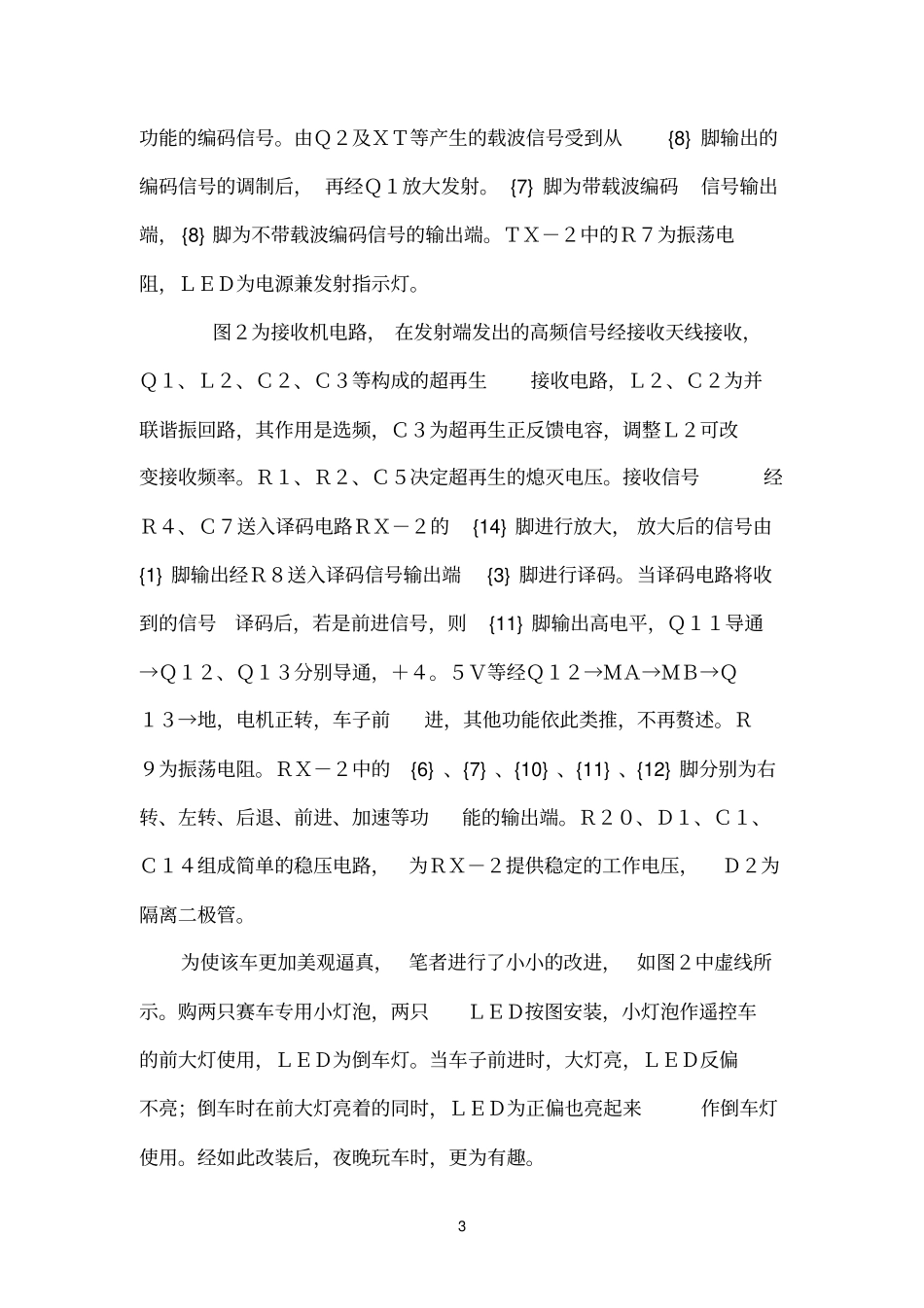

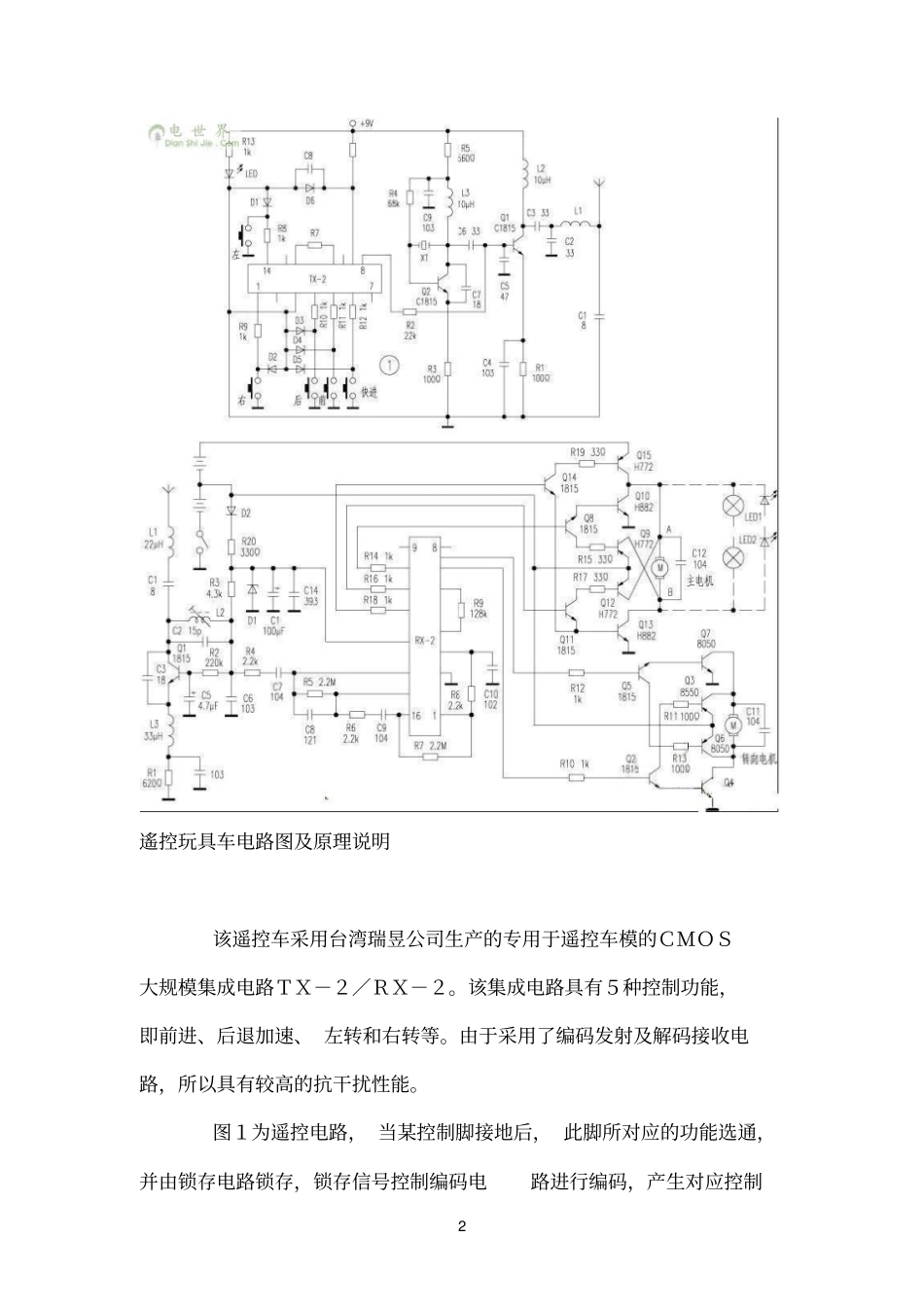

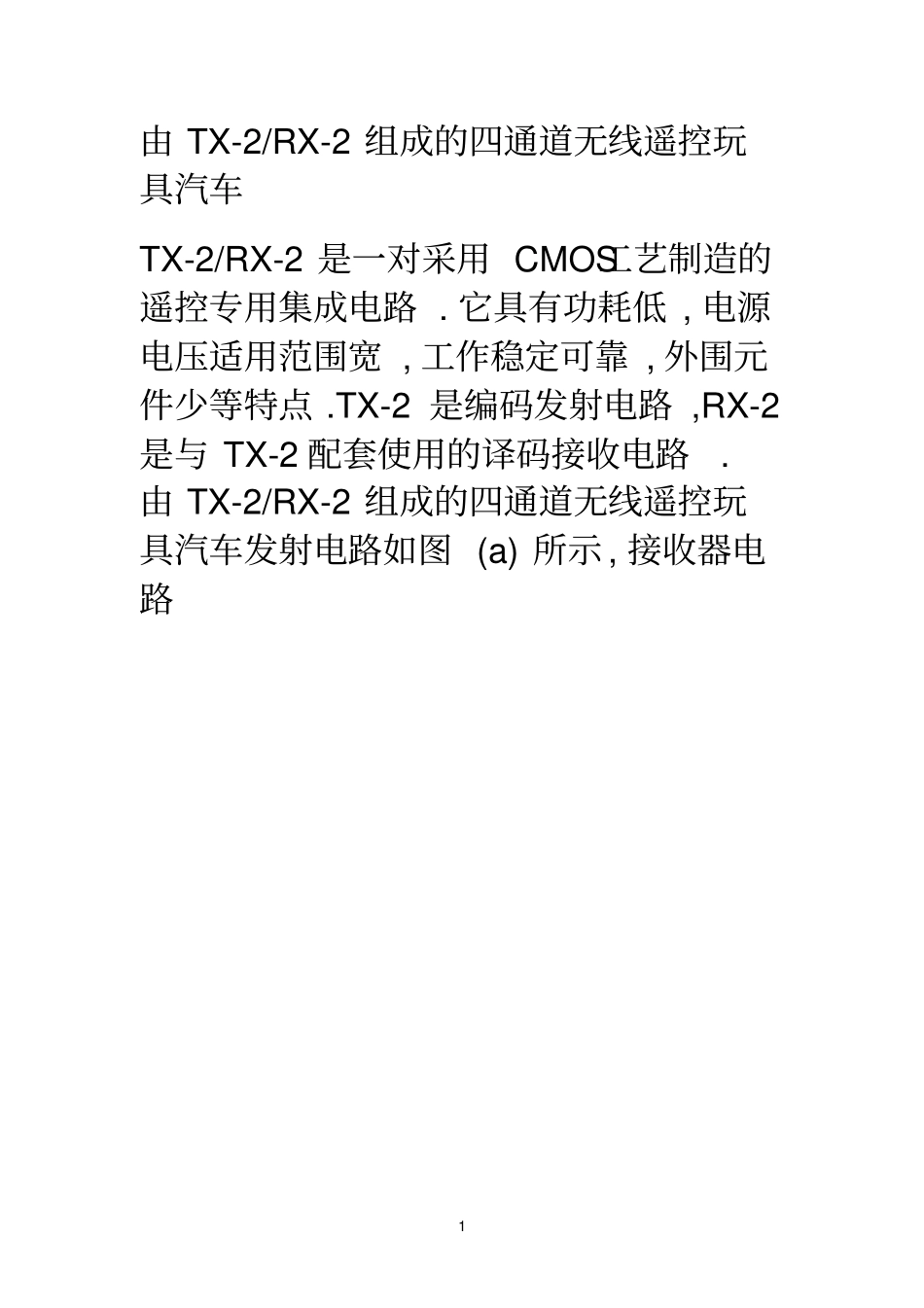

1 由 TX-2/RX-2 组成的四通道无线遥控玩具汽车TX-2/RX-2 是一对采用 CMOS工艺制造的遥控专用集成电路 . 它具有功耗低 , 电源电压适用范围宽 , 工作稳定可靠 , 外围元件少等特点 .TX-2 是编码发射电路 ,RX-2是与 TX-2 配套使用的译码接收电路. 由 TX-2/RX-2 组成的四通道无线遥控玩具汽车发射电路如图 (a) 所示 , 接收器电路2 遙控玩具车电路图及原理说明该遥控车采用台湾瑞昱公司生产的专用于遥控车模的ＣＭＯＳ大规模集成电路ＴＸ－２／ＲＸ－２。该集成电路具有５种控制功能，即前进、后退加速、 左转和右转等。由于采用了编码发射及解码接收电路，所以具有较高的抗干扰性能。图１为遥控电路， 当某控制脚接地后， 此脚所对应的功能选通，并由锁存电路锁存，锁存信号控制编码电路进行编码，产生对应控制3 功能的编码信号。由Ｑ２及ＸＴ等产生的载波信号受到从{8} 脚输出的编码信号的调制后， 再经Ｑ１放大发射。 {7} 脚为带载波编码信号输出端， {8} 脚为不带载波编码信号的输出端。ＴＸ－２中的Ｒ７为振荡电阻，ＬＥＤ为电源兼发射指示灯。图２为接收机电路， 在发射端发出的高频信号经接收天线接收，Ｑ１、Ｌ２、Ｃ２、Ｃ３等构成的超再生接收电路，Ｌ２、Ｃ２为并联谐振回路，其作用是选频，Ｃ３为超再生正反馈电容，调整Ｌ２可改变接收频率。Ｒ１、Ｒ２、Ｃ５决定超再生的熄灭电压。接收信号经Ｒ４、Ｃ７送入译码电路ＲＸ－２的{14} 脚进行放大， 放大后的信号由{1} 脚输出经Ｒ８送入译码信号输出端{3} 脚进行译码。当译码电路将收到的信号译码后，若是前进信号，则{11} 脚输出高电平，Ｑ１１导通→Ｑ１２、Ｑ１３分别导通，＋４。５Ｖ等经Ｑ１２→ＭＡ→ＭＢ→Ｑ１３→地，电机正转，车子前进，其他功能依此类推，不再赘述。Ｒ９为振荡电阻。ＲＸ－２中的{6} 、{7} 、{10} 、{11} 、{12} 脚分别为右转、左转、后退、前进、加速等功能的输出端。Ｒ２０、Ｄ１、Ｃ１、Ｃ１４组成简单的稳压电路，为ＲＸ－２提供稳定的工作电压，Ｄ２为隔离二极管。为使该车更加美观逼真， 笔者进行了小小的改进， 如图２中虚线所示。购两只赛车专用小灯泡，两只ＬＥＤ按图安装，小灯泡作遥控车的前大灯使用，ＬＥＤ为倒车灯。当车子前进时，大灯亮，ＬＥＤ反偏不亮；倒车时在前大灯亮着的同时，ＬＥＤ为正偏也亮起来作倒车灯使用。经如此改装后，夜晚玩车时，更为有趣。4 欢迎转载 , 信息来自电世界（遙控玩具车电路图及原理说明_电世界 -电工基础 , 电工知识 , 工控自动化 , 设备维修保养 , 欢迎光临电世界：/20.html
