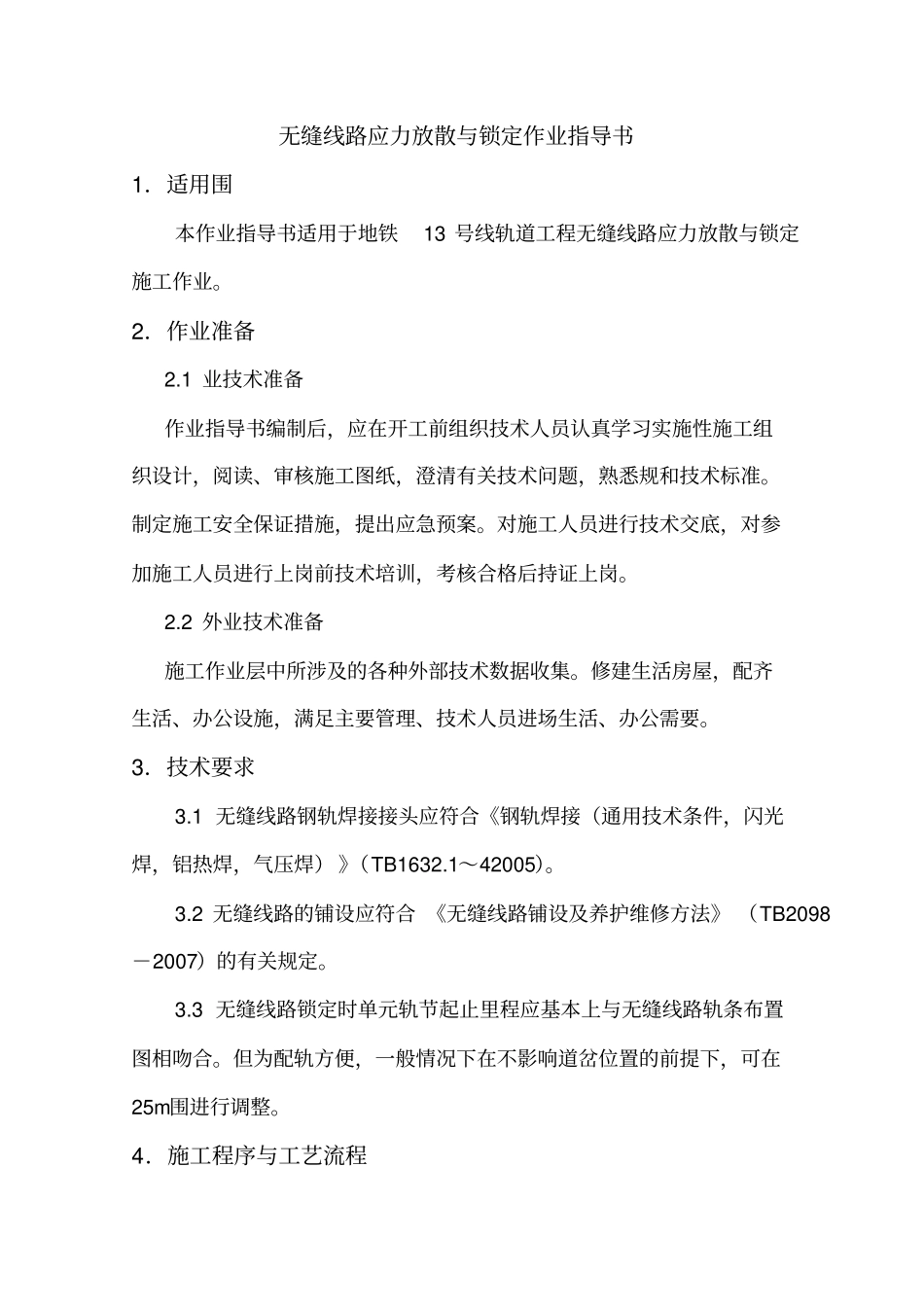

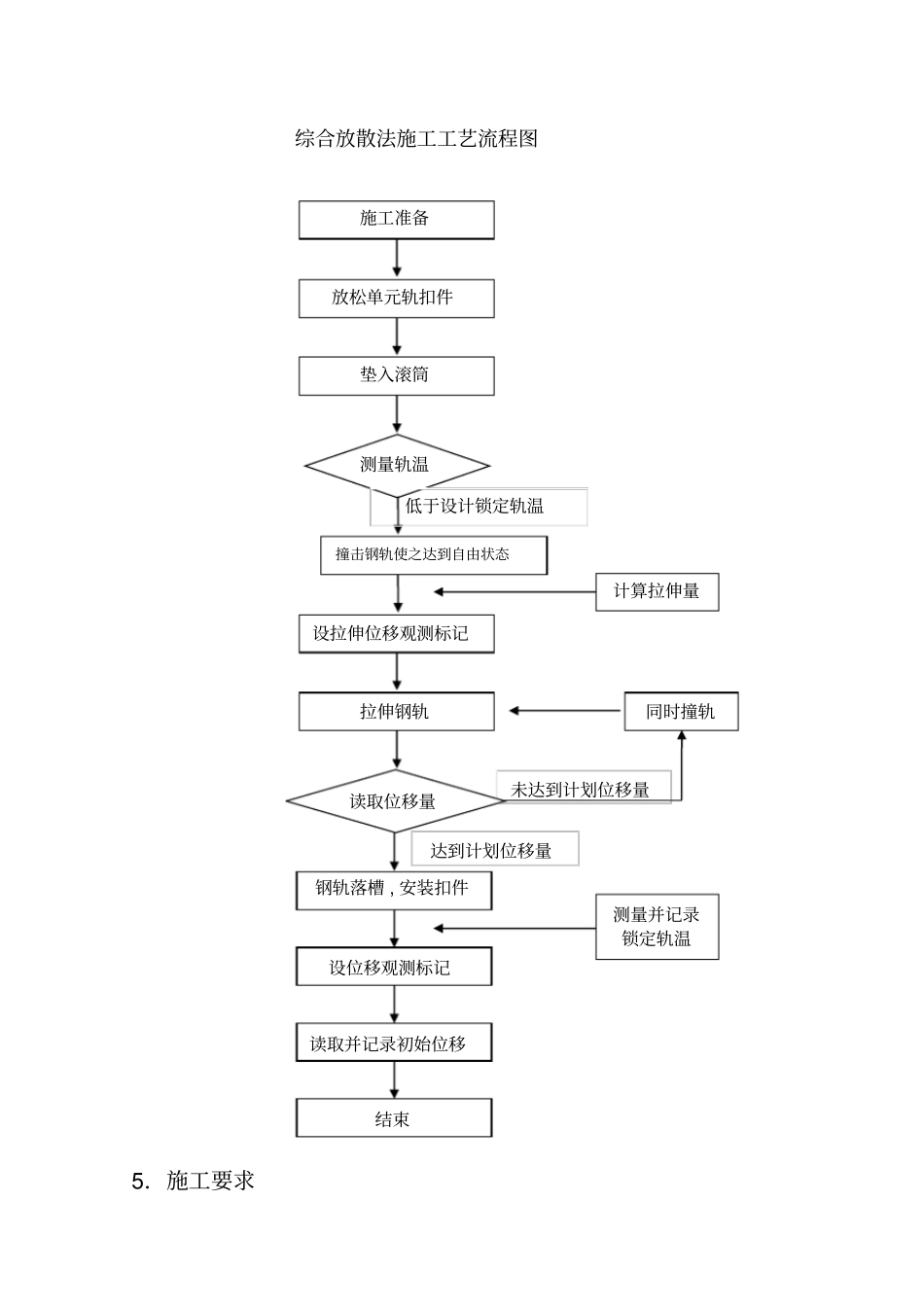

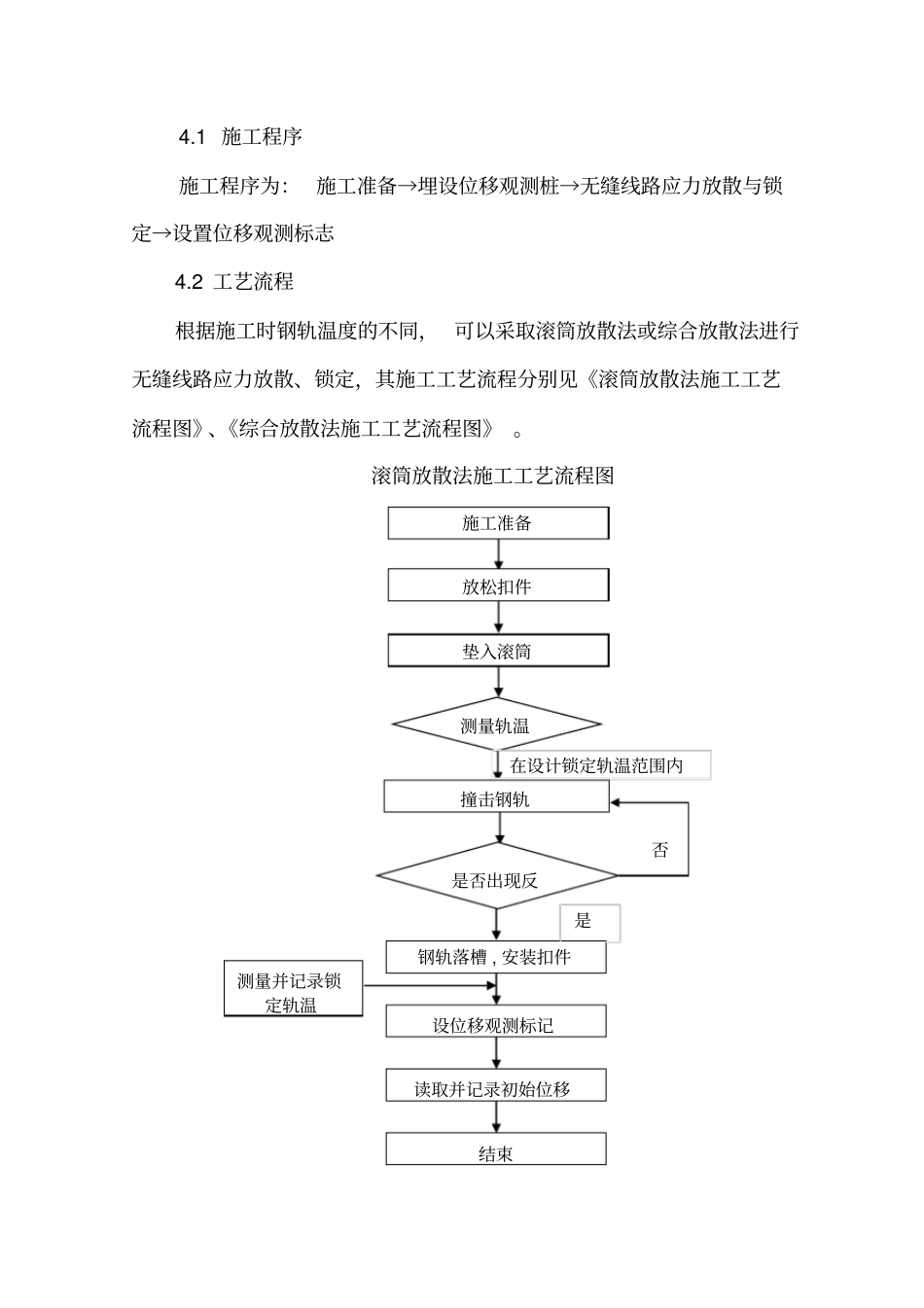

无缝线路应力放散与锁定作业指导书1．适用围本作业指导书适用于地铁13 号线轨道工程无缝线路应力放散与锁定施工作业。2．作业准备2.1 业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。3．技术要求3.1 无缝线路钢轨焊接接头应符合《钢轨焊接（通用技术条件，闪光焊，铝热焊，气压焊） 》（TB1632.1～42005）。3.2 无缝线路的铺设应符合 《无缝线路铺设及养护维修方法》 （TB2098－2007）的有关规定。3.3 无缝线路锁定时单元轨节起止里程应基本上与无缝线路轨条布置图相吻合。但为配轨方便，一般情况下在不影响道岔位置的前提下，可在25m围进行调整。4．施工程序与工艺流程4.1 施工程序施工程序为： 施工准备→埋设位移观测桩→无缝线路应力放散与锁定→设置位移观测标志4.2 工艺流程根据施工时钢轨温度的不同， 可以采取滚筒放散法或综合放散法进行无缝线路应力放散、锁定，其施工工艺流程分别见《滚筒放散法施工工艺流程图》、《综合放散法施工工艺流程图》 。滚筒放散法施工工艺流程图否施工准备放松扣件垫入滚筒测量轨温撞击钢轨是否出现反钢轨落槽 , 安装扣件设位移观测标记读取并记录初始位移结束在设计锁定轨温范围内是测量并记录锁定轨温综合放散法施工工艺流程图5．施工要求未达到计划位移量施工准备放松单元轨扣件垫入滚筒测量轨温撞击钢轨使之达到自由状态设拉伸位移观测标记拉伸钢轨读取位移量钢轨落槽 , 安装扣件设位移观测标记读取并记录初始位移结束计算拉伸量同时撞轨低于设计锁定轨温达到计划位移量测量并记录锁定轨温5.1 施工准备5.1.1 单元轨节的划分单元轨节应按照轨条配置计划表进行划分，一般情况下单元轨节的长度为 1000~2000m。第一单元轨节的实际长度应为第一次铺设锁定的长度L1 减去 L1 末端松开扣件的长度，第二单元轨节的实际长度应为第二次铺设锁定的长度 L2 加上 L1 末端松开扣件的长度再减去L2 末端松开扣件的长度，依次类推。5.1.2 位移观测桩的埋设5.1.2.1位移观测桩的埋设位置应根据单元轨节的划分情况，在无缝线路锁定...
