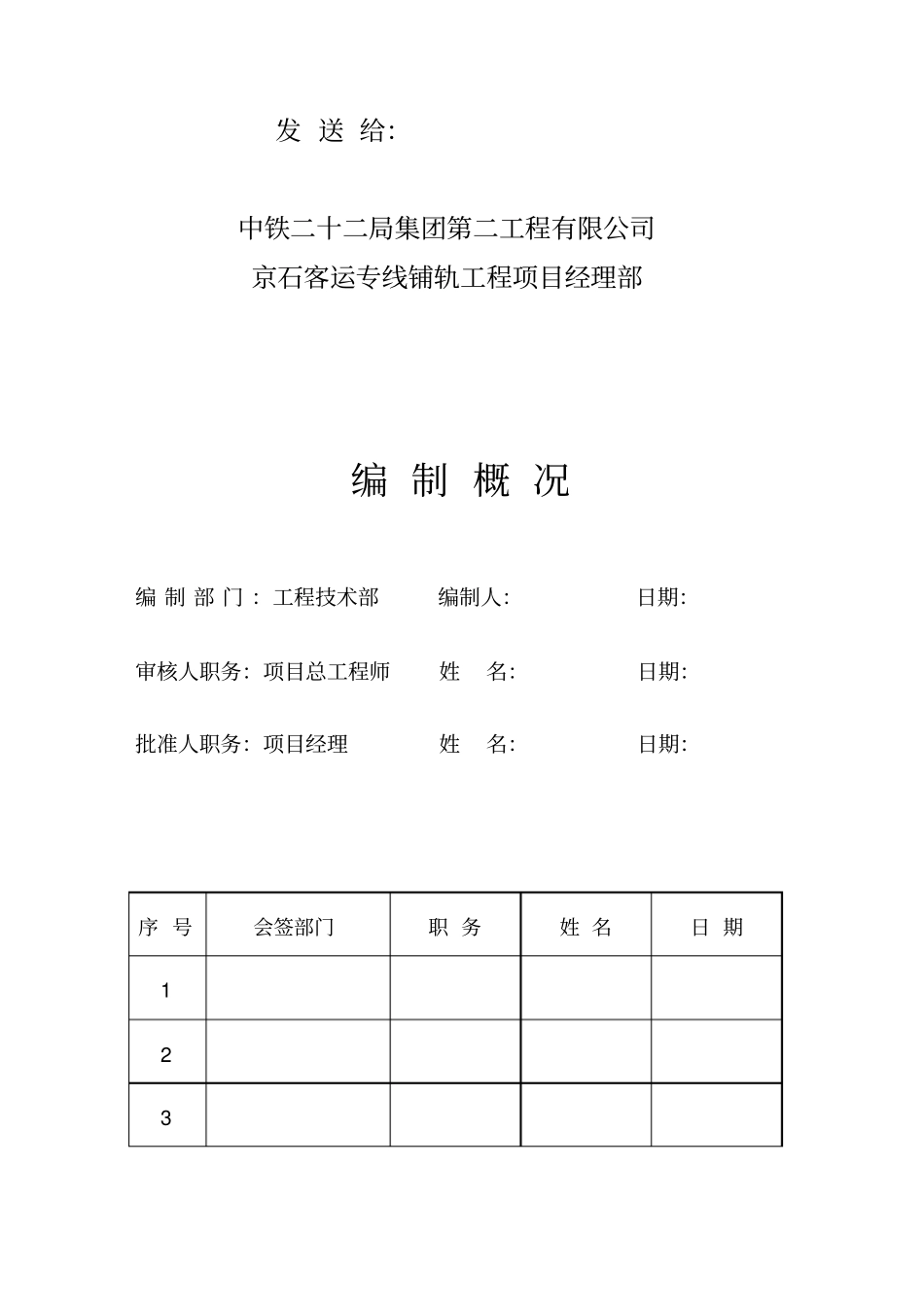

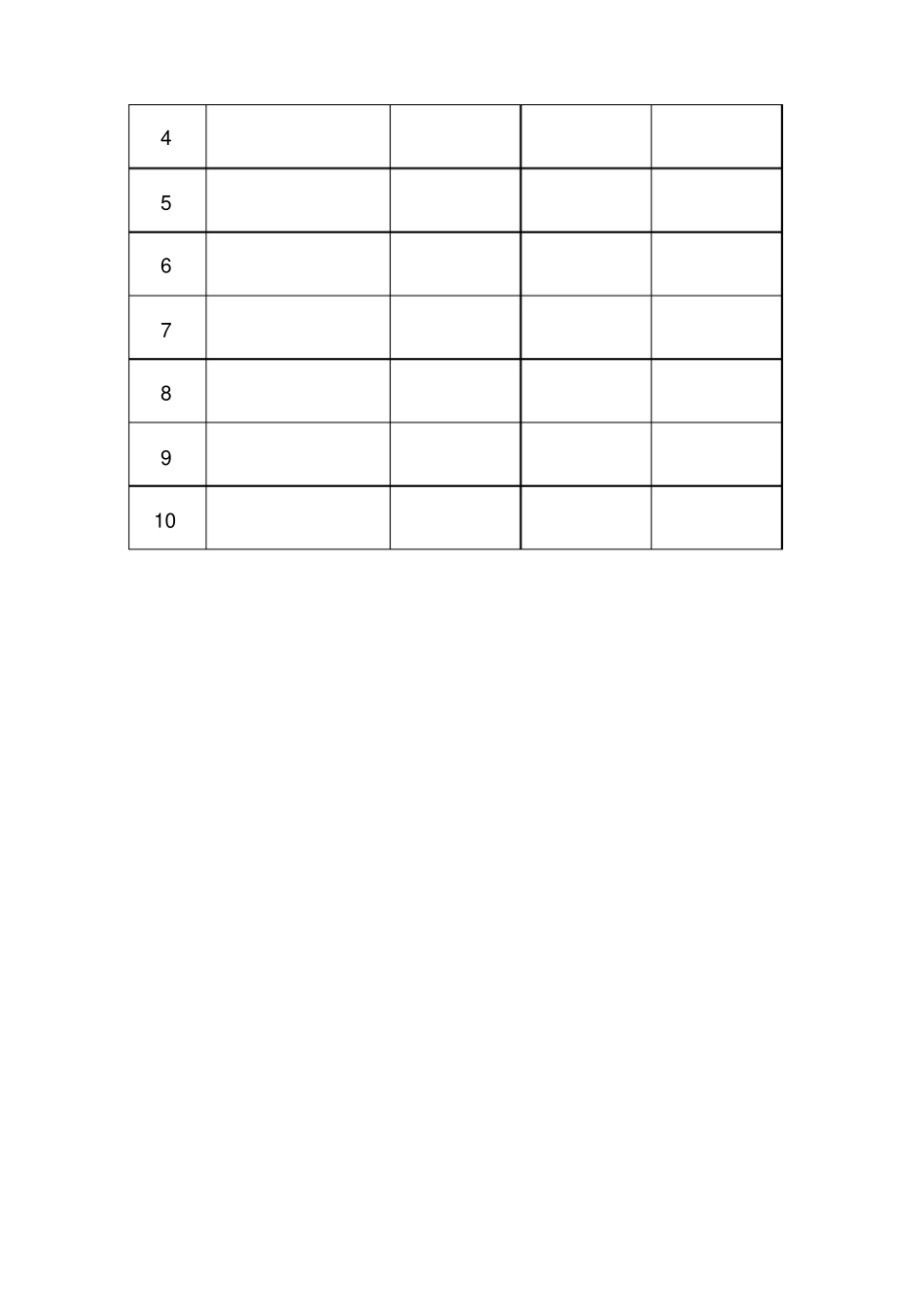

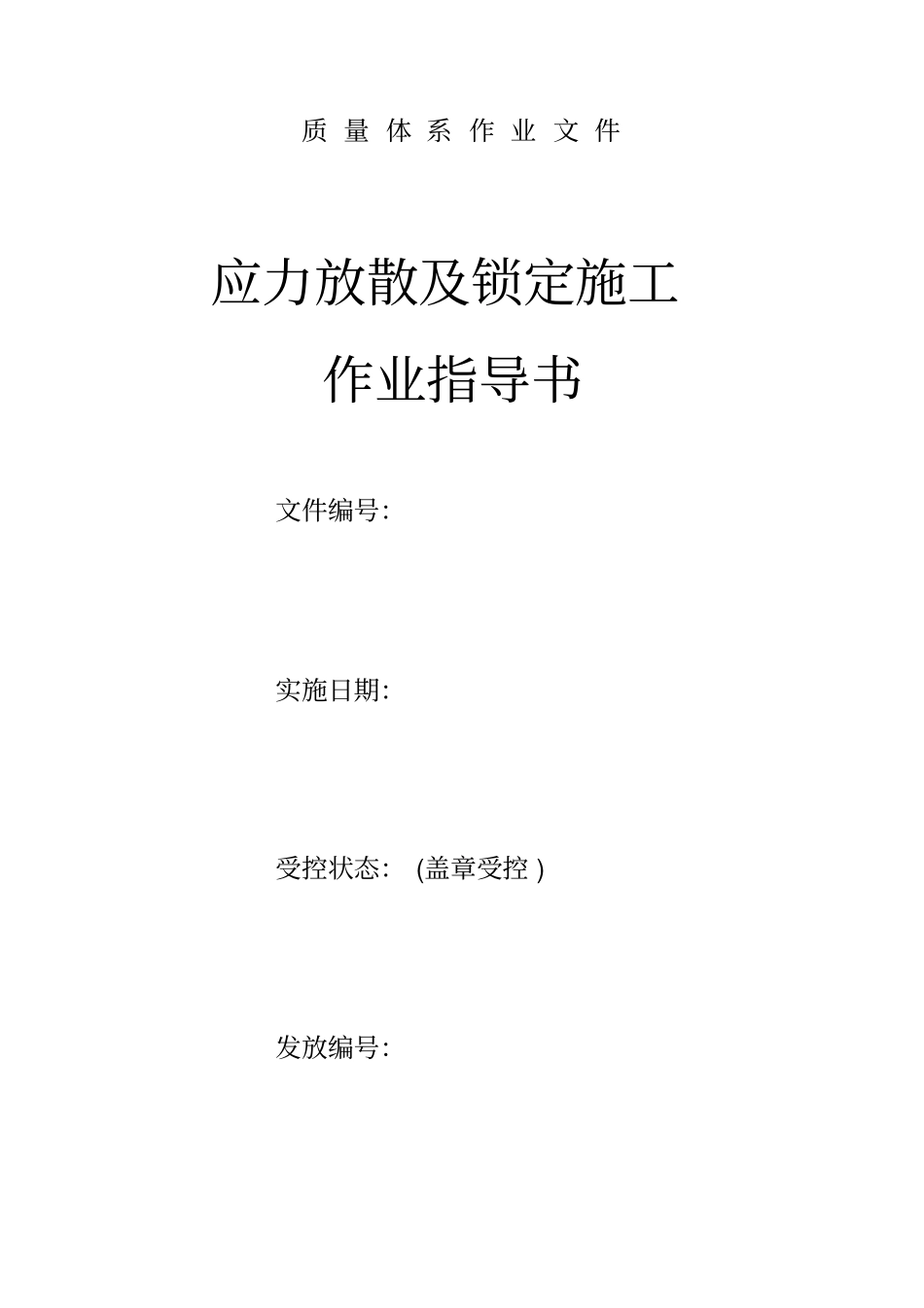

质 量 体 系 作 业 文 件应力放散及锁定施工作业指导书文件编号：实施日期：受控状态： (盖章受控 ) 发放编号：发 送 给：中铁二十二局集团第二工程有限公司京石客运专线铺轨工程项目经理部编 制 概 况编 制 部 门 ：工程技术部编制人：日期：审核人职务：项目总工程师姓名：日期：批准人职务：项目经理姓名：日期：序 号会签部门职 务姓 名日 期1 2 3 4 5 6 7 8 9 10 作业文件修改记录单修改日期页号条款修改内容修改单号批准人修改人应力放散及锁定作业指导书一、目的由于铺设长钢轨时的轨温与单元轨设计锁定轨温并不一致，在焊轨等作业时，也可能造成钢轨温度的变化， 内部产生温度应力。 因此，为了防止无缝线路的长轨条因气温变化和车辆运行等引起的折断或胀轨跑道，必须对长轨条进行应力放散处理，并进行强有力的锁定，以确保线路的高稳定性。二、作业方法无缝线路应力放散及锁定可采用拉伸器滚筒法或自然滚筒法。当施工作业时的轨温在设计锁定轨温范围内时，应采用自然滚筒法施工；当施工作业时的轨温低于设计锁定轨温时，应采用拉伸器滚筒法施工。三、适用范围适用于京石铁路客运专线无缝线路的应力放散及锁定作业。四、技术标准1、区间无缝线路锁定轨温为25℃，站内外侧道岔前后500m 设计锁定轨温为 23℃；2、单元轨节长度1500m ，特殊条件下最短不得小于200m ，最大不长于 2000m ；3、WJ-8c 扣件弹条的安装扭矩为160N ·m。4、合龙口插入短轨的长度不得小于32m 。5、放散应力时，每隔100m 设一临时位移观测点观测钢轨的位移量，及时排除影响放散的障碍，达到应力放散均匀、彻底。6、两股钢轨需同步锁定，线路锁定后才能撤除拉伸器。7、拉伸器撤除后，已锁定单元轨节自由端会产生回缩量，下一单元轨节拉伸锁定时，应将该回缩量计入单元轨节拉伸量。8、位移观测桩设置规定：位移观测桩按设计设置。单元轨节起终点的位移观测桩宜与单元轨节焊接接头对应，纵向相错量不应大于30m。位移观测桩与电务设备错开。具体要求详见《京石无缝线路位移观测方案》附后。四、所需设备机具应力放散每次 1.5km ，分成 3 个组，每组又分 3 个班，每组负责500 米长轨条扣件的拆装及机具的安放。主要设备机具一览表序号名称规格、型号单位数量备注1 闪光焊机K922 台1 2 轨道车辆1 3 平板车辆1 4 锯轨机HC355 台2 5 液压钢轨拉伸器TR75 台3 6 撞轨器台3 7 滚轮个400 8 轨温计数 显块10...
