全光交换网络及网络结构VIP免费

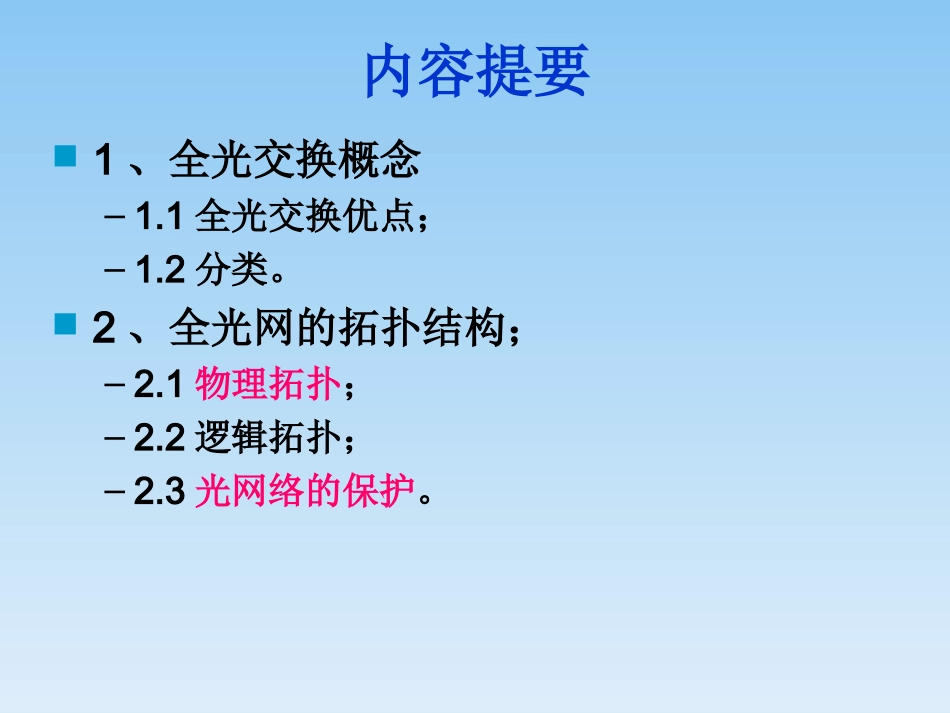

全光交换及全光网络结构2010.11内容提要1、全光交换概念–1.1全光交换优点；–1.2分类。2、全光网的拓扑结构；–2.1物理拓扑；–2.2逻辑拓扑；–2.3光网络的保护。内容提要1、全光交换概念–1.1全光交换优点；–1.2分类。2、全光网的拓扑结构；–2.1物理拓扑；–2.2逻辑拓扑；–2.3光网络的保护。1.全光交换序–光纤的巨大频带资源和优异的传输性能可实现高速率大容量传输。–传输容量的快速增长带来对交换系统更大的压力和动力。全光交换概念AON中，光交换分为光路交换和光分组交换光路交换便于和传统的电信网以及面向连接的ATM技术相结合，因而研究的多，也最接近实用化。但随着光分组交换机和WDM技术的成熟，毫无疑问，光分组交换WDM网络是IP业务的最佳承载实体。1.1光交换的优点光信号在通过光交换单元时，不需经过光电、电光转换……响应速度高，透明传输由于光逻辑器件的功能还很简单，不能完成控制部分复杂的逻辑处理功能，因此目前的光交换单元还都是主要由电信号控制，即电控光交换。1.2分割方式光交换系统电路交换SDTDCDWD/FD光交换网络交换方式光分组交换ATMOS控制回路2.全光网络结构网络——定义为提供通信服务的所有实体及逻辑配置。全光网络——从信息传递的角度，定义为“完成信息传递功能的手段，是网络逻辑功能的集合”。2.1全光网的拓扑结构拓扑——–就是网络的形状，包括一组节点的集合和一组点到点的光纤链路的集合。任何通信网络都存在两种拓扑结构——–物理拓扑——•表征为网络节点的物理结构–逻辑拓扑——•表征为网络节点间业务分布情况2.1.1物理拓扑物理拓扑——就是网络节点的物理连接关系，从组成上讲，它是网络节点与光缆链路的集合。常见结构——•线型•星型•树型•环型•网孔型五种拓扑结构比较线型星型树型环型网孔型原理图描述节点类型优点不足用途2.1.1.1线型拓扑2.1.1.1线型拓扑2.1.1.2星型拓扑中心节点从节点2.1.1.3树型拓扑2.1.1.4环型拓扑2.1.1.4环型拓扑2.1.1.5网孔型拓扑2.1.2逻辑拓扑——网络节点之间业务的分布状况。它与物理拓扑紧密联系常见结构：–１）星型拓扑；–２）平衡式拓扑；–３）网状拓扑。2.1.2.1星型拓扑2.1.2.2平衡式拓扑2.1.2.3网状拓扑2.1.3物理拓扑与逻辑拓扑比较物理拓扑逻辑拓扑基础反映设计目的2.2全光网的保护四种保护方式：1+11：11：NM：N2.2.11+12.2.21：12.2.21：N
