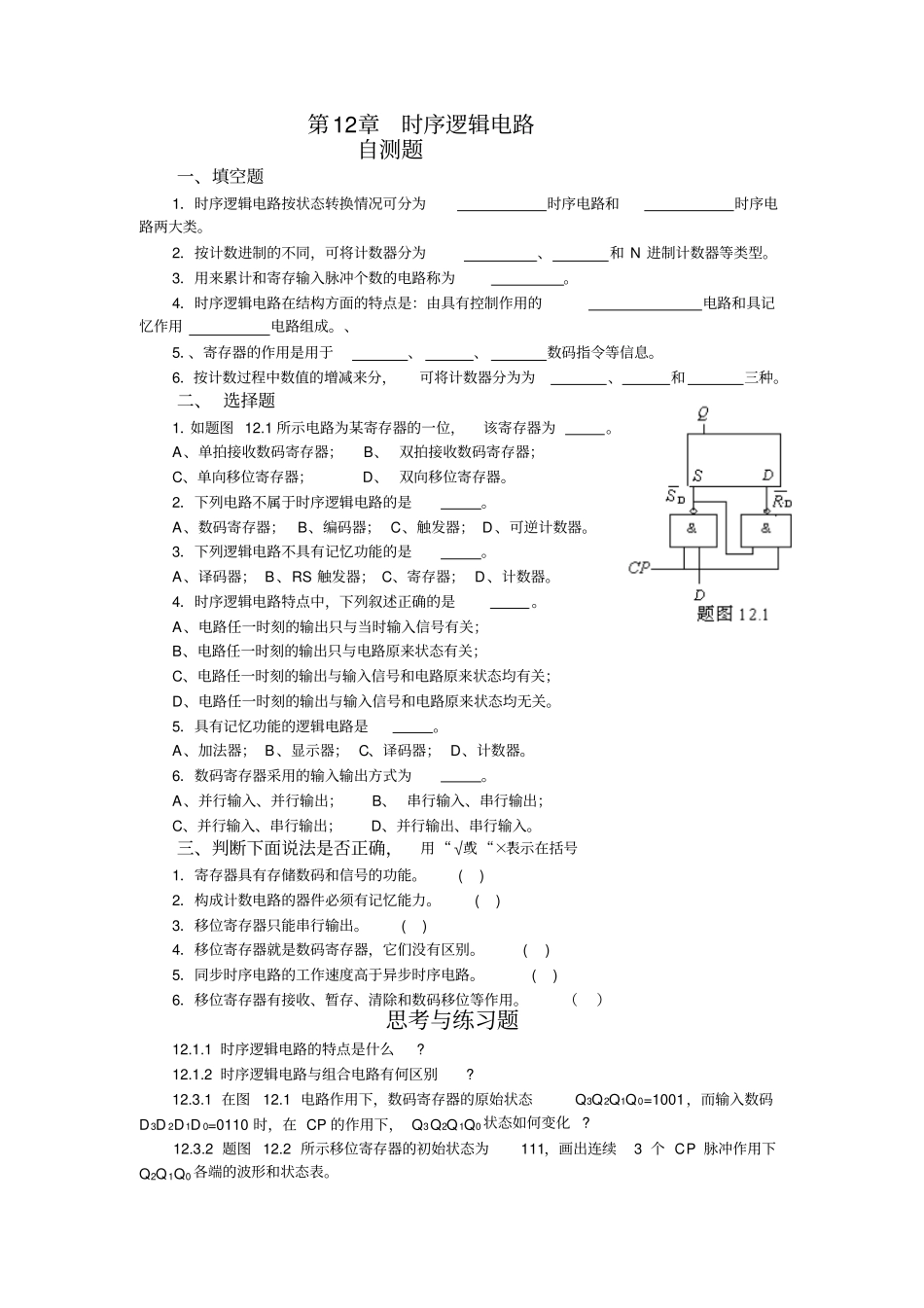

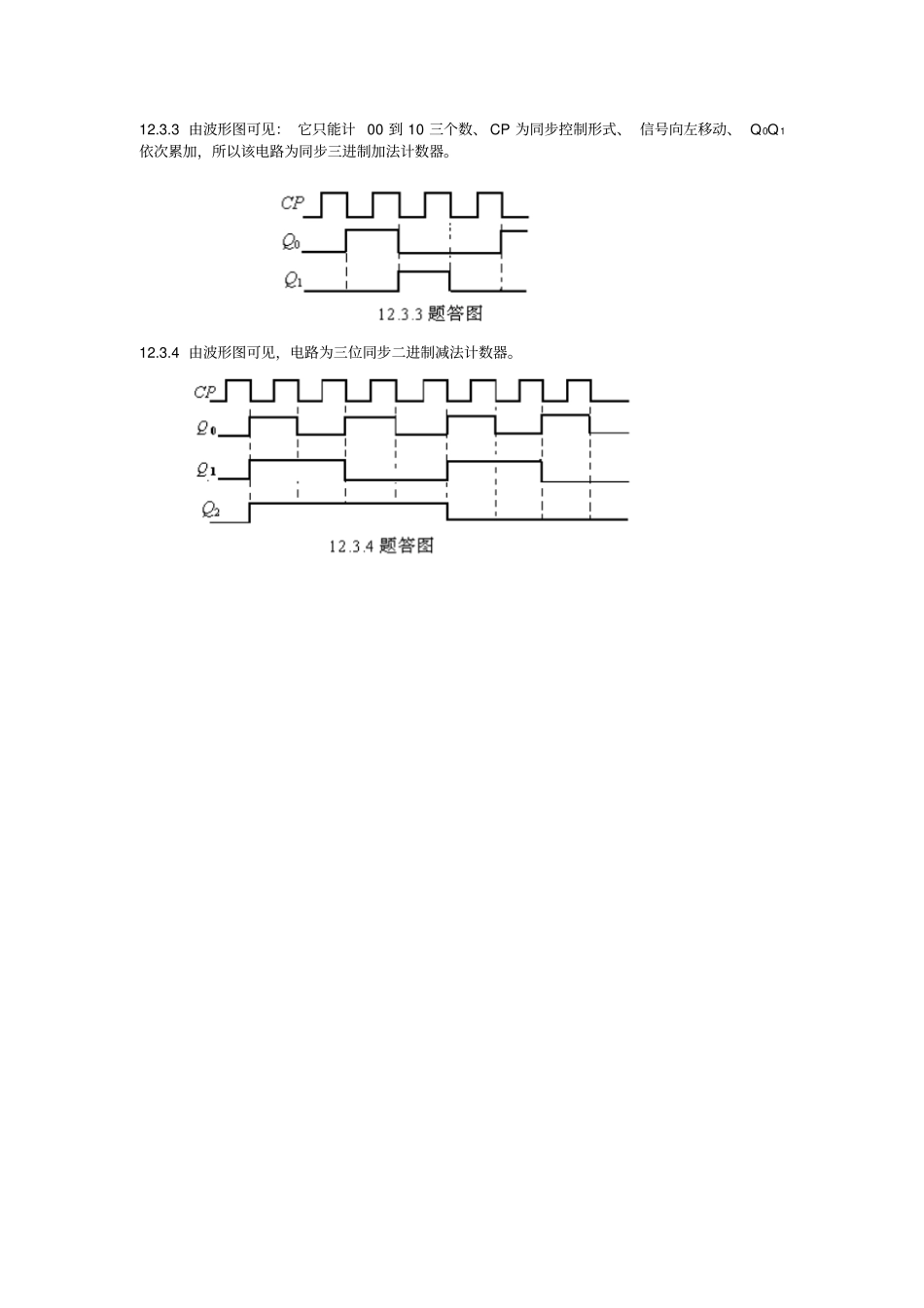

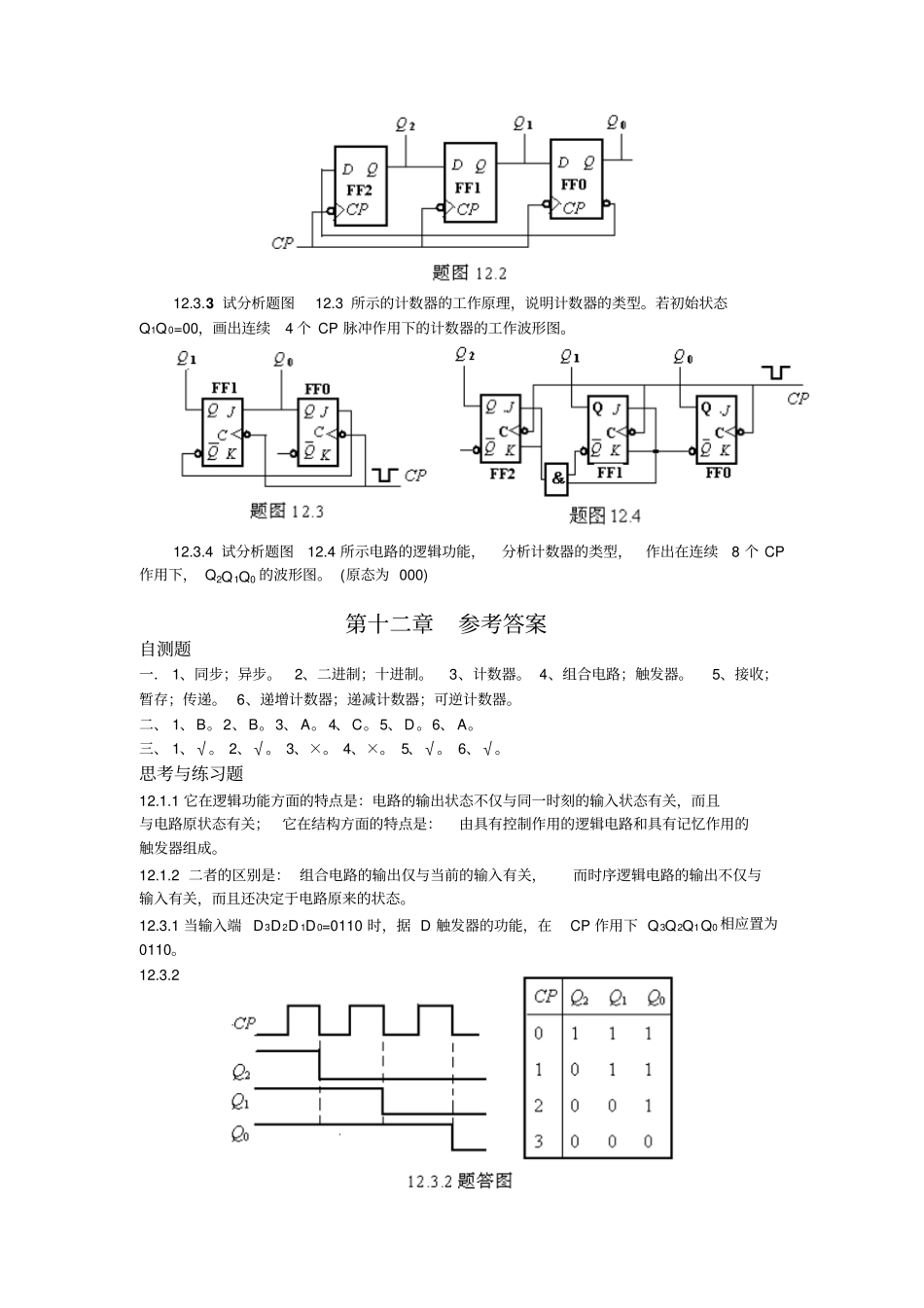

第12章时序逻辑电路自测题一、填空题1．时序逻辑电路按状态转换情况可分为时序电路和时序电路两大类。2．按计数进制的不同，可将计数器分为、和 N 进制计数器等类型。3．用来累计和寄存输入脉冲个数的电路称为。4．时序逻辑电路在结构方面的特点是：由具有控制作用的电路和具记忆作用电路组成。、5．、寄存器的作用是用于、、数码指令等信息。6．按计数过程中数值的增减来分，可将计数器分为为、和三种。二、 选择题1．如题图 12.1 所示电路为某寄存器的一位，该寄存器为。A、单拍接收数码寄存器；B、 双拍接收数码寄存器；C、单向移位寄存器；D、 双向移位寄存器。2．下列电路不属于时序逻辑电路的是。A、数码寄存器；B、编码器； C、触发器； D、可逆计数器。3．下列逻辑电路不具有记忆功能的是。A、译码器； B、RS 触发器； C、寄存器； D、计数器。4．时序逻辑电路特点中，下列叙述正确的是。A、电路任一时刻的输出只与当时输入信号有关；B、电路任一时刻的输出只与电路原来状态有关；C、电路任一时刻的输出与输入信号和电路原来状态均有关；D、电路任一时刻的输出与输入信号和电路原来状态均无关。5．具有记忆功能的逻辑电路是。A、加法器； B、显示器； C、译码器； D、计数器。6．数码寄存器采用的输入输出方式为。A、并行输入、并行输出；B、 串行输入、串行输出；C、并行输入、串行输出；D、并行输出、串行输入。三、判断下面说法是否正确，用“√"或“×"表示在括号1．寄存器具有存储数码和信号的功能。( )2．构成计数电路的器件必须有记忆能力。( ) 3．移位寄存器只能串行输出。( ) 4．移位寄存器就是数码寄存器，它们没有区别。( ) 5．同步时序电路的工作速度高于异步时序电路。( ) 6．移位寄存器有接收、暂存、清除和数码移位等作用。（）思考与练习题12.1.1 时序逻辑电路的特点是什么? 12.1.2 时序逻辑电路与组合电路有何区别? 12.3.1 在图12.1 电路作用下，数码寄存器的原始状态Q3Q2Q1Q0=1001，而输入数码D3D 2D1D 0=0110 时，在 CP 的作用下， Q3Q2Q1Q0 状态如何变化 ? 12.3.2 题图 12.2 所示移位寄存器的初始状态为111，画出连续3 个 CP 脉冲作用下Q2Q1Q0 各端的波形和状态表。12.3.3 试分析题图12.3 所示的计数器的工作原理，说明计数器的类型。若初始状态Q1Q0=00，画出连续4 个 CP 脉冲作用下的计数器的工作波形图。12.3.4 试分析题图12.4 所示电路的逻辑功能，分析计...
