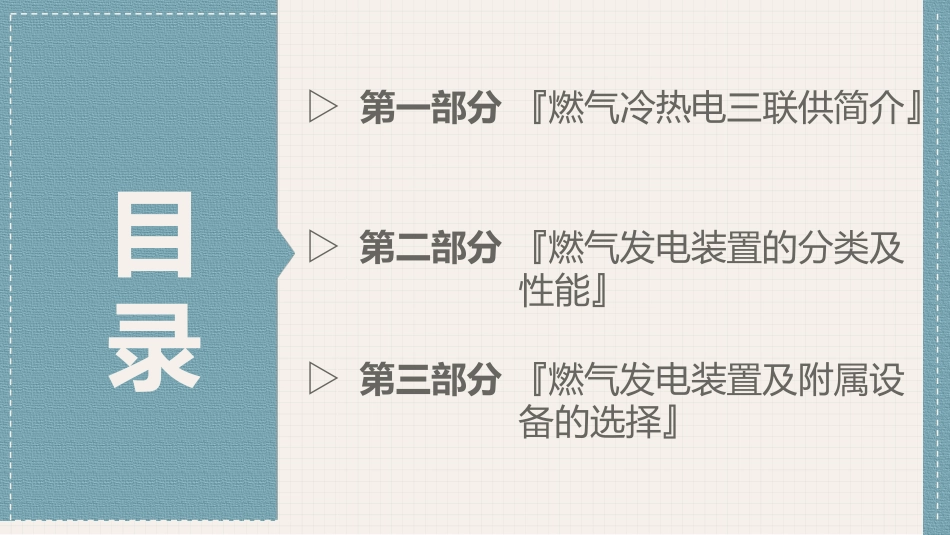

燃气冷热电三联供系统发电装置郭喜亮目录▷第一部分『燃气冷热电三联供简介』▷第二部分『燃气发电装置的分类及性能』▷第三部分『燃气发电装置及附属设备的选择』第一部分『燃气冷热电三联供简介』燃气冷热电三联供简介1燃气冷热电三联供，即CCHP（CombinedCooling，HeatingandPower），是指以天然气为主要燃料带动燃气轮机或内燃机等产生动力驱动发电机发电，满足用户的电力需求，系统排出的废热通过余热回收利用设备（余热锅炉）向用户供热、供冷和生活热水。燃气冷热电三联供技术作为分布式能源的一种，因其技术新颖、建设周期短、系统综合效率高，已经在发达国家得到了广泛的认可。燃气冷热电三联供技术通过对一次能源的梯级利用，提高了能源的综合利用率，减少了污染物排放；三联供机房可以建在终端用户附近，减少能源输送过程中的损耗，节能效果明显；三联供系统与大电网互相依靠、互为补充，提高了能源系统的可靠性，有助于应对突发事件。CCHP系统典型流程见图1。天然气进入燃气内燃机燃烧，带动发电机发电，发电机产生的烟气和缸套冷却水，通过烟气热水型余热机提供冷量或热量。从图1可以看出：燃气发电装置是燃气冷热电三联供系统的核心设备，在具体的项目中，能否根据负荷大小、负荷性质，合理确定燃气发电装置的类型、容量，是直接影响项目在建成后能否经济运行的关键。•天然气分布式能源的类型燃气轮机＋余热锅炉＋蒸汽轮机＋蒸汽型溴冷机适合特点适用以燃气轮机—蒸汽轮机联合循环发电的冷热电联供系统。发电效率高，可供蒸汽区域型（工业园区、商业区）燃气轮机＋烟气型溴冷机适合特点适用以燃气轮机为发电机组的冷热电联供系统；燃气轮机排烟直接驱动烟气型溴冷机运行，可减少设备配置，降低设备投资费用，提高系统能量综合利用率。楼宇型（宾馆、医院、办公楼）•天然气分布式能源的类型第二部分『燃气发电装置的分类及性能』燃气发电装置的分类及性能2内燃机燃气轮机微型燃气轮机标题数字等都可以通过点击和重新输入进行更改。标题数字等都可以通过点击和重新输入进行更改。目前，以燃气内燃机发电装置和燃气轮机发电装置为动力的热电联产系统应用相对较多，综合效率也较高，技术比较成熟，运行比较稳定，其中燃气内燃机发电装置的额定功率通常在50～5000kW，而燃气轮机发电装置的额定功率一般在800kW以上。燃气内燃机发电装置2.1曲柄连杆机构配气机构供给系统润滑系统冷却系统点火系统起动系统12V190系列燃气机由一个机体、两大机构和六大系统组成。电子调速系统一个机体两大机构六大系统燃气内燃机发电装置内燃机做功原理•活塞式内燃机以往复活塞式最为普遍。活塞式内燃机将燃料和空气混合，在其气缸内燃烧，释放出的热能使气缸内产生高温高压的燃气。燃气膨胀推动活塞作功，再通过曲柄连杆机构或其他机构将机械功输出，驱动从动机械工作。•原理图：吸气冲程压缩冲程做功冲程排气冲程2.1燃气内燃机发电装置优点发电效率比较高。其次是设备集成度高，安装快捷，对于气体中的粉尘要求不高，基本不需要水，设备的每kW造价也比较低。缺点1，燃气内燃机发电装置燃烧低热值燃料时，机组出力明显下降，一台燃烧热值8000kcal/m3天然气燃料的500kW级燃气内燃机发电装置，在使用低热值4000kcal/m3的焦化煤气时，出力可能下降到350～400kW左右；2，燃气内燃机发电装置需要频繁更换机油和火花塞，消耗材料比较大，也影响了设备的可用性和可靠性两个主要利用指标，对设备利用率影响比较大，有时甚至不得不采取增加发动机组台数的办法，来消除利用率低的影响。2.1燃气轮机发电装置燃气轮机是以连续流动的气体为工质带动叶轮高速旋转，将燃料的能量转变为有用功的内燃式动力机械，是一种旋转叶轮式热力发动机。燃气轮机发电装置主要由压气机、燃烧室和汽轮机组成。压气机将空气压缩进入燃烧室，在燃烧室内与喷入的燃气（如天然气）混合燃烧，之后在汽轮机里膨胀，驱动叶轮转动，使其驱动发电机发电。燃气轮机由静止起动时，需用起动机带着旋转，待加速到能独立运行后，起动机才脱开。2.2燃气轮机发电装置燃烧室压气机透平•压气机由转子和气缸构成，17-18级叶片镶嵌在轮毂...
