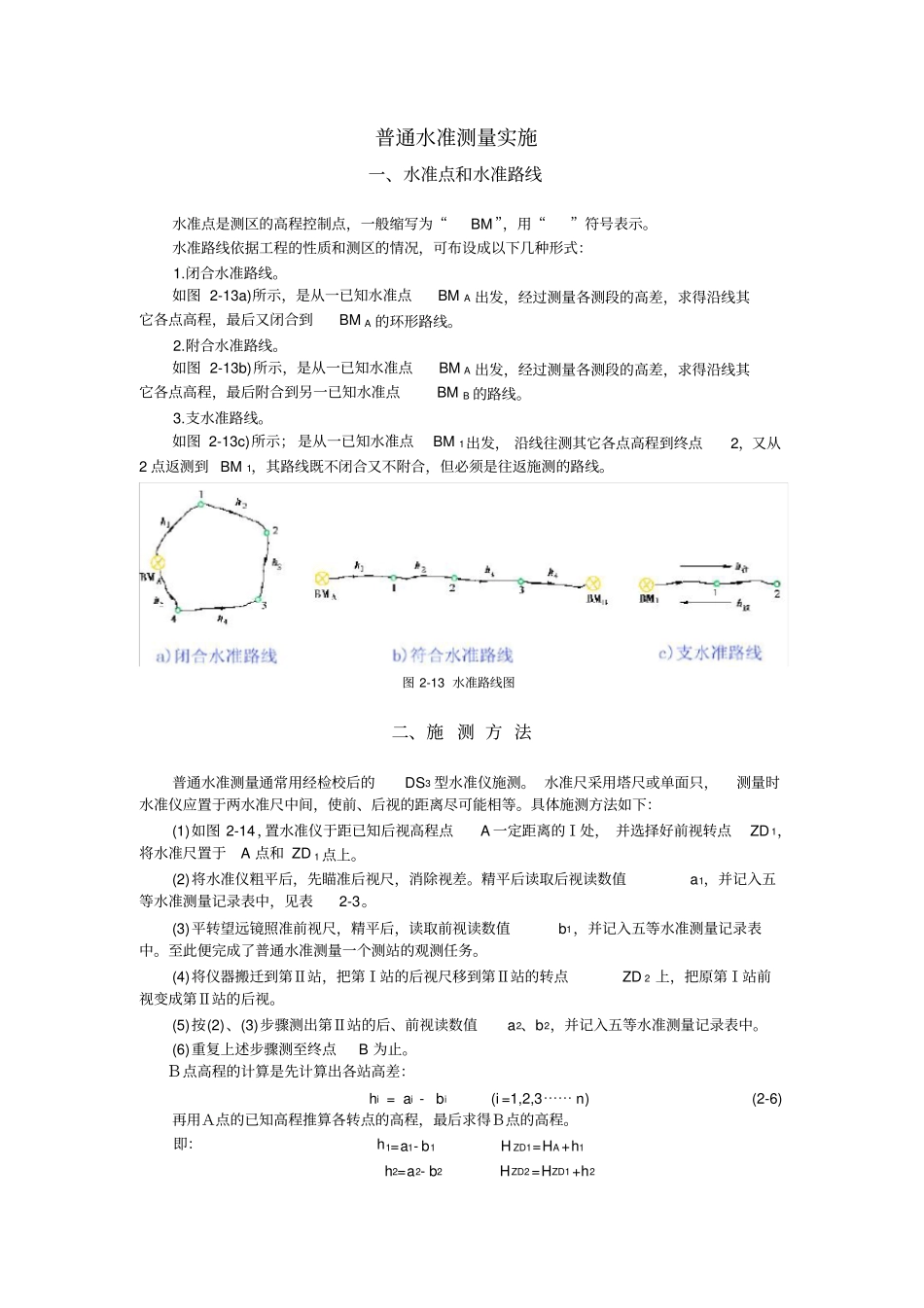

普通水准测量实施一、水准点和水准路线水准点是测区的高程控制点，一般缩写为“BM ”，用“”符号表示。水准路线依据工程的性质和测区的情况，可布设成以下几种形式：1.闭合水准路线。如图 2-13a)所示，是从一已知水准点BM A 出发，经过测量各测段的高差，求得沿线其它各点高程，最后又闭合到BM A 的环形路线。2.附合水准路线。如图 2-13b)所示，是从一已知水准点BM A 出发，经过测量各测段的高差，求得沿线其它各点高程，最后附合到另一已知水准点BM B 的路线。3.支水准路线。如图 2-13c)所示； 是从一已知水准点BM 1出发， 沿线往测其它各点高程到终点2，又从2 点返测到 BM 1，其路线既不闭合又不附合，但必须是往返施测的路线。图 2-13 水准路线图二、施 测 方 法普通水准测量通常用经检校后的DS3 型水准仪施测。 水准尺采用塔尺或单面只，测量时水准仪应置于两水准尺中间，使前、后视的距离尽可能相等。具体施测方法如下：(1)如图 2-14，置水准仪于距已知后视高程点A 一定距离的Ⅰ处， 并选择好前视转点ZD 1，将水准尺置于A 点和 ZD 1 点上。(2)将水准仪粗平后，先瞄准后视尺，消除视差。精平后读取后视读数值a1，并记入五等水准测量记录表中，见表2-3。(3)平转望远镜照准前视尺，精平后，读取前视读数值b1，并记入五等水准测量记录表中。至此便完成了普通水准测量一个测站的观测任务。(4)将仪器搬迁到第Ⅱ站，把第Ⅰ站的后视尺移到第Ⅱ站的转点ZD 2 上，把原第Ⅰ站前视变成第Ⅱ站的后视。(5)按(2)、(3)步骤测出第Ⅱ站的后、前视读数值a2、b2，并记入五等水准测量记录表中。(6)重复上述步骤测至终点B 为止。Ｂ点高程的计算是先计算出各站高差：hi = ai - bi (i =1,2,3⋯⋯ n)(2-6) 再用Ａ点的已知高程推算各转点的高程，最后求得Ｂ点的高程。即：h1=a1- b1H ZD1=HA +h1 h2=a2- b2HZD2=HZD1+h2 ⋯⋯⋯⋯hn=an- bnH B=H ZDn+hn将上列左边求和得：∑h=∑a- ∑ b=hAB (2-7) 从上列右边可知：HB=HA+∑h(2-8) 需要指出的是，在水准测量中，高程是依次由ZD 1、ZD 2⋯⋯等点传递过来的，这些传递高程的点称为转点。转点既有前视读数又有后视读数，转点的选择将影响到水准测量的观测精度，因此转点要选在坚实、凸起、明显的位置，在一般土地上应放置尺垫。三、校 核 方 法1．计算校核由公式 (2-7)看出， B 点对 A 点的高差等于各转点之间高差的代数和，也等于后视读数之和减去前视...
