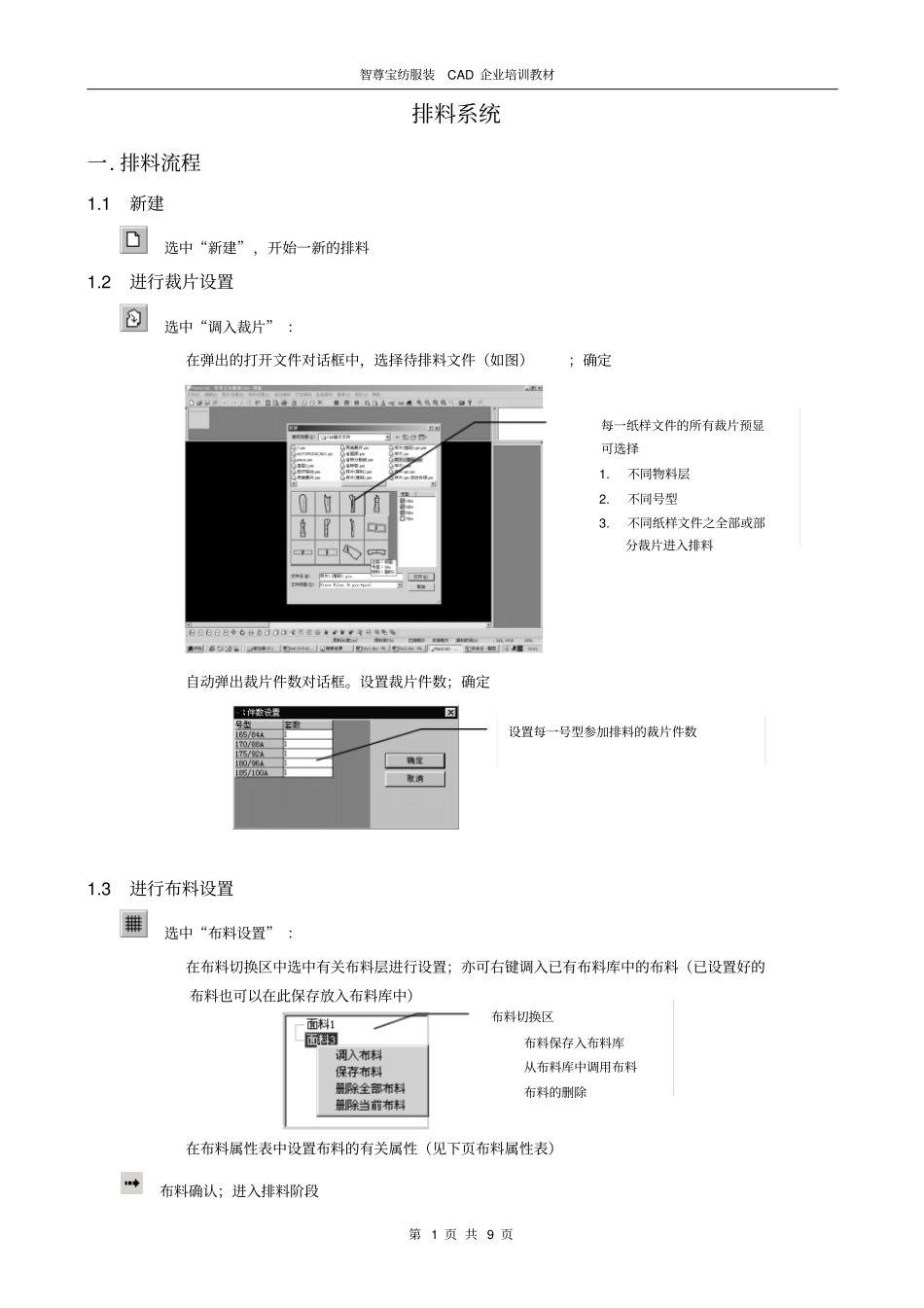

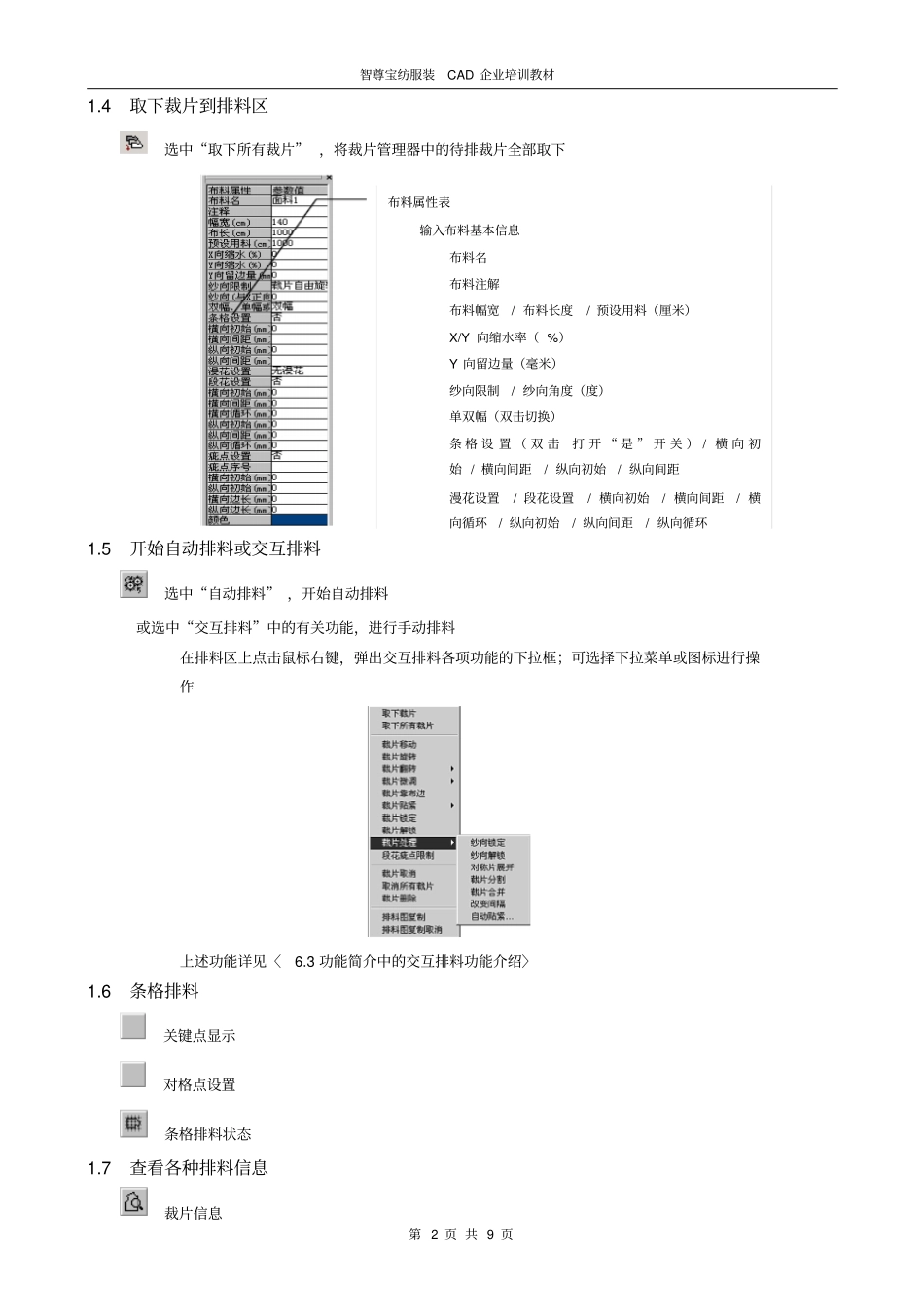

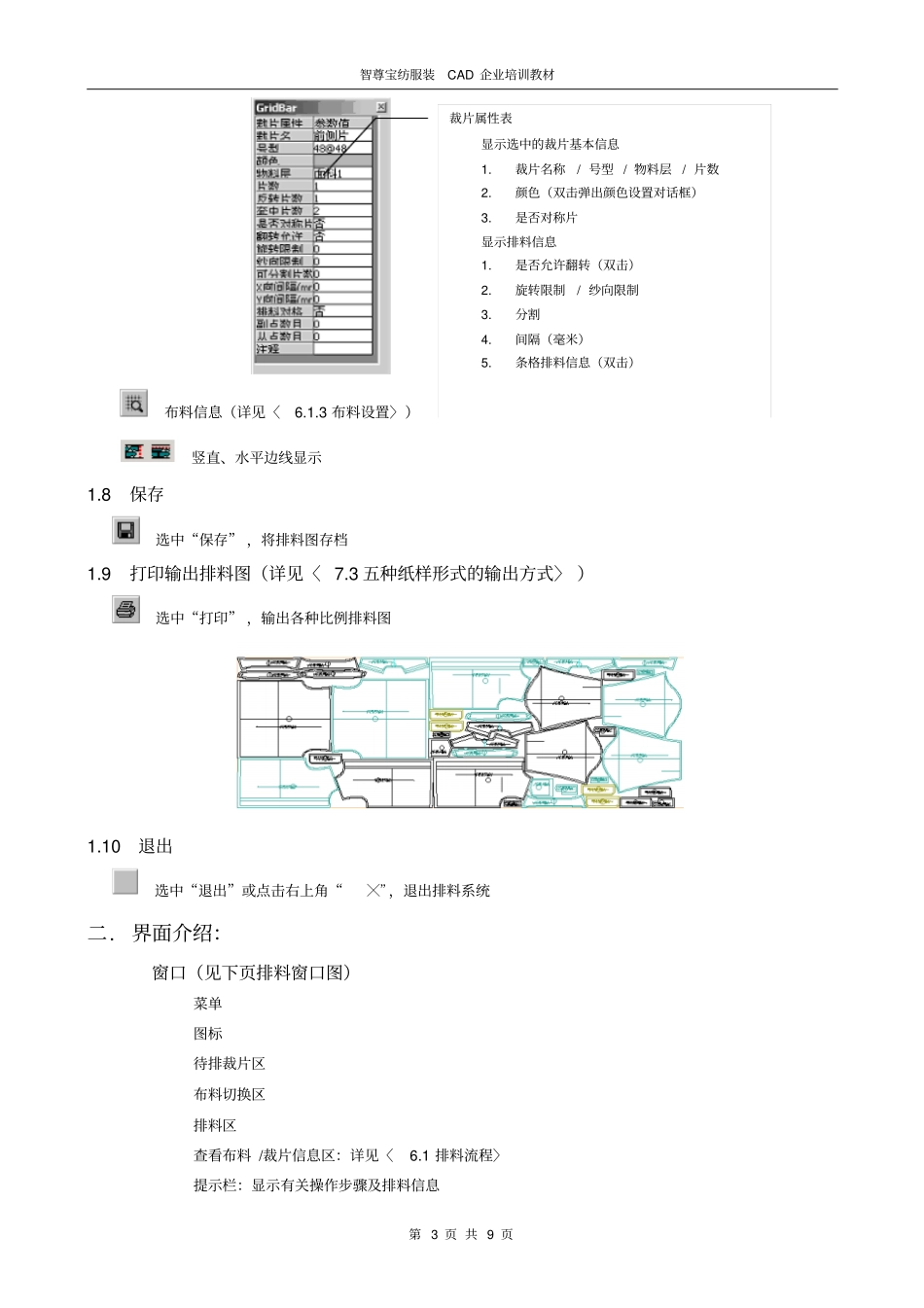

智尊宝纺服装CAD 企业培训教材第 1 页 共 9 页排料系统一. 排料流程1.1 新建选中“新建”,开始一新的排料1.2 进行裁片设置选中“调入裁片” :在弹出的打开文件对话框中,选择待排料文件(如图);确定自动弹出裁片件数对话框。设置裁片件数;确定1.3 进行布料设置选中“布料设置” :在布料切换区中选中有关布料层进行设置;亦可右键调入已有布料库中的布料(已设置好的布料也可以在此保存放入布料库中)在布料属性表中设置布料的有关属性(见下页布料属性表)布料确认;进入排料阶段每一纸样文件的所有裁片预显可选择1.不同物料层2.不同号型3.不同纸样文件之全部或部分裁片进入排料设置每一号型参加排料的裁片件数布料切换区布料保存入布料库从布料库中调用布料布料的删除智尊宝纺服装CAD 企业培训教材第 2 页 共 9 页1.4 取下裁片到排料区选中“取下所有裁片” ,将裁片管理器中的待排裁片全部取下1.5 开始自动排料或交互排料选中“自动排料” ,开始自动排料或选中“交互排料”中的有关功能,进行手动排料在排料区上点击鼠标右键,弹出交互排料各项功能的下拉框;可选择下拉菜单或图标进行操作上述功能详见〈6.3 功能简介中的交互排料功能介绍〉1.6 条格排料关键点显示对格点设置条格排料状态1.7 查看各种排料信息裁片信息布料属性表输入布料基本信息布料名布料注解布料幅宽/ 布料长度/ 预设用料(厘米)X/Y 向缩水率( %)Y 向留边量(毫米)纱向限制/ 纱向角度(度)单双幅(双击切换)条 格 设 置 ( 双 击打 开 “ 是 ” 开 关 ) / 横 向 初始 / 横向间距/ 纵向初始/ 纵向间距漫花设置/ 段花设置/ 横向初始/ 横向间距/ 横向循环/ 纵向初始/ 纵向间距/ 纵向循环智尊宝纺服装CAD 企业培训教材第 3 页 共 9 页布料信息(详见〈6.1.3 布料设置〉)竖直、水平边线显示1.8 保存选中“保存” ,将排料图存档1.9 打印输出排料图(详见〈 7.3 五种纸样形式的输出方式〉 )选中“打印” ,输出各种比例排料图1.10 退出选中“退出”或点击右上角“╳”,退出排料系统二. 界面介绍:窗口(见下页排料窗口图)菜单图标待排裁片区布料切换区排料区查看布料 /裁片信息区:详见〈6.1 排料流程〉提示栏:显示有关操作步骤及排料信息裁片属性表显示选中的裁片基本信息1.裁片名称/ 号型 / 物料层/ 片数2.颜色(双击弹出颜色设置对话框)3.是否对称片显示排料信息1.是否允...
