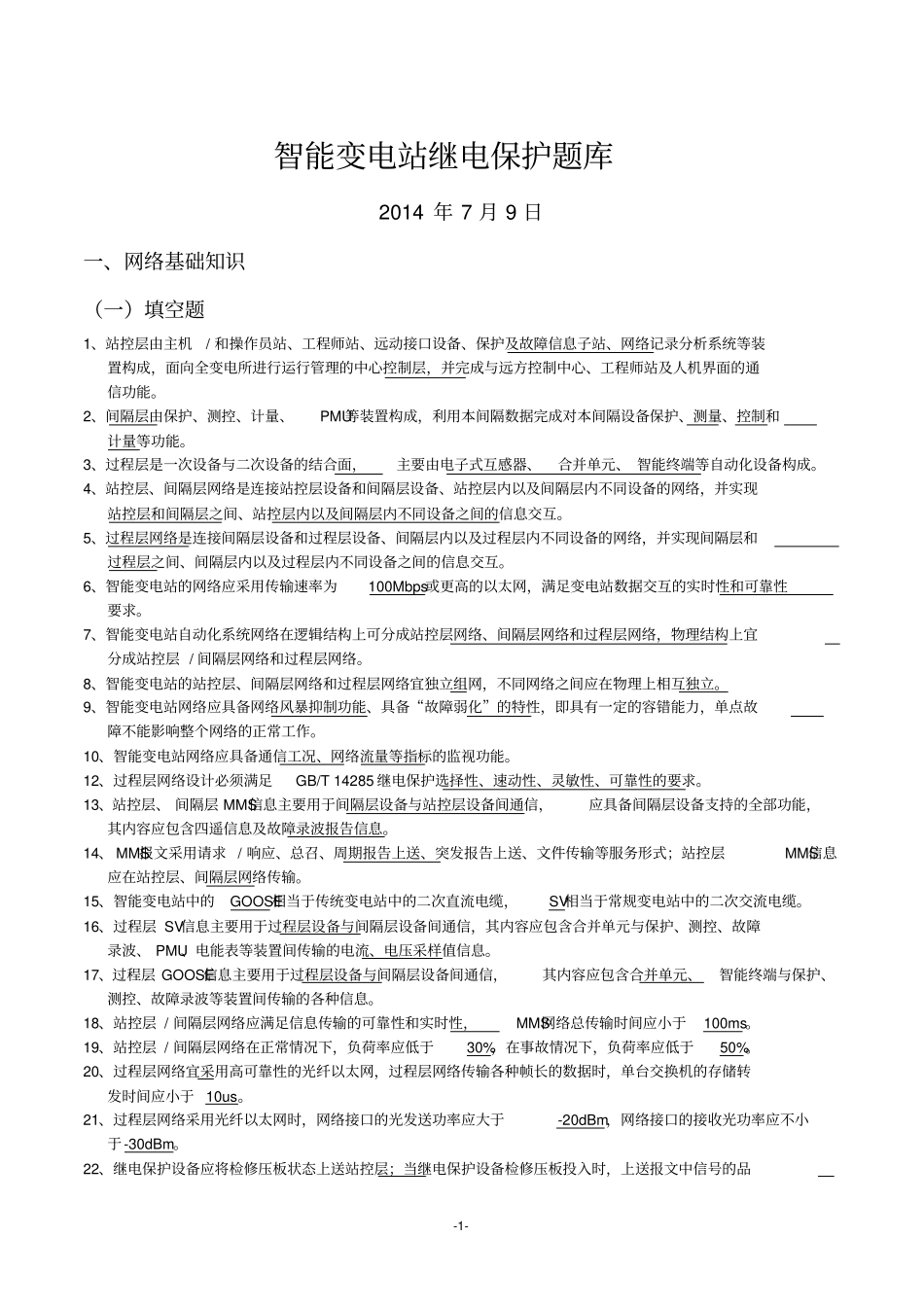

-1- 智能变电站继电保护题库2014 年 7 月 9 日一、网络基础知识（一）填空题1、站控层由主机/ 和操作员站、工程师站、远动接口设备、保护及故障信息子站、网络记录分析系统等装置构成，面向全变电所进行运行管理的中心控制层，并完成与远方控制中心、工程师站及人机界面的通信功能。2、间隔层由保护、测控、计量、PMU等装置构成，利用本间隔数据完成对本间隔设备保护、测量、控制和计量等功能。3、过程层是一次设备与二次设备的结合面，主要由电子式互感器、合并单元、 智能终端等自动化设备构成。4、站控层、间隔层网络是连接站控层设备和间隔层设备、站控层内以及间隔层内不同设备的网络，并实现站控层和间隔层之间、站控层内以及间隔层内不同设备之间的信息交互。5、过程层网络是连接间隔层设备和过程层设备、间隔层内以及过程层内不同设备的网络，并实现间隔层和过程层之间、间隔层内以及过程层内不同设备之间的信息交互。6、智能变电站的网络应采用传输速率为100Mbps或更高的以太网，满足变电站数据交互的实时性和可靠性要求。7、智能变电站自动化系统网络在逻辑结构上可分成站控层网络、间隔层网络和过程层网络，物理结构上宜分成站控层 / 间隔层网络和过程层网络。8、智能变电站的站控层、间隔层网络和过程层网络宜独立组网，不同网络之间应在物理上相互独立。9、智能变电站网络应具备网络风暴抑制功能、具备“故障弱化”的特性，即具有一定的容错能力，单点故障不能影响整个网络的正常工作。10、智能变电站网络应具备通信工况、网络流量等指标的监视功能。12、过程层网络设计必须满足GB/T 14285 继电保护选择性、速动性、灵敏性、可靠性的要求。13、站控层、 间隔层 MMS信息主要用于间隔层设备与站控层设备间通信，应具备间隔层设备支持的全部功能，其内容应包含四遥信息及故障录波报告信息。14、 MMS报文采用请求 / 响应、总召、周期报告上送、突发报告上送、文件传输等服务形式；站控层MMS信息应在站控层、间隔层网络传输。15、智能变电站中的GOOSE相当于传统变电站中的二次直流电缆，SV相当于常规变电站中的二次交流电缆。16、过程层 SV信息主要用于过程层设备与间隔层设备间通信，其内容应包含合并单元与保护、测控、故障录波、 PMU、电能表等装置间传输的电流、电压采样值信息。17、过程层 GOOSE信息主要用于过程层设备与间隔层设备间通信，其内容应包含合并单元、智能终端与保护、测控、故障录波等装置间传输的...
