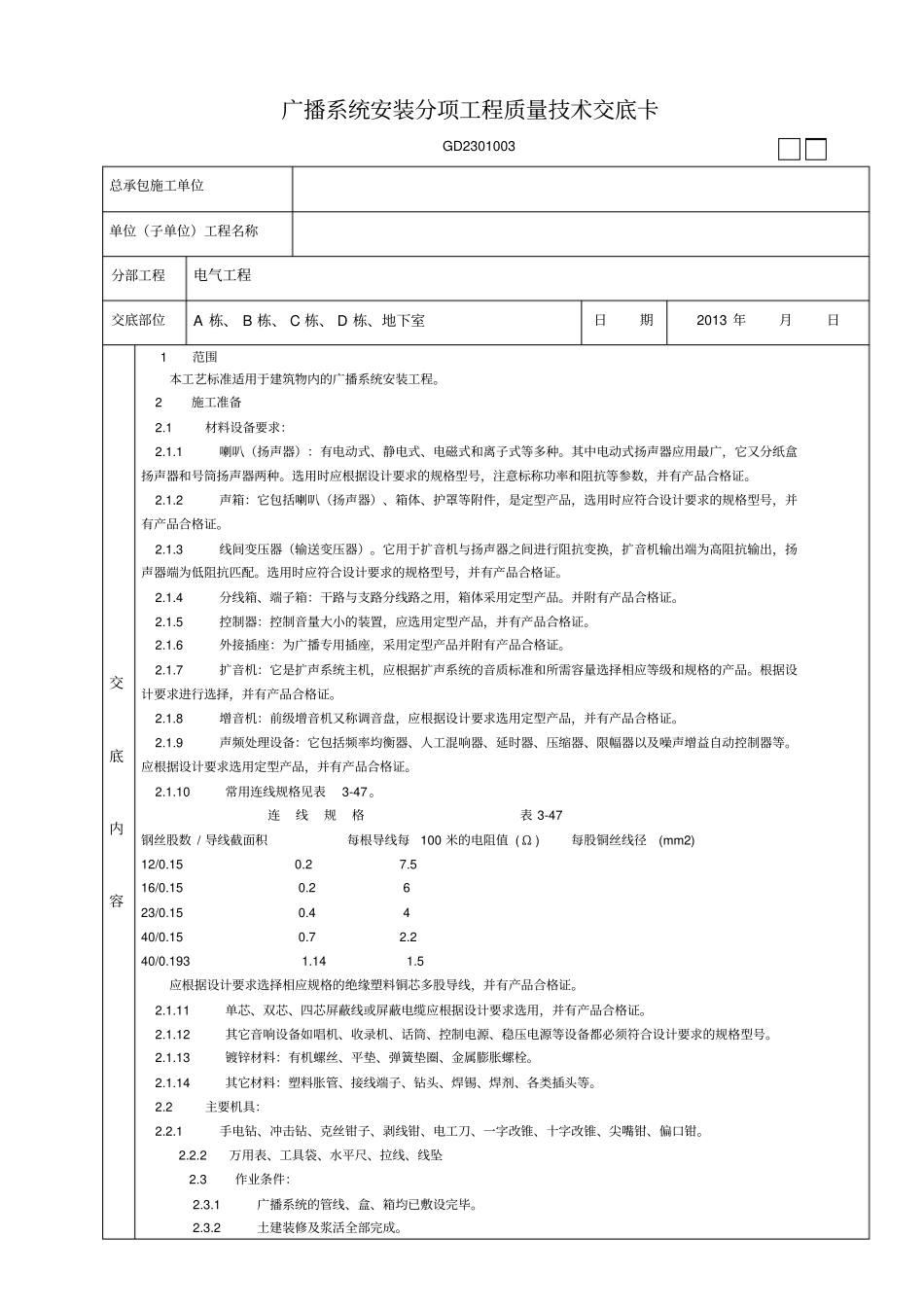

广播系统安装分项工程质量技术交底卡 GD2301003总承包施工单位单位(子单位)工程名称分部工程电气工程交底部位A 栋、 B 栋、 C 栋、 D 栋、地下室日期2013 年月日交底内容 1 范围本工艺标准适用于建筑物内的广播系统安装工程。 2 施工准备 2.1 材料设备要求: 2.1.1 喇叭(扬声器):有电动式、静电式、电磁式和离子式等多种。其中电动式扬声器应用最广,它又分纸盒扬声器和号筒扬声器两种。选用时应根据设计要求的规格型号,注意标称功率和阻抗等参数,并有产品合格证。 2.1.2 声箱:它包括喇叭(扬声器)、箱体、护罩等附件,是定型产品,选用时应符合设计要求的规格型号,并有产品合格证。 2.1.3 线间变压器(输送变压器)。它用于扩音机与扬声器之间进行阻抗变换,扩音机输出端为高阻抗输出,扬声器端为低阻抗匹配。选用时应符合设计要求的规格型号,并有产品合格证。 2.1.4 分线箱、端子箱:干路与支路分线路之用,箱体采用定型产品。并附有产品合格证。 2.1.5 控制器:控制音量大小的装置,应选用定型产品,并有产品合格证。 2.1.6 外接插座:为广播专用插座,采用定型产品并附有产品合格证。 2.1.7 扩音机:它是扩声系统主机,应根据扩声系统的音质标准和所需容量选择相应等级和规格的产品。根据设计要求进行选择,并有产品合格证。 2.1.8 增音机:前级增音机又称调音盘,应根据设计要求选用定型产品,并有产品合格证。 2.1.9 声频处理设备:它包括频率均衡器、人工混响器、延时器、压缩器、限幅器以及噪声增益自动控制器等。应根据设计要求选用定型产品,并有产品合格证。 2.1.10 常用连线规格见表3-47 。连线规格表 3-47 钢丝股数 / 导线截面积每根导线每100 米的电阻值 ( Ω ) 每股铜丝线径 (mm2) 12/0.15 0.2 7.5 16/0.15 0.2 6 23/0.15 0.4 4 40/0.15 0.7 2.2 40/0.193 1.14 1.5 应根据设计要求选择相应规格的绝缘塑料铜芯多股导线,并有产品合格证。 2.1.11 单芯、双芯、四芯屏蔽线或屏蔽电缆应根据设计要求选用,并有产品合格证。 2.1.12 其它音响设备如唱机、收录机、话筒、控制电源、稳压电源等设备都必须符合设计要求的规格型号。 2.1.13 镀锌材料:有机螺丝、平垫、弹簧垫圈、金属膨胀螺栓。 2.1.14 其它材料:塑料胀管、接线端子、钻头、焊锡、焊剂、各类插头等。 2.2 主要机具: 2.2.1 手电钻、冲击钻、克丝钳子、剥线钳、电工刀、一字改锥、十字...
