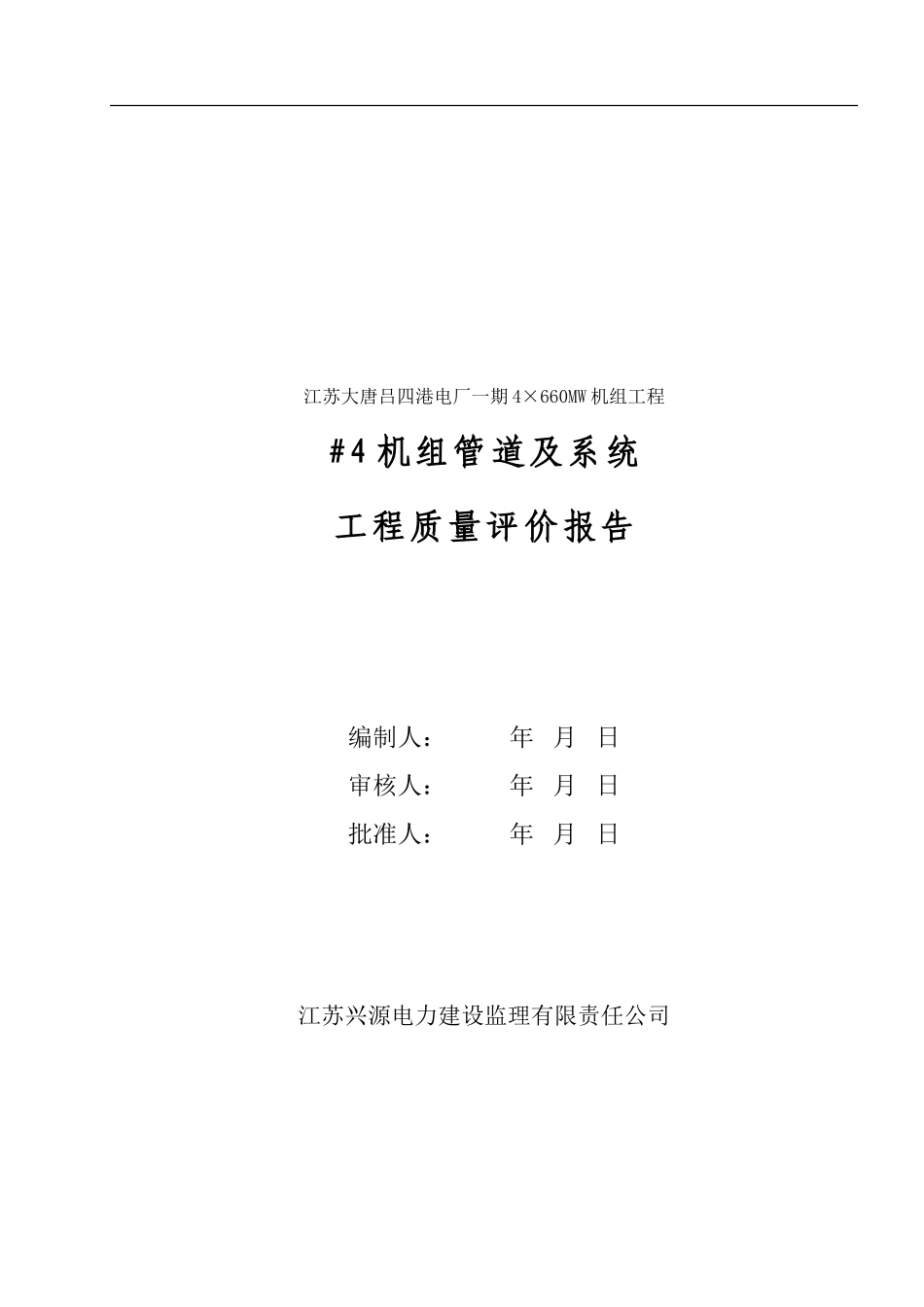

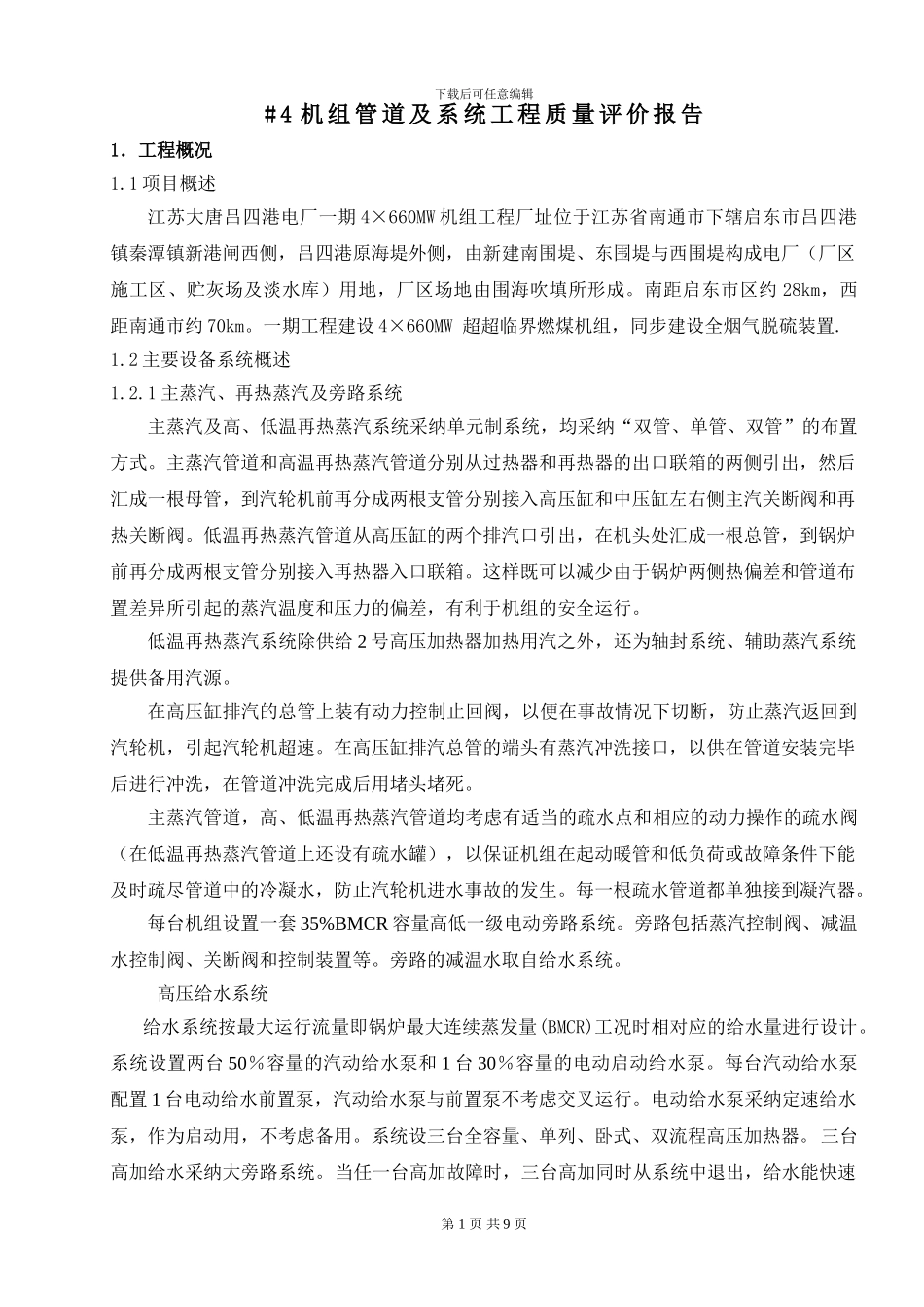

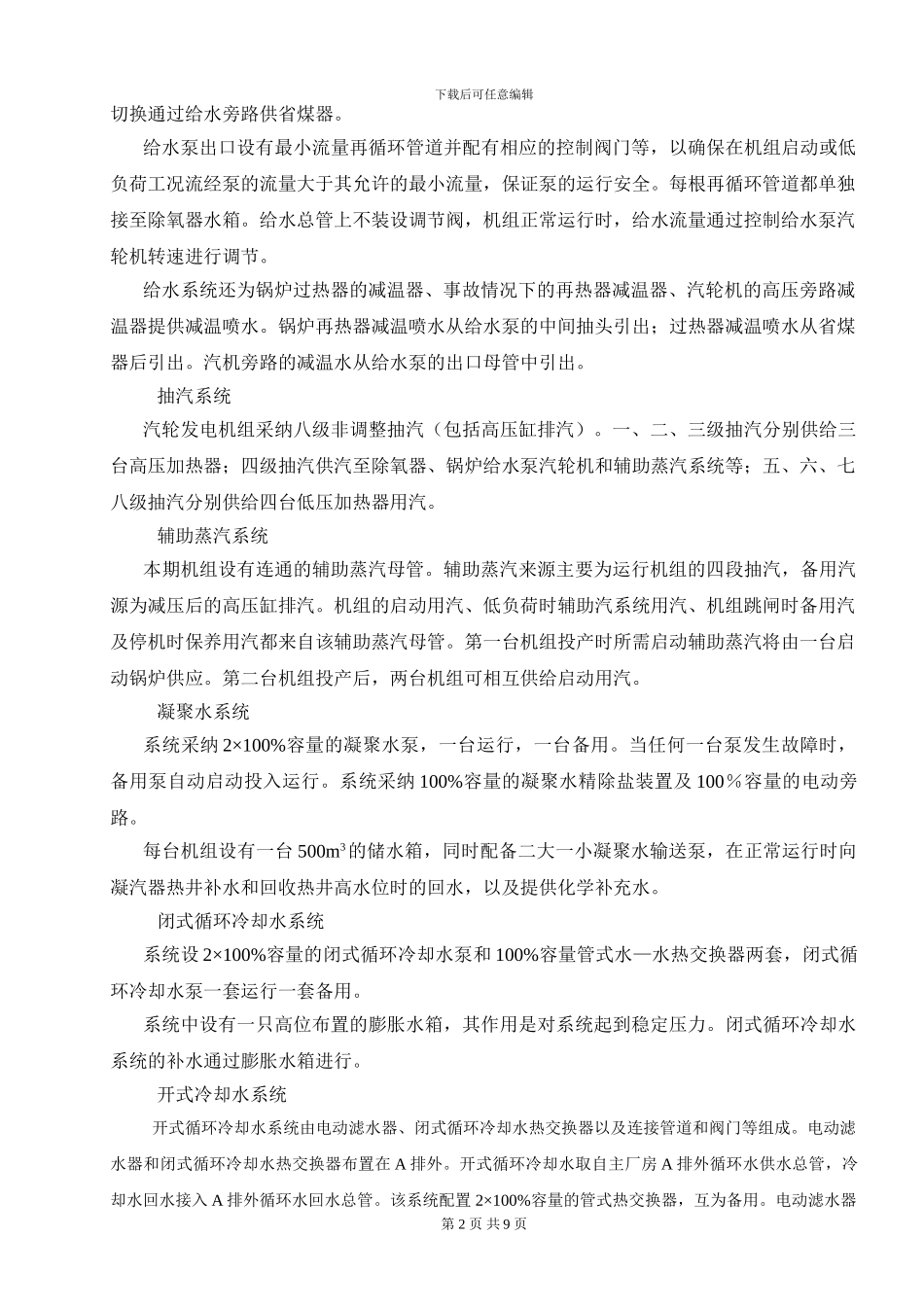

江苏大唐吕四港电厂一期 4×660MW 机组工程#4 机组管道及系统工程质量评价报告编制人: 年 月 日审核人: 年 月 日批准人: 年 月 日江苏兴源电力建设监理有限责任公司下载后可任意编辑# 4 机 组 管 道 及 系 统 工 程 质 量 评 价 报 告1.工程概况1.1 项目概述江苏大唐吕四港电厂一期 4×660MW 机组工程厂址位于江苏省南通市下辖启东市吕四港镇秦潭镇新港闸西侧,吕四港原海堤外侧,由新建南围堤、东围堤与西围堤构成电厂(厂区施工区、贮灰场及淡水库)用地,厂区场地由围海吹填所形成。南距启东市区约 28km,西距南通市约 70km。一期工程建设 4×660MW 超超临界燃煤机组,同步建设全烟气脱硫装置.1.2 主要设备系统概述1.2.1 主蒸汽、再热蒸汽及旁路系统主蒸汽及高、低温再热蒸汽系统采纳单元制系统,均采纳“双管、单管、双管”的布置方式。主蒸汽管道和高温再热蒸汽管道分别从过热器和再热器的出口联箱的两侧引出,然后汇成一根母管,到汽轮机前再分成两根支管分别接入高压缸和中压缸左右侧主汽关断阀和再热关断阀。低温再热蒸汽管道从高压缸的两个排汽口引出,在机头处汇成一根总管,到锅炉前再分成两根支管分别接入再热器入口联箱。这样既可以减少由于锅炉两侧热偏差和管道布置差异所引起的蒸汽温度和压力的偏差,有利于机组的安全运行。低温再热蒸汽系统除供给 2 号高压加热器加热用汽之外,还为轴封系统、辅助蒸汽系统提供备用汽源。在高压缸排汽的总管上装有动力控制止回阀,以便在事故情况下切断,防止蒸汽返回到汽轮机,引起汽轮机超速。在高压缸排汽总管的端头有蒸汽冲洗接口,以供在管道安装完毕后进行冲洗,在管道冲洗完成后用堵头堵死。主蒸汽管道,高、低温再热蒸汽管道均考虑有适当的疏水点和相应的动力操作的疏水阀(在低温再热蒸汽管道上还设有疏水罐),以保证机组在起动暖管和低负荷或故障条件下能及时疏尽管道中的冷凝水,防止汽轮机进水事故的发生。每一根疏水管道都单独接到凝汽器。每台机组设置一套 35%BMCR 容量高低一级电动旁路系统。旁路包括蒸汽控制阀、减温水控制阀、关断阀和控制装置等。旁路的减温水取自给水系统。高压给水系统给水系统按最大运行流量即锅炉最大连续蒸发量(BMCR)工况时相对应的给水量进行设计。系统设置两台 50%容量的汽动给水泵和 1 台 30%容量的电动启动给水泵。每台汽动给水泵配置 1 台电动给水前置泵,汽动给水泵与前置泵不考虑交叉运行。...
