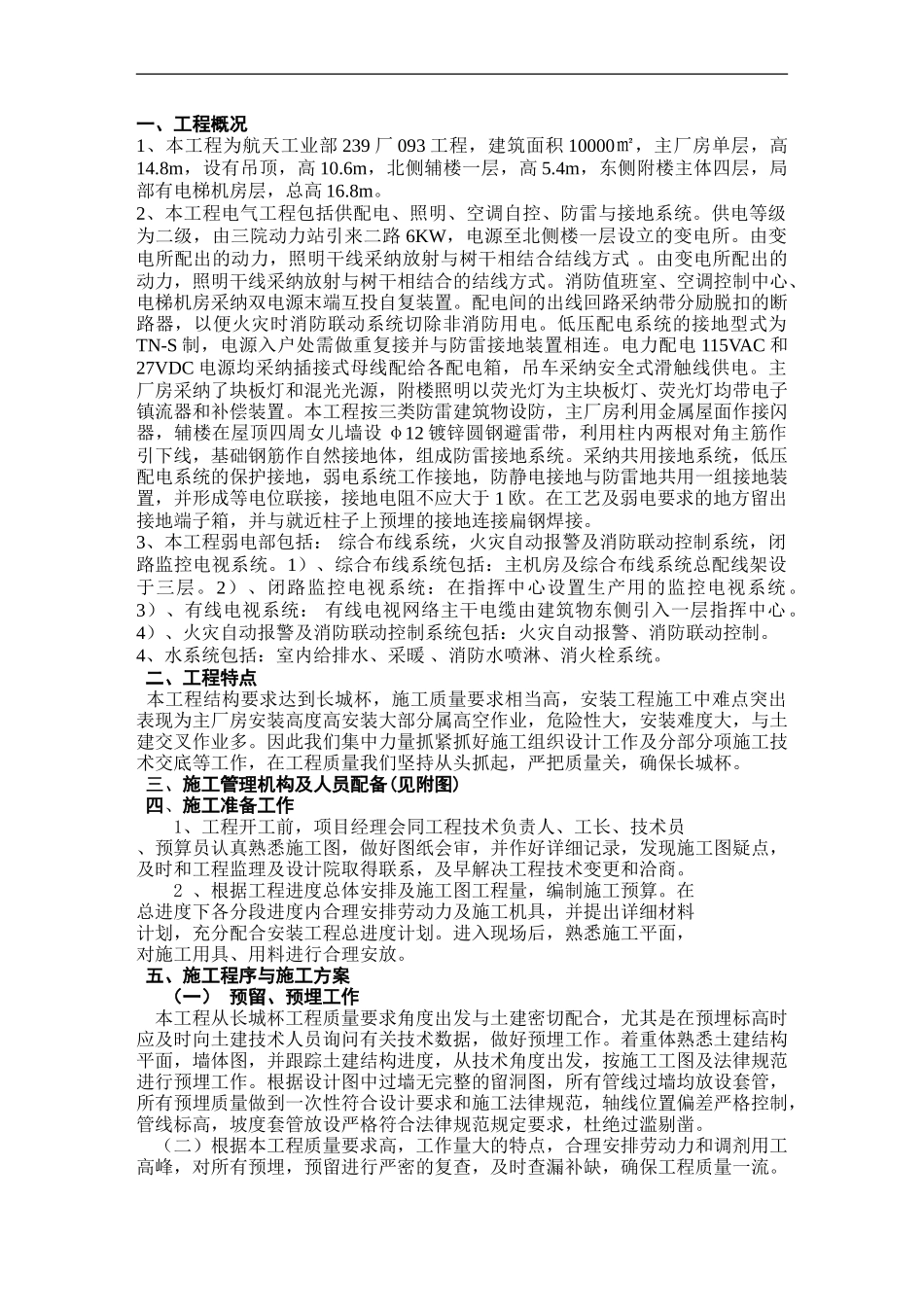

一、工程概况1、本工程为航天工业部 239 厂 093 工程，建筑面积 10000㎡，主厂房单层，高14
8m，设有吊顶，高 10
6m，北侧辅楼一层，高 5
4m，东侧附楼主体四层，局部有电梯机房层，总高 16
2、本工程电气工程包括供配电、照明、空调自控、防雷与接地系统
供电等级为二级，由三院动力站引来二路 6KW，电源至北侧楼一层设立的变电所
由变电所配出的动力，照明干线采纳放射与树干相结合结线方式
由变电所配出的动力，照明干线采纳放射与树干相结合的结线方式
消防值班室、空调控制中心、电梯机房采纳双电源末端互投自复装置
配电间的出线回路采纳带分励脱扣的断路器，以便火灾时消防联动系统切除非消防用电
低压配电系统的接地型式为TN-S 制，电源入户处需做重复接并与防雷接地装置相连
电力配电 115VAC 和27VDC 电源均采纳插接式母线配给各配电箱，吊车采纳安全式滑触线供电
主厂房采纳了块板灯和混光光源，附楼照明以荧光灯为主块板灯、荧光灯均带电子镇流器和补偿装置
本工程按三类防雷建筑物设防，主厂房利用金属屋面作接闪器，辅楼在屋顶四周女儿墙设 φ12 镀锌圆钢避雷带，利用柱内两根对角主筋作引下线，基础钢筋作自然接地体，组成防雷接地系统
采纳共用接地系统，低压配电系统的保护接地，弱电系统工作接地，防静电接地与防雷地共用一组接地装置，并形成等电位联接，接地电阻不应大于 1 欧
在工艺及弱电要求的地方留出接地端子箱，并与就近柱子上预埋的接地连接扁钢焊接
3、本工程弱电部包括： 综合布线系统，火灾自动报警及消防联动控制系统，闭路监控电视系统
1）、综合布线系统包括：主机房及综合布线系统总配线架设于三层
2）、闭路监控电视系统：在指挥中心设置生产用的监控电视系统
3）、有线电视系统： 有线电视网络主干电缆由建筑物东侧引入一层指挥中心
4）、火灾自动报警及消防联动控制系统包括：
