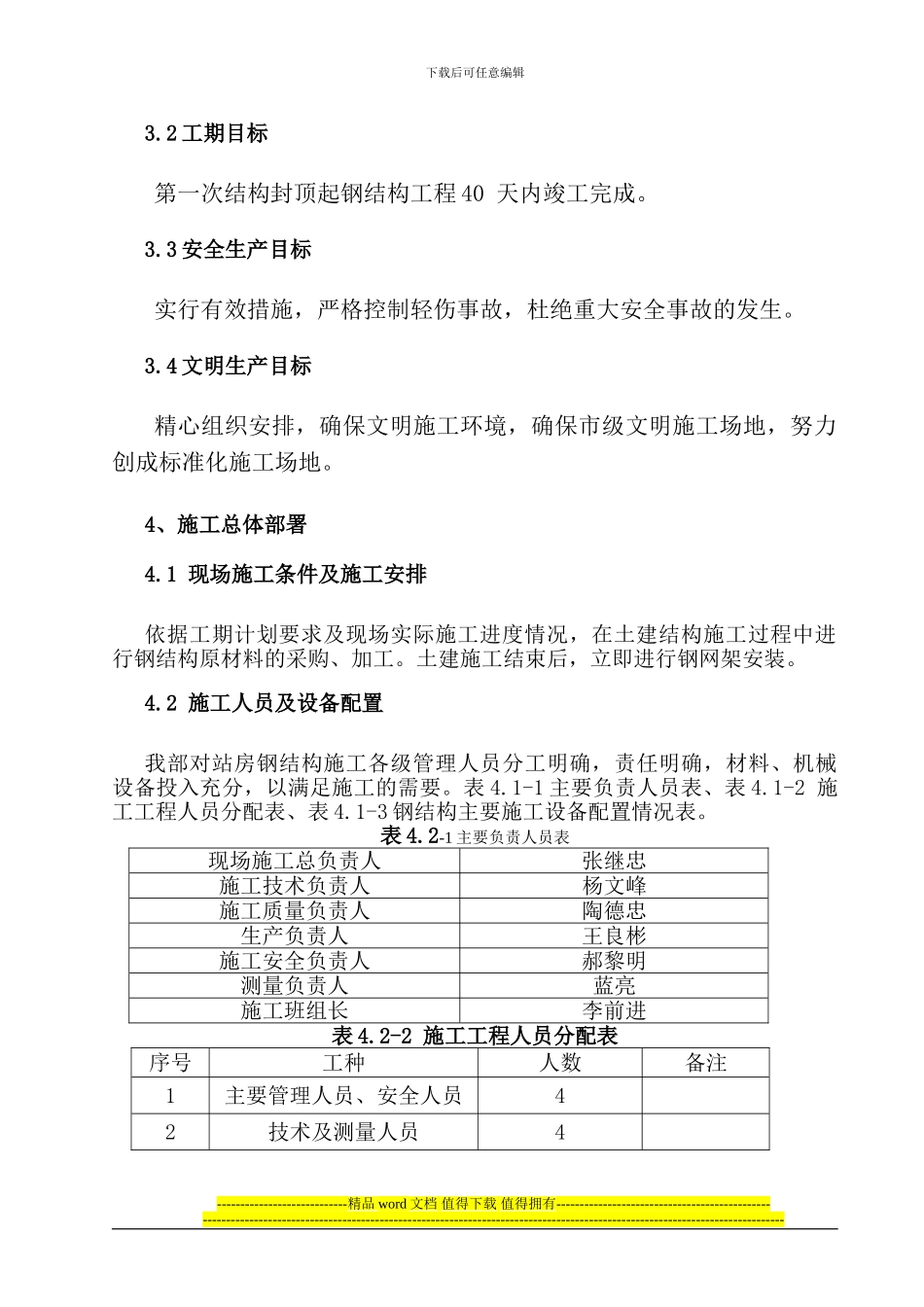

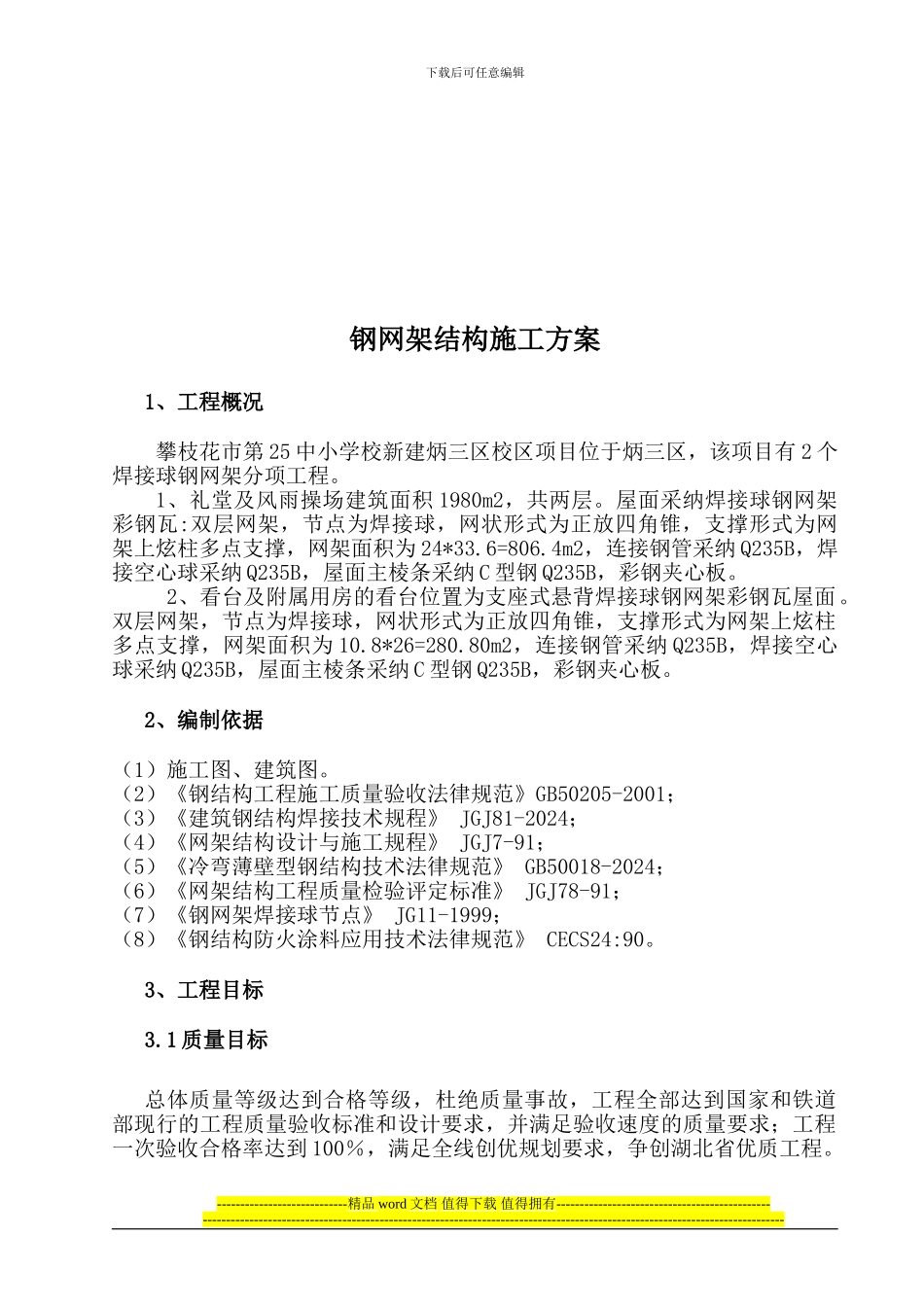

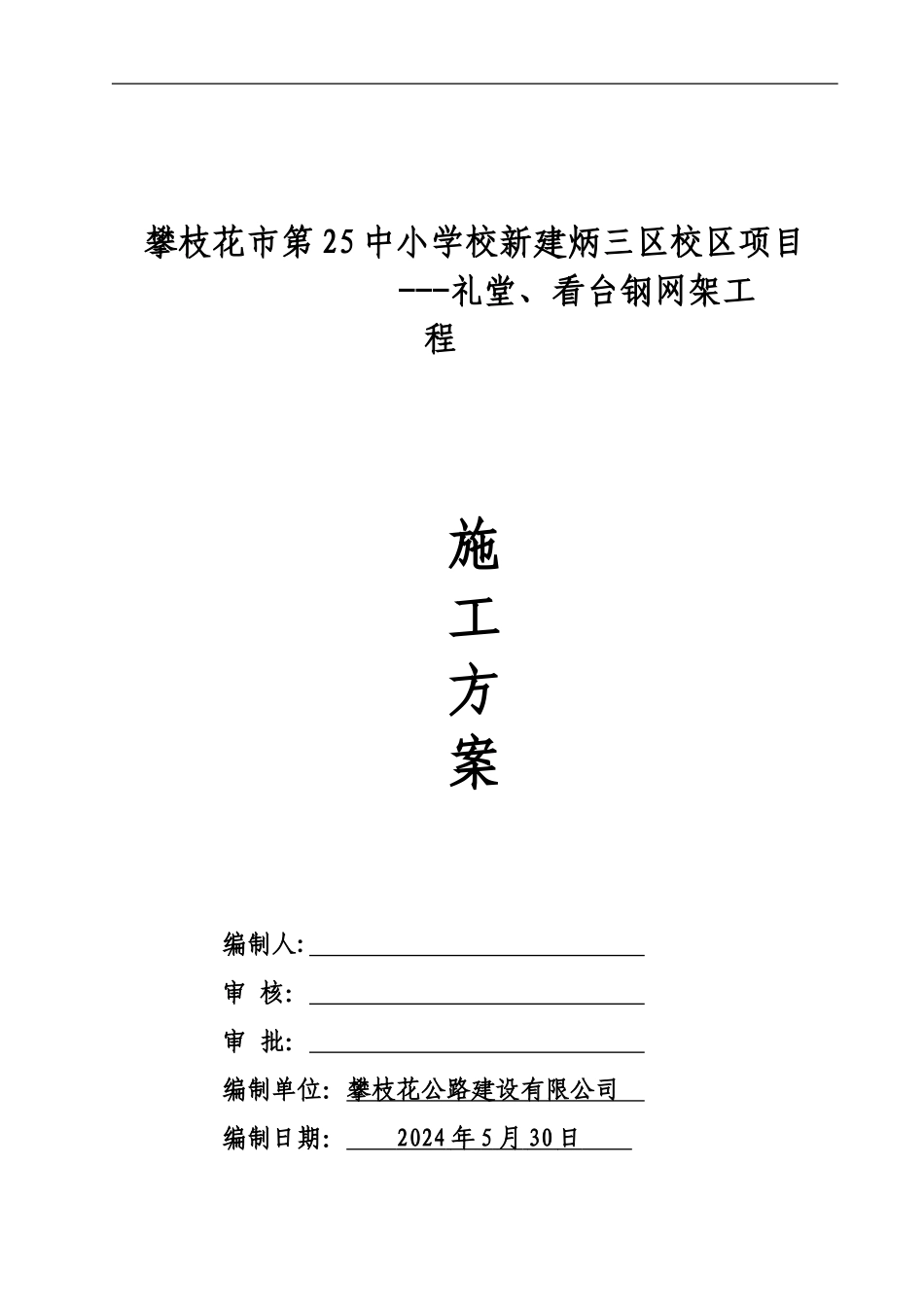

攀枝花市第 25 中小学校新建炳三区校区项目 ---礼堂、看台钢网架工程施工方案编制人: 审 核： 审 批： 编制单位：攀枝花公路建设有限公司 编制日期： 2024 年 5 月 30 日 下载后可任意编辑 钢网架结构施工方案1、工程概况攀枝花市第 25 中小学校新建炳三区校区项目位于炳三区，该项目有 2 个焊接球钢网架分项工程。1、礼堂及风雨操场建筑面积 1980m2，共两层。屋面采纳焊接球钢网架彩钢瓦:双层网架，节点为焊接球，网状形式为正放四角锥，支撑形式为网架上炫柱多点支撑，网架面积为 24*33.6=806.4m2，连接钢管采纳 Q235B，焊接空心球采纳 Q235B，屋面主棱条采纳 C 型钢 Q235B，彩钢夹心板。 2、看台及附属用房的看台位置为支座式悬背焊接球钢网架彩钢瓦屋面。双层网架，节点为焊接球，网状形式为正放四角锥，支撑形式为网架上炫柱多点支撑，网架面积为 10.8*26=280.80m2，连接钢管采纳 Q235B，焊接空心球采纳 Q235B，屋面主棱条采纳 C 型钢 Q235B，彩钢夹心板。2、编制依据（1）施工图、建筑图。（2）《钢结构工程施工质量验收法律规范》GB50205-2001；（3）《建筑钢结构焊接技术规程》 JGJ81-2024；（4）《网架结构设计与施工规程》 JGJ7-91；（5）《冷弯薄壁型钢结构技术法律规范》 GB50018-2024；（6）《网架结构工程质量检验评定标准》 JGJ78-91；（7）《钢网架焊接球节点》 JG11-1999；（8）《钢结构防火涂料应用技术法律规范》 CECS24:90。3、工程目标3.1 质量目标总体质量等级达到合格等级，杜绝质量事故，工程全部达到国家和铁道部现行的工程质量验收标准和设计要求，并满足验收速度的质量要求；工程一次验收合格率达到 100％，满足全线创优规划要求，争创湖北省优质工程。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑3.2 工期目标第一次结构封顶起钢结构工程 40 天内竣工完成。3.3 安全生产目标实行有效措施，严格控制轻伤事故，杜绝重大安全事故的发生。3.4 文明生产目标精心组织安排，确保文明施工环境，确保市级文明施工场地，努力创成标准化施工场地。4、施工总体部署4.1 现场施工条件及施工安排依据工期计划要求及现场实际施工进度情况，在土建结构施工过...
