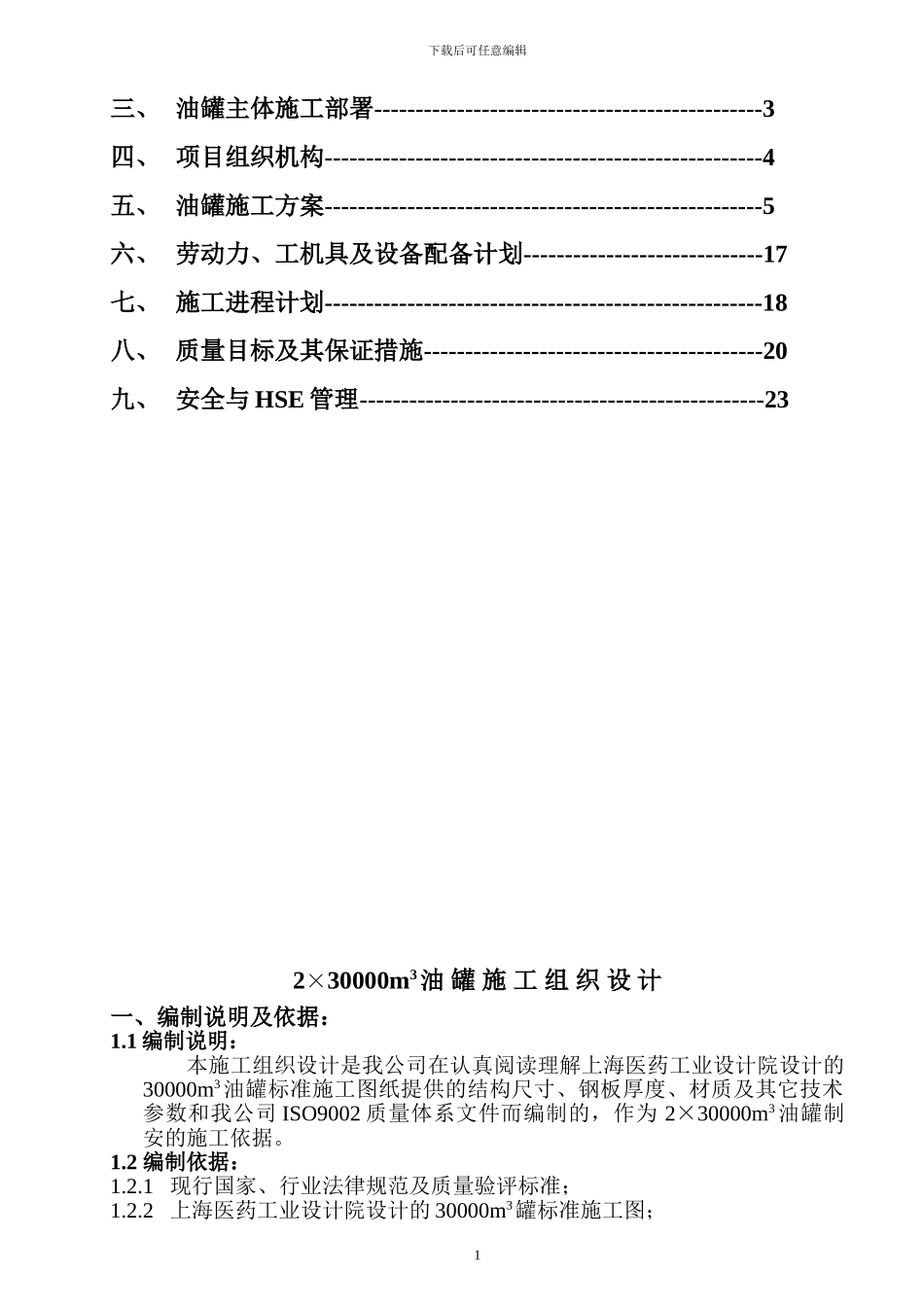

2×30000 M3钢网壳拱顶油罐工程施工组织设计启东工业设备安装有限公司二○○三年十月 目 录一、 编制说明及依据--------------------------------------------------2二、 工程概况-----------------------------------------------------------2下载后可任意编辑三、 油罐主体施工部署-----------------------------------------------3四、 项目组织机构-----------------------------------------------------4五、 油罐施工方案-----------------------------------------------------5六、 劳动力、工机具及设备配备计划-----------------------------17七、 施工进程计划-----------------------------------------------------18八、 质量目标及其保证措施-----------------------------------------20九、 安全与 HSE 管理-------------------------------------------------232×30000m3油 罐 施 工 组 织 设 计一、编制说明及依据：1.1 编制说明：本施工组织设计是我公司在认真阅读理解上海医药工业设计院设计的30000m3油罐标准施工图纸提供的结构尺寸、钢板厚度、材质及其它技术参数和我公司 ISO9002 质量体系文件而编制的，作为 2×30000m3 油罐制安的施工依据。1.2 编制依据：1.2.1 现行国家、行业法律规范及质量验评标准； 1.2.2 上海医药工业设计院设计的 30000m3罐标准施工图；1下载后可任意编辑1.2.3 公司 ISO9002 质量体系文件和《质量保证手册》。1.3 施工中执行的标准和法律规范：1.3.1 GB128-90《圆筒形钢制焊接油罐施工及验收法律规范》1.3.2 GB50235-97《工业管道工程施工及验收法律规范》1.3.3 GB50236-98《现场设备工业管道焊接工程施工及验收法律规范》1.3.4 HGJ201-83《化工工程建设起重施工法律规范》1.3.5 JB4730-94《压力容器无损检测评定》1.3.6 JB4708-2000《钢制压力容器焊接工艺评定》1.3.7 GB50205-1995《钢结构工程施工及验收法律规范》1.3.8 SH3505-1999《石油化工施工安全技术规程》二、 工程概况2.1 工程简介：2×3 万方油罐结构形式为钢网壳拱顶结构，内径 52m，罐壁高度为15.6m，单台罐体总重量约 600t。罐壁共 7 层，厚度(mm)从上向下依次为10、10、12、14、16、20、22，除了第 6 7 层壁板材质为 Q235—A 外，其余均为 16MnR。罐底弓形边缘板（16MnR）和中幅板（Q235—A）厚度分别为12mm 和 8mm，罐底边缘板焊缝 、中幅板焊缝全部采纳对接...
