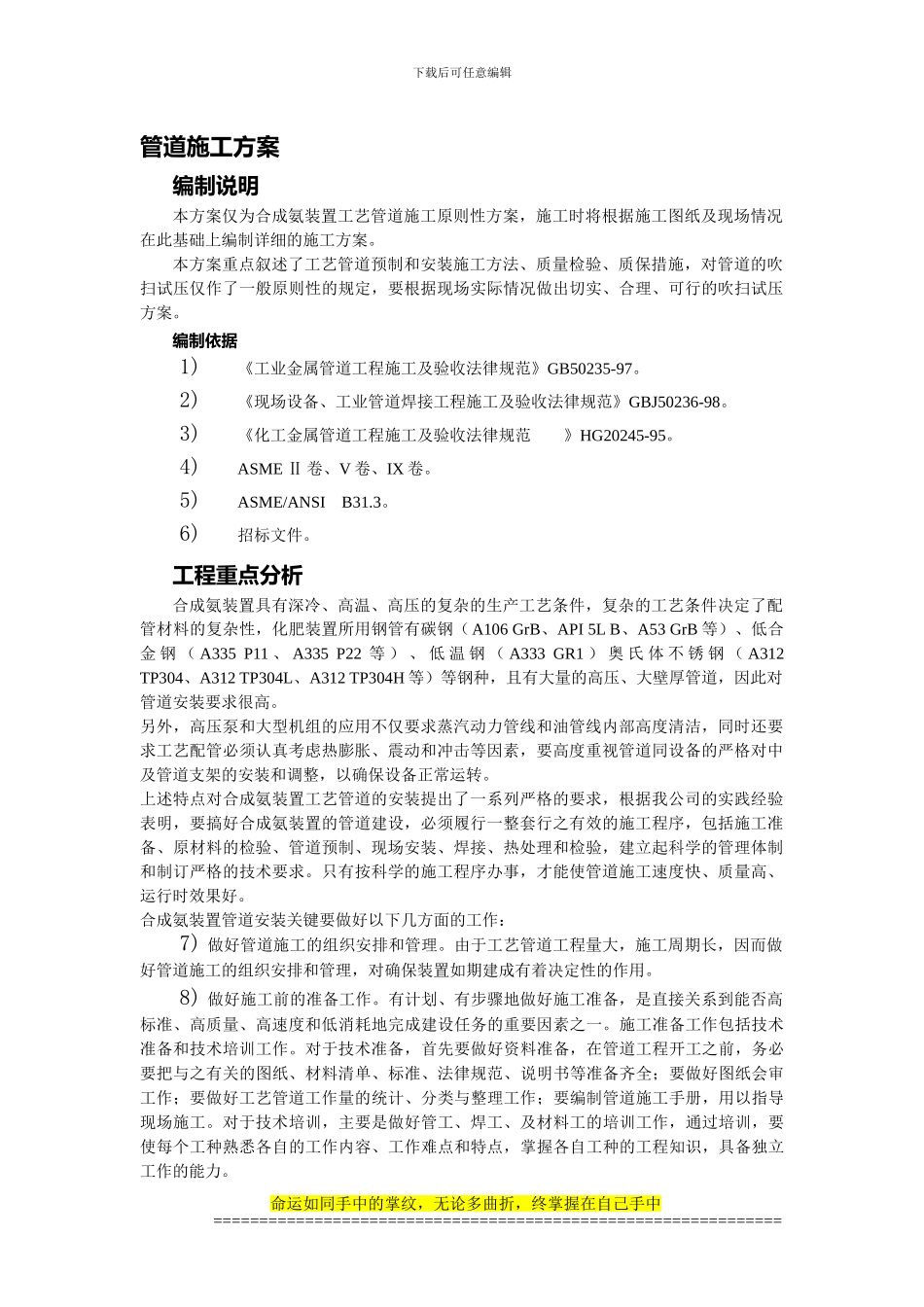

下载后可任意编辑管道施工方案编制说明本方案仅为合成氨装置工艺管道施工原则性方案，施工时将根据施工图纸及现场情况在此基础上编制详细的施工方案。本方案重点叙述了工艺管道预制和安装施工方法、质量检验、质保措施，对管道的吹扫试压仅作了一般原则性的规定，要根据现场实际情况做出切实、合理、可行的吹扫试压方案。编制依据1)《工业金属管道工程施工及验收法律规范》GB50235-97。2)《现场设备、工业管道焊接工程施工及验收法律规范》GBJ50236-98。3)《化工金属管道工程施工及验收法律规范》HG20245-95。4)ASME Ⅱ 卷、V 卷、IX 卷。5)ASME/ANSI B31.3。6)招标文件。工程重点分析合成氨装置具有深冷、高温、高压的复杂的生产工艺条件，复杂的工艺条件决定了配管材料的复杂性，化肥装置所用钢管有碳钢（A106 GrB、API 5L B、A53 GrB 等）、低合金 钢 （ A335 P11 、 A335 P22 等 ） 、 低 温 钢 （ A333 GR1 ） 奥 氏 体 不 锈 钢 （ A312 TP304、A312 TP304L、A312 TP304H 等）等钢种，且有大量的高压、大壁厚管道，因此对管道安装要求很高。另外，高压泵和大型机组的应用不仅要求蒸汽动力管线和油管线内部高度清洁，同时还要求工艺配管必须认真考虑热膨胀、震动和冲击等因素，要高度重视管道同设备的严格对中及管道支架的安装和调整，以确保设备正常运转。上述特点对合成氨装置工艺管道的安装提出了一系列严格的要求，根据我公司的实践经验表明，要搞好合成氨装置的管道建设，必须履行一整套行之有效的施工程序，包括施工准备、原材料的检验、管道预制、现场安装、焊接、热处理和检验，建立起科学的管理体制和制订严格的技术要求。只有按科学的施工程序办事，才能使管道施工速度快、质量高、运行时效果好。合成氨装置管道安装关键要做好以下几方面的工作：7) 做好管道施工的组织安排和管理。由于工艺管道工程量大，施工周期长，因而做好管道施工的组织安排和管理，对确保装置如期建成有着决定性的作用。8) 做好施工前的准备工作。有计划、有步骤地做好施工准备，是直接关系到能否高标准、高质量、高速度和低消耗地完成建设任务的重要因素之一。施工准备工作包括技术准备和技术培训工作。对于技术准备，首先要做好资料准备，在管道工程开工之前，务必要把与之有关的图纸、材料清单、标准、法律规范、说明书等准备齐全；要做好图纸会审工作；要做好工艺管道工作量的统计、分类与整理工作；要编制管道...
