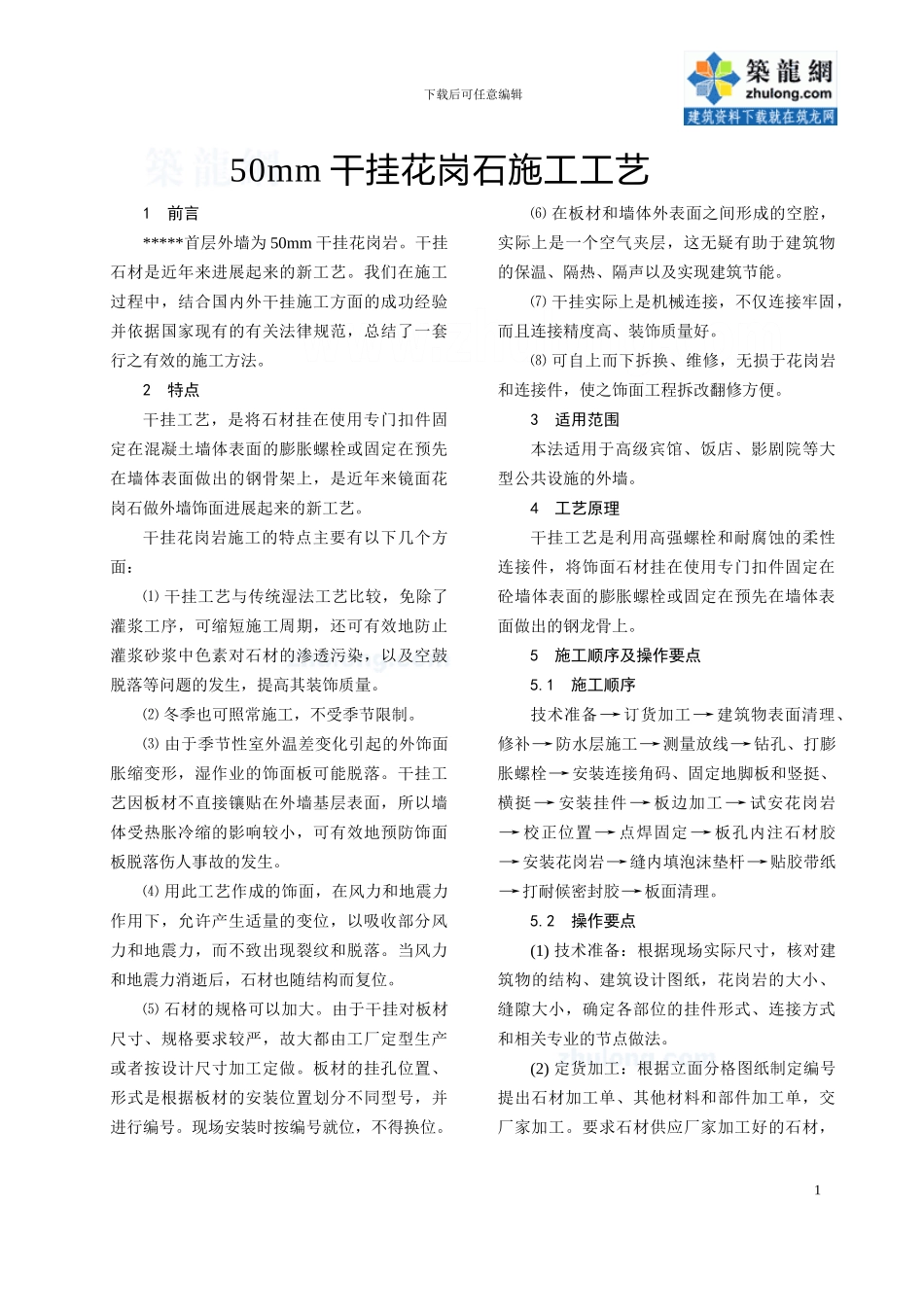

下载后可任意编辑50mm 干挂花岗石施工工艺1 前言*****首层外墙为 50mm 干挂花岗岩。干挂石材是近年来进展起来的新工艺。我们在施工过程中,结合国内外干挂施工方面的成功经验并依据国家现有的有关法律规范,总结了一套行之有效的施工方法。2 特点干挂工艺,是将石材挂在使用专门扣件固定在混凝土墙体表面的膨胀螺栓或固定在预先在墙体表面做出的钢骨架上,是近年来镜面花岗石做外墙饰面进展起来的新工艺。干挂花岗岩施工的特点主要有以下几个方面:⑴ 干挂工艺与传统湿法工艺比较,免除了灌浆工序,可缩短施工周期,还可有效地防止灌浆砂浆中色素对石材的渗透污染,以及空鼓脱落等问题的发生,提高其装饰质量。⑵ 冬季也可照常施工,不受季节限制。⑶ 由于季节性室外温差变化引起的外饰面胀缩变形,湿作业的饰面板可能脱落。干挂工艺因板材不直接镶贴在外墙基层表面,所以墙体受热胀冷缩的影响较小,可有效地预防饰面板脱落伤人事故的发生。⑷ 用此工艺作成的饰面,在风力和地震力作用下,允许产生适量的变位,以吸收部分风力和地震力,而不致出现裂纹和脱落。当风力和地震力消逝后,石材也随结构而复位。⑸ 石材的规格可以加大。由于干挂对板材尺寸、规格要求较严,故大都由工厂定型生产或者按设计尺寸加工定做。板材的挂孔位置、形式是根据板材的安装位置划分不同型号,并进行编号。现场安装时按编号就位,不得换位。⑹ 在板材和墙体外表面之间形成的空腔,实际上是一个空气夹层,这无疑有助于建筑物的保温、隔热、隔声以及实现建筑节能。⑺ 干挂实际上是机械连接,不仅连接牢固,而且连接精度高、装饰质量好。⑻ 可自上而下拆换、维修,无损于花岗岩和连接件,使之饰面工程拆改翻修方便。3 适用范围本法适用于高级宾馆、饭店、影剧院等大型公共设施的外墙。4 工艺原理干挂工艺是利用高强螺栓和耐腐蚀的柔性连接件,将饰面石材挂在使用专门扣件固定在砼墙体表面的膨胀螺栓或固定在预先在墙体表面做出的钢龙骨上。5 施工顺序及操作要点5.1 施工顺序技术准备→订货加工→建筑物表面清理、修补→防水层施工→测量放线→钻孔、打膨胀螺栓→安装连接角码、固定地脚板和竖挺、横挺→安装挂件→板边加工→试安花岗岩→校正位置→点焊固定→板孔内注石材胶→安装花岗岩→缝内填泡沫垫杆→贴胶带纸→打耐候密封胶→板面清理。5.2 操作要点(1) 技术准备:根据现场实际尺寸,核对建筑物的结构、建筑设计图纸,花岗岩的大小、缝隙大小,确...
