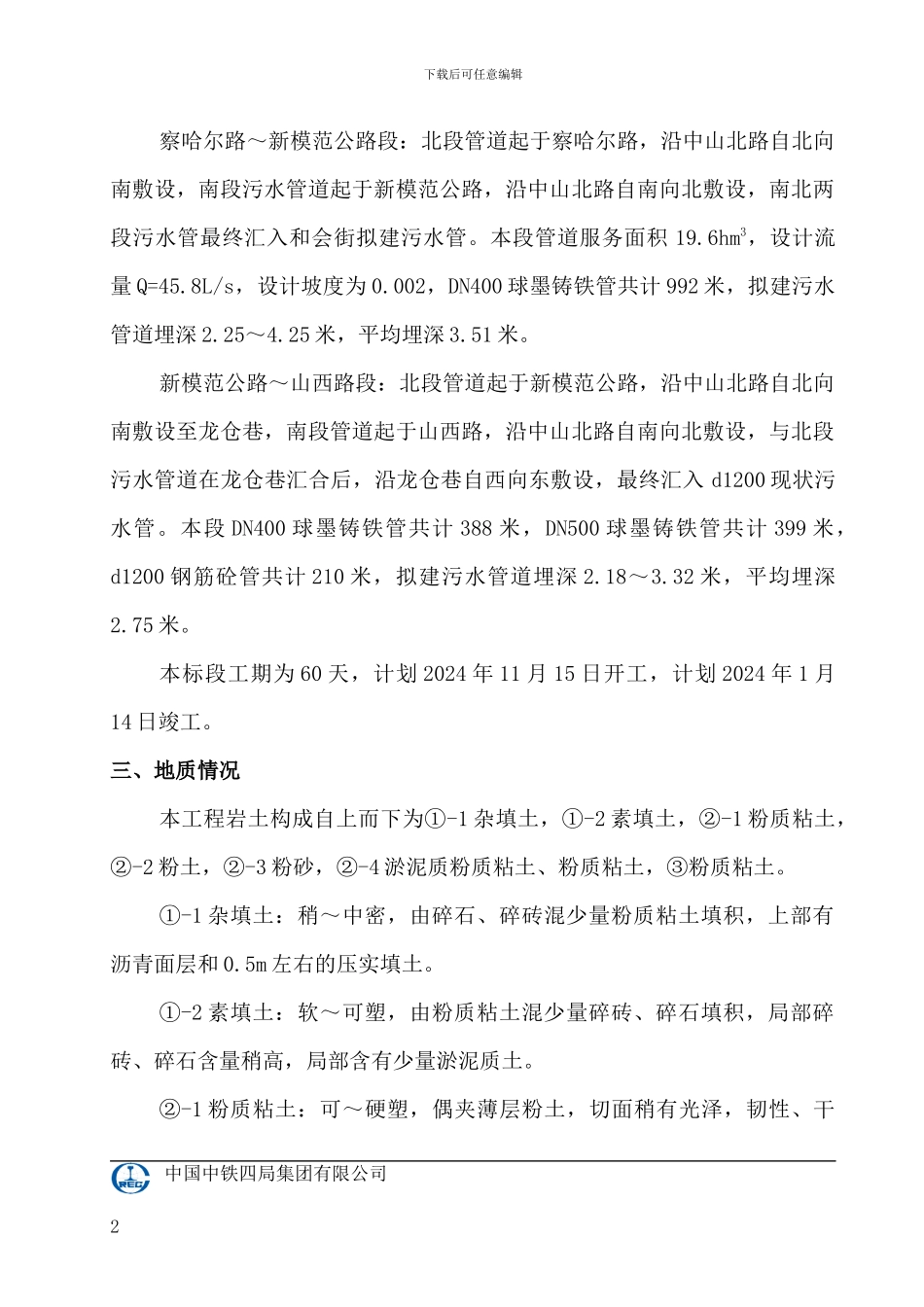

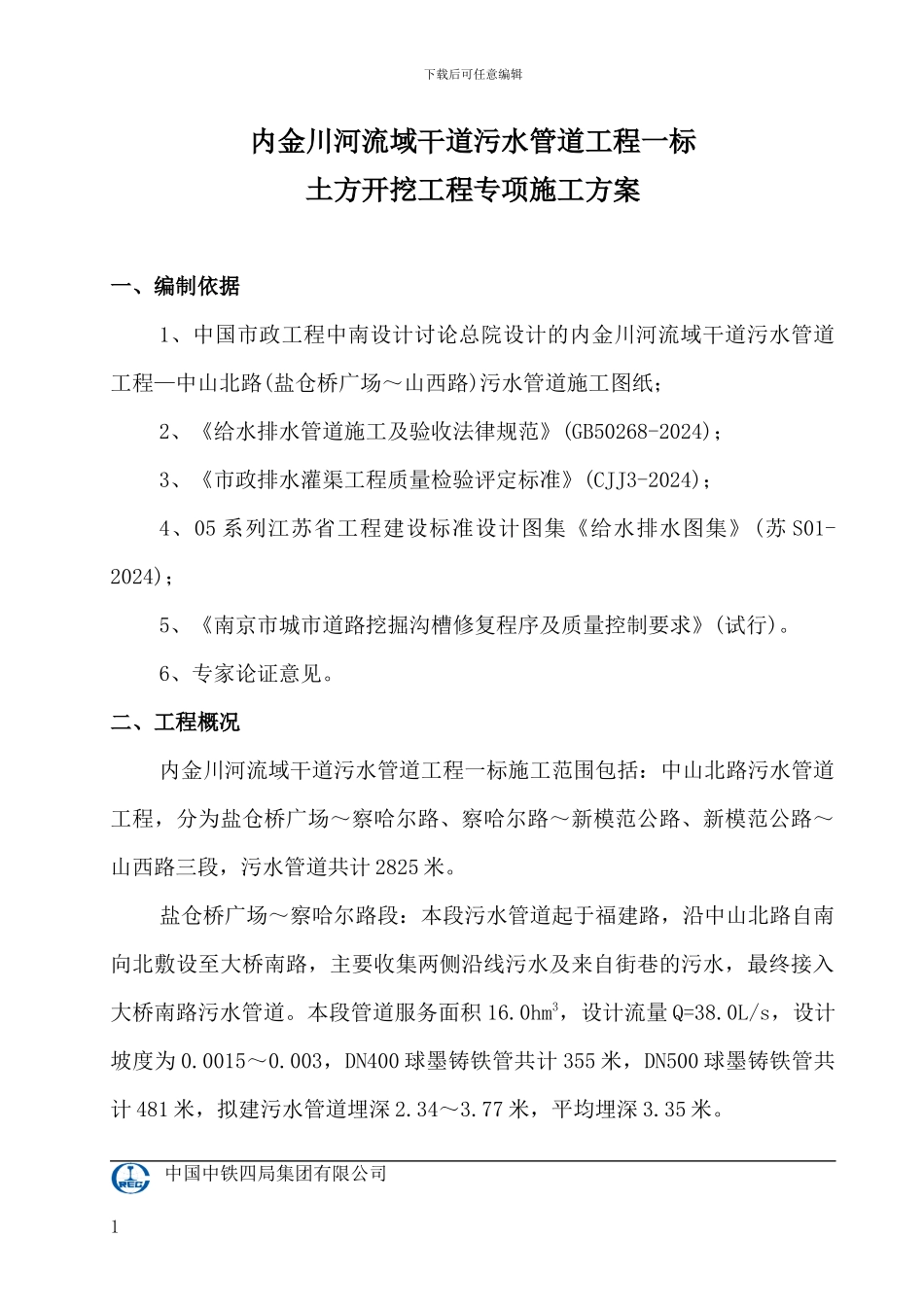

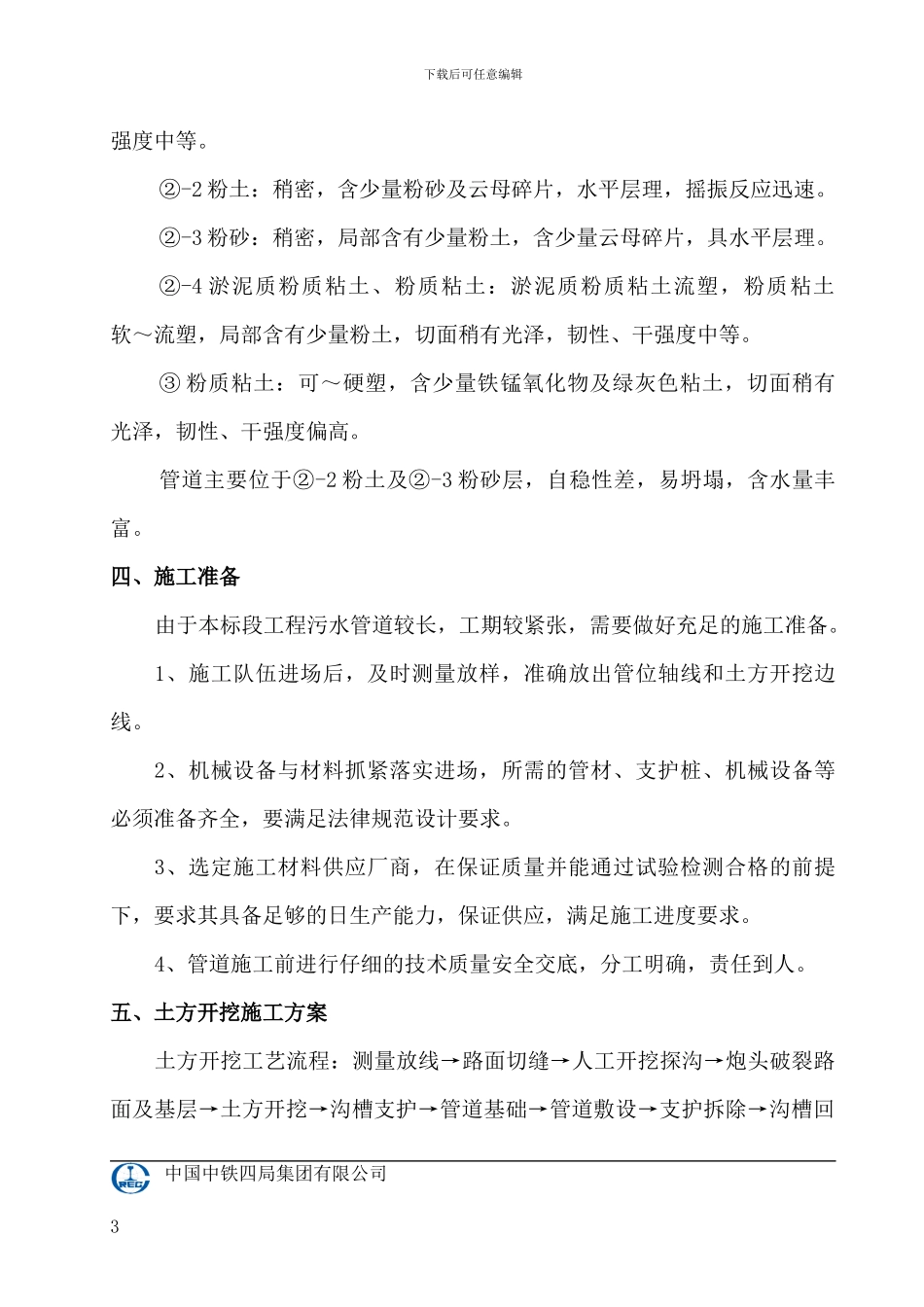

下载后可任意编辑内金川河流域干道污水管道工程一标土方开挖工程专项施工方案一、编制依据1、中国市政工程中南设计讨论总院设计的内金川河流域干道污水管道工程—中山北路(盐仓桥广场～山西路)污水管道施工图纸；2、《给水排水管道施工及验收法律规范》(GB50268-2024)；3、《市政排水灌渠工程质量检验评定标准》(CJJ3-2024)；4、05 系列江苏省工程建设标准设计图集《给水排水图集》(苏 S01-2024)；5、《南京市城市道路挖掘沟槽修复程序及质量控制要求》(试行)。6、专家论证意见。二、工程概况内金川河流域干道污水管道工程一标施工范围包括：中山北路污水管道工程，分为盐仓桥广场～察哈尔路、察哈尔路～新模范公路、新模范公路～山西路三段，污水管道共计 2825 米。盐仓桥广场～察哈尔路段：本段污水管道起于福建路，沿中山北路自南向北敷设至大桥南路，主要收集两侧沿线污水及来自街巷的污水，最终接入大桥南路污水管道。本段管道服务面积 16.0hm3，设计流量 Q=38.0L/s，设计坡度为 0.0015～0.003，DN400 球墨铸铁管共计 355 米，DN500 球墨铸铁管共计 481 米，拟建污水管道埋深 2.34～3.77 米，平均埋深 3.35 米。 中国中铁四局集团有限公司 1下载后可任意编辑察哈尔路～新模范公路段：北段管道起于察哈尔路，沿中山北路自北向南敷设，南段污水管道起于新模范公路，沿中山北路自南向北敷设，南北两段污水管最终汇入和会街拟建污水管。本段管道服务面积 19.6hm3，设计流量 Q=45.8L/s，设计坡度为 0.002，DN400 球墨铸铁管共计 992 米，拟建污水管道埋深 2.25～4.25 米，平均埋深 3.51 米。新模范公路～山西路段：北段管道起于新模范公路，沿中山北路自北向南敷设至龙仓巷，南段管道起于山西路，沿中山北路自南向北敷设，与北段污水管道在龙仓巷汇合后，沿龙仓巷自西向东敷设，最终汇入 d1200 现状污水管。本段 DN400 球墨铸铁管共计 388 米，DN500 球墨铸铁管共计 399 米，d1200 钢筋砼管共计 210 米，拟建污水管道埋深 2.18～3.32 米，平均埋深2.75 米。本标段工期为 60 天，计划 2024 年 11 月 15 日开工，计划 2024 年 1 月 14 日竣工。三、地质情况本工程岩土构成自上而下为①-1 杂填土，①-2 素填土，②-1 粉质粘土，②-2 粉土，②-3 粉砂，②-4 淤泥质粉质粘土、粉质粘土，③粉质粘土。①-1 杂填土：稍～中密，由碎石、碎砖混少量粉质粘土填积，上部有沥青面层和 0.5m...
