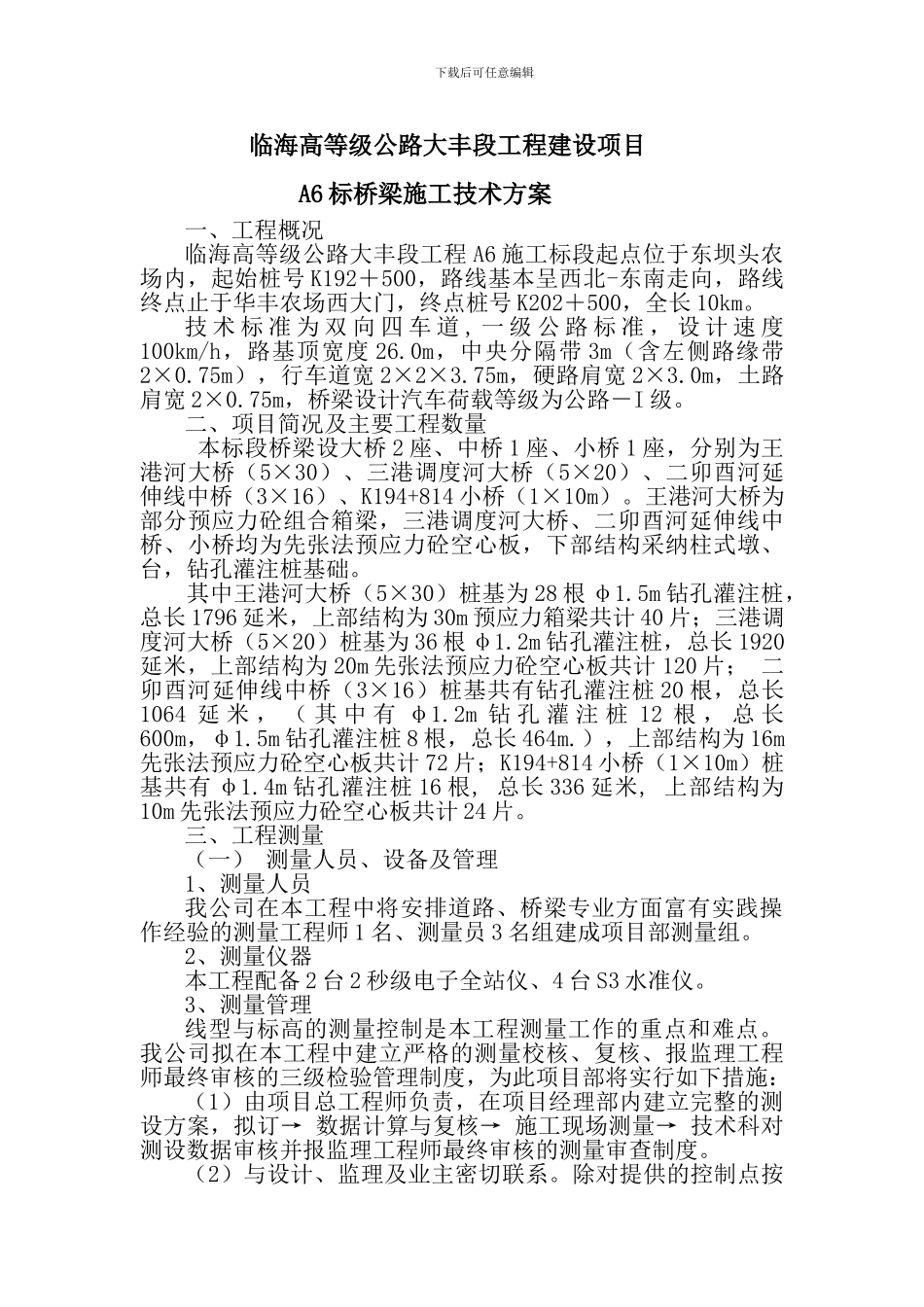

下载后可任意编辑临海高等级公路大丰段工程建设项目A6 标桥梁施工技术方案一、工程概况临海高等级公路大丰段工程 A6 施工标段起点位于东坝头农场内，起始桩号 K192＋500，路线基本呈西北-东南走向，路线终点止于华丰农场西大门，终点桩号 K202＋500，全长 10km。技 术 标 准 为 双 向 四 车 道 , 一 级 公 路 标 准 ， 设 计 速 度100km/h，路基顶宽度 26.0m，中央分隔带 3m（含左侧路缘带2×0.75m），行车道宽 2×2×3.75m，硬路肩宽 2×3.0m，土路肩宽 2×0.75m，桥梁设计汽车荷载等级为公路－I 级。二、项目简况及主要工程数量 本标段桥梁设大桥 2 座、中桥 1 座、小桥 1 座，分别为王港河大桥（5×30）、三港调度河大桥（5×20）、二卯酉河延伸线中桥（3×16）、K194+814 小桥（1×10m）。王港河大桥为部分预应力砼组合箱梁，三港调度河大桥、二卯酉河延伸线中桥、小桥均为先张法预应力砼空心板，下部结构采纳柱式墩、台，钻孔灌注桩基础。其中王港河大桥（5×30）桩基为 28 根 φ1.5m 钻孔灌注桩，总长 1796 延米，上部结构为 30m 预应力箱梁共计 40 片；三港调度河大桥（5×20）桩基为 36 根 φ1.2m 钻孔灌注桩，总长 1920延米，上部结构为 20m 先张法预应力砼空心板共计 120 片； 二卯酉河延伸线中桥（3×16）桩基共有钻孔灌注桩 20 根，总长1064 延 米 ， （ 其 中 有 φ1.2m 钻 孔 灌 注 桩 12 根 ， 总 长600m，φ1.5m 钻孔灌注桩 8 根，总长 464m.），上部结构为 16m先张法预应力砼空心板共计 72 片；K194+814 小桥（1×10m）桩基共有 φ1.4m 钻孔灌注桩 16 根, 总长 336 延米, 上部结构为10m 先张法预应力砼空心板共计 24 片。三、工程测量（一） 测量人员、设备及管理1、测量人员我公司在本工程中将安排道路、桥梁专业方面富有实践操作经验的测量工程师 1 名、测量员 3 名组建成项目部测量组。2、测量仪器本工程配备 2 台 2 秒级电子全站仪、4 台 S3 水准仪。 3、测量管理线型与标高的测量控制是本工程测量工作的重点和难点。我公司拟在本工程中建立严格的测量校核、复核、报监理工程师最终审核的三级检验管理制度，为此项目部将实行如下措施：（1）由项目总工程师负责，在项目经理部内建立完整的测设方案，拟订→ 数据计算与复核→ 施工现场测量→ 技术科对测设数据审核并报监理工程师最终审核的测量审查制度...
