A、B出入口暗挖施工技术交底VIP免费

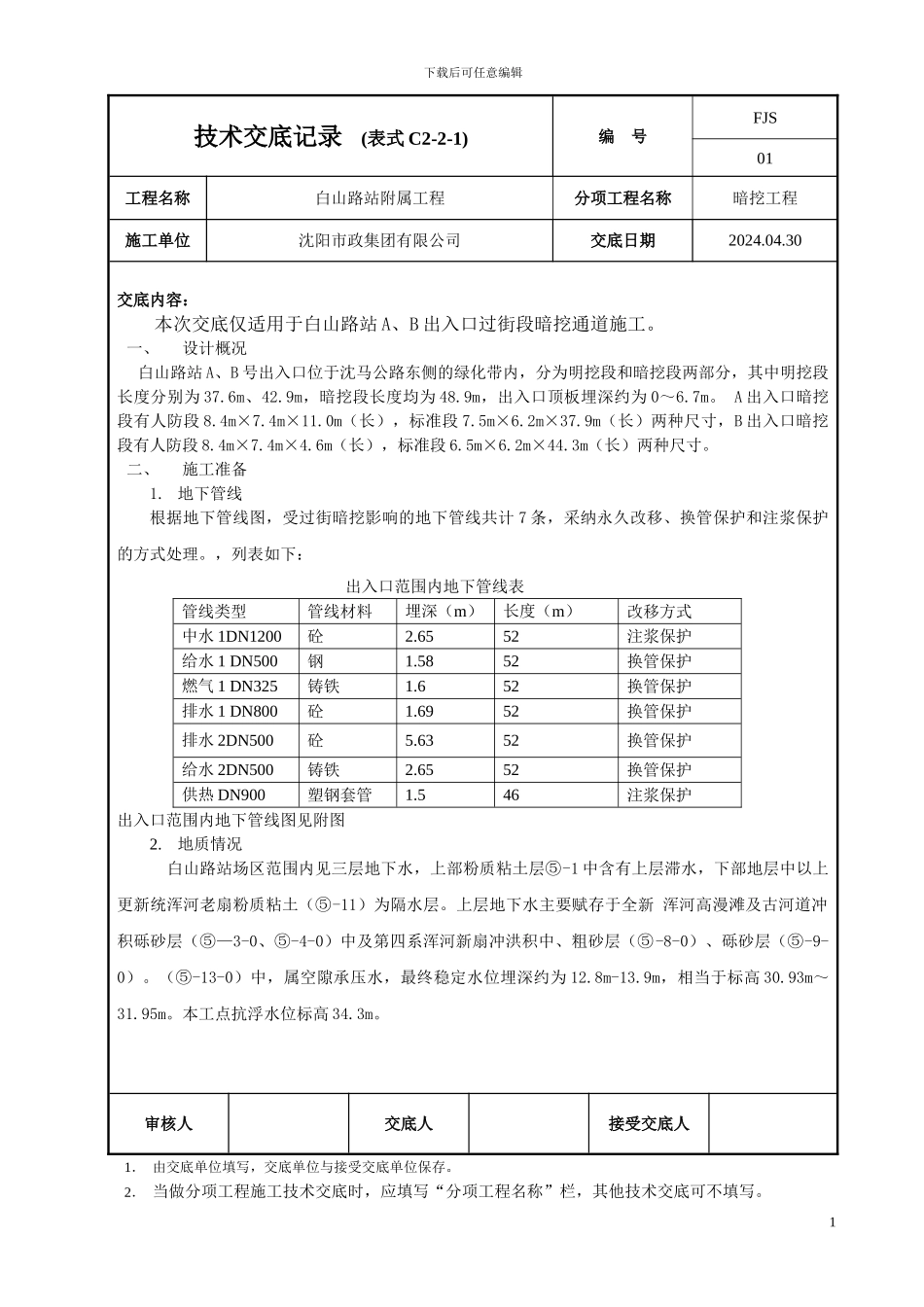

A、B出入口暗挖施工技术交底_第1页
1/15

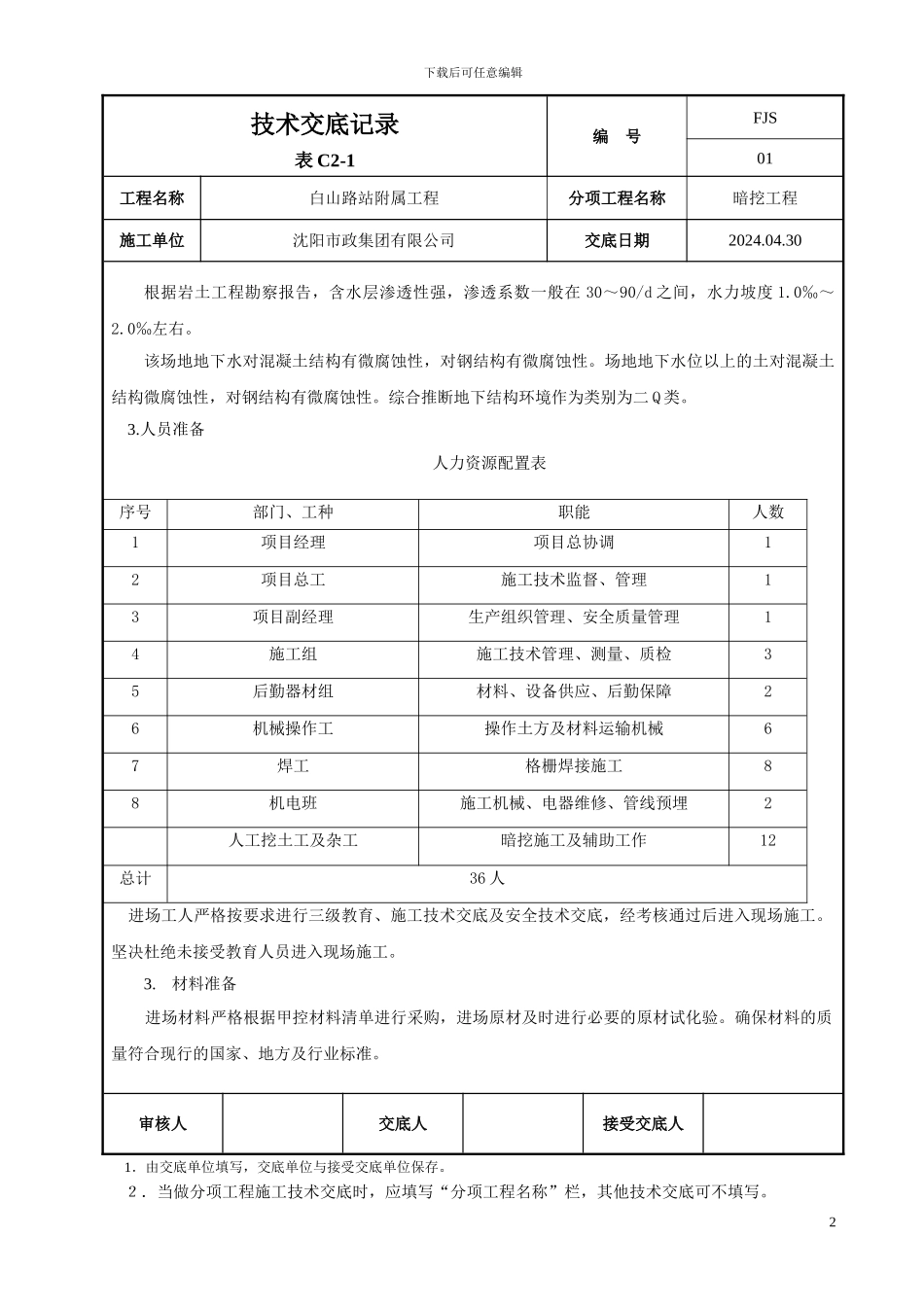

A、B出入口暗挖施工技术交底_第2页
2/15

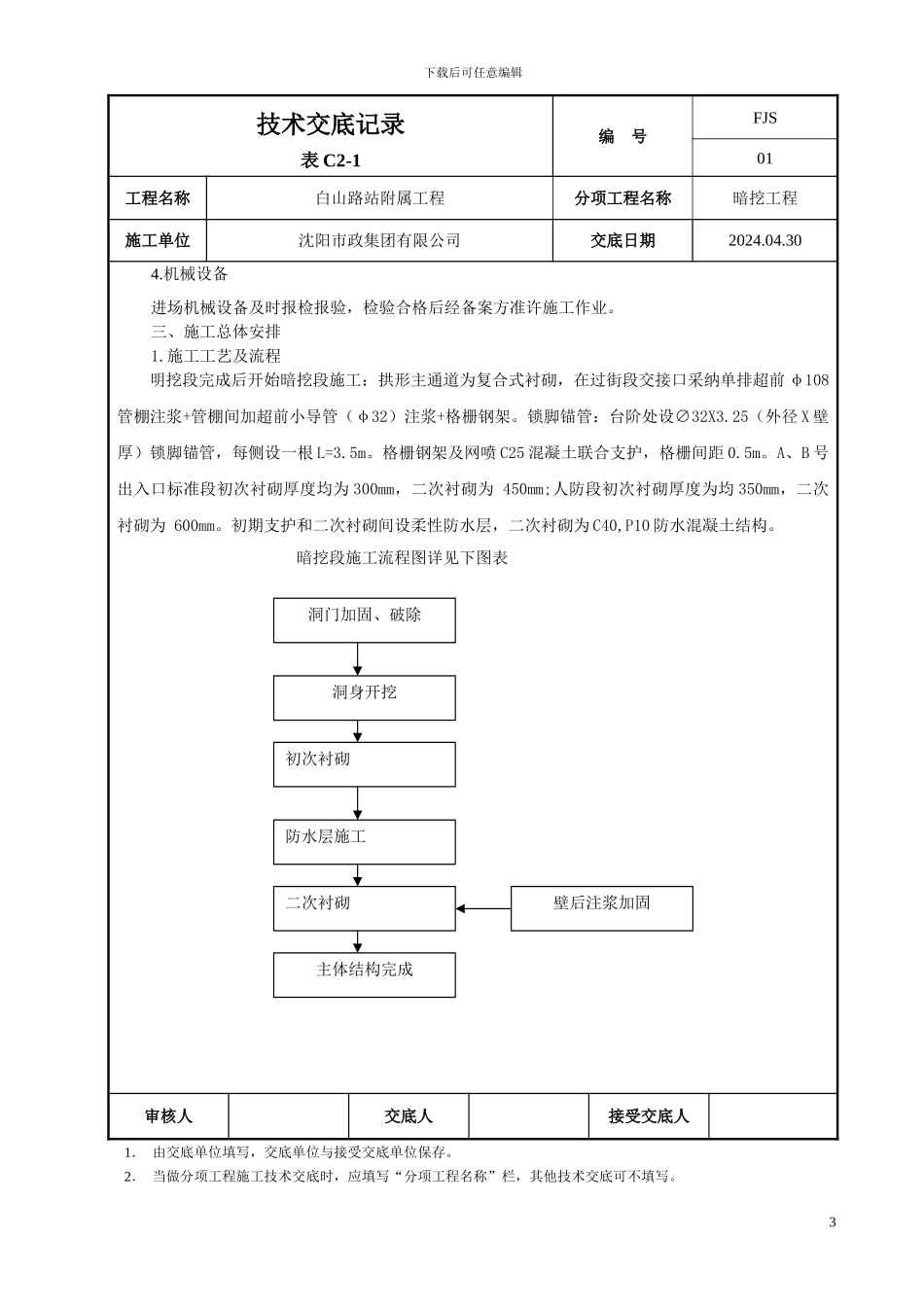

A、B出入口暗挖施工技术交底_第3页
3/15
下载后可任意编辑技术交底记录 (表式 C2-2-1)编 号FJS01工程名称白山路站附属工程分项工程名称暗挖工程施工单位沈阳市政集团有限公司交底日期2024.04.30交底内容:本次交底仅适用于白山路站 A、B 出入口过街段暗挖通道施工。一、设计概况 白山路站 A、B 号出入口位于沈马公路东侧的绿化带内,分为明挖段和暗挖段两部分,其中明挖段长度分别为 37.6m、42.9m,暗挖段长度均为 48.9m,出入口顶板埋深约为 0~6.7m。 A 出入口暗挖段有人防段 8.4m×7.4m×11.0m(长),标准段 7.5m×6.2m×37.9m(长)两种尺寸,B 出入口暗挖段有人防段 8.4m×7.4m×4.6m(长),标准段 6.5m×6.2m×44.3m(长)两种尺寸。二、施工准备1. 地下管线根据地下管线图,受过街暗挖影响的地下管线共计 7 条,采纳永久改移、换管保护和注浆保护的方式处理。,列表如下:出入口范围内地下管线表管线类型管线材料埋深(m)长度(m)改移方式中水 1DN1200砼2.6552注浆保护给水 1 DN500钢1.5852换管保护燃气 1 DN325铸铁1.652换管保护排水 1 DN800砼1.6952换管保护排水 2DN500砼5.6352换管保护给水 2DN500铸铁2.6552换管保护供热 DN900塑钢套管1.546注浆保护出入口范围内地下管线图见附图2.地质情况 白山路站场区范围内见三层地下水,上部粉质粘土层⑤-1 中含有上层滞水,下部地层中以上更新统浑河老扇粉质粘土(⑤-11)为隔水层。上层地下水主要赋存于全新 浑河高漫滩及古河道冲积砾砂层(⑤—3-0、⑤-4-0)中及第四系浑河新扇冲洪积中、粗砂层(⑤-8-0)、砾砂层(⑤-9-0)。(⑤-13-0)中,属空隙承压水,最终稳定水位埋深约为 12.8m-13.9m,相当于标高 30.93m~31.95m。本工点抗浮水位标高 34.3m。审核人交底人接受交底人1. 由交底单位填写,交底单位与接受交底单位保存。2. 当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。1下载后可任意编辑技术交底记录表 C2-1编 号FJS01工程名称白山路站附属工程分项工程名称暗挖工程施工单位沈阳市政集团有限公司交底日期2024.04.30根据岩土工程勘察报告,含水层渗透性强,渗透系数一般在 30~90/d 之间,水力坡度 1.0‰~2.0‰左右。该场地地下水对混凝土结构有微腐蚀性,对钢结构有微腐蚀性。场地地下水位以上的土对混凝土结构微腐蚀性,对钢结构有微腐蚀性。综合推断地下结构环境作为类别为二 Q 类。 3.人员准备人力资源配置表序号部门、工种职能人数...
