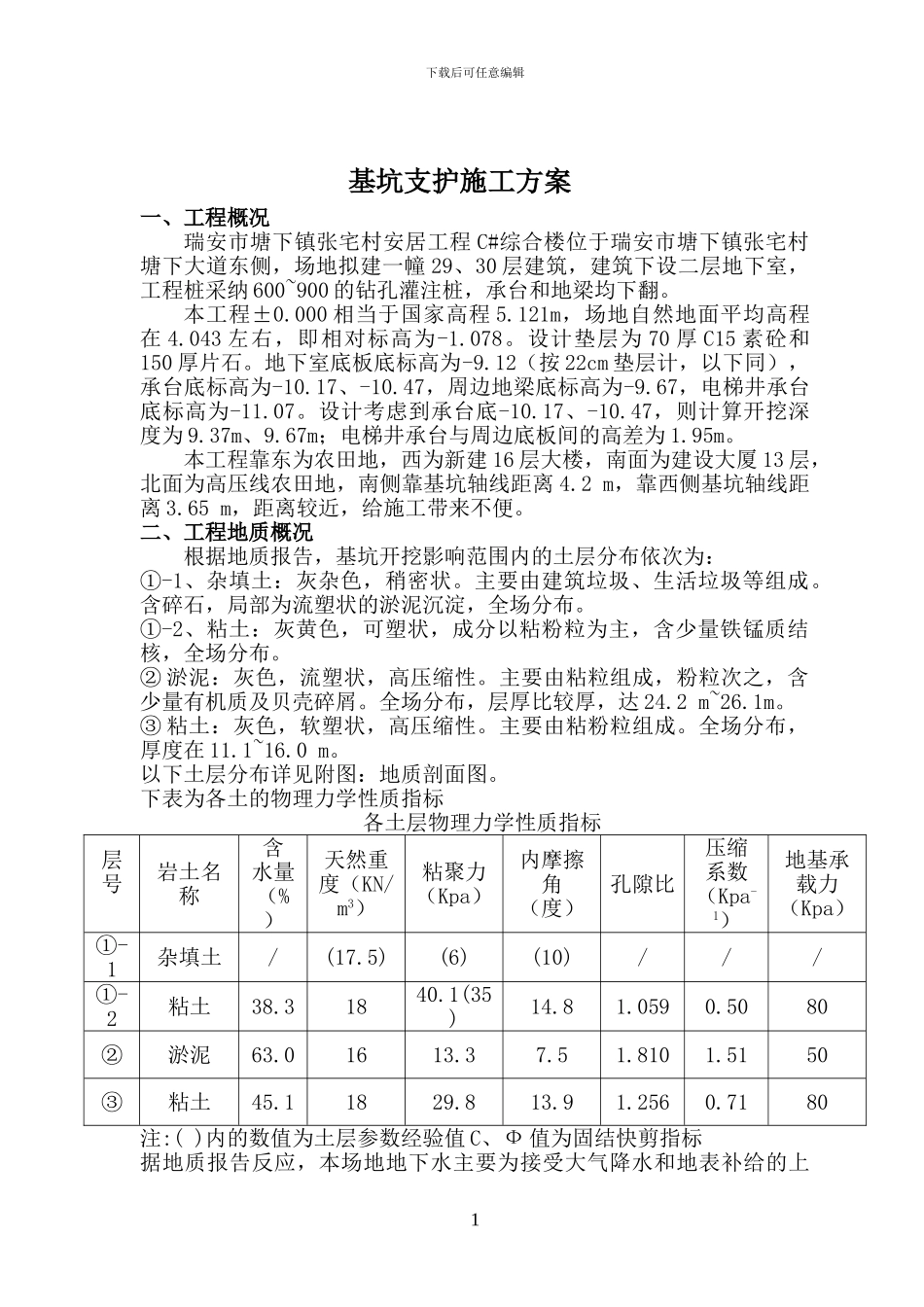

下载后可任意编辑基坑支护施工方案 一、工程概况瑞安市塘下镇张宅村安居工程 C#综合楼位于瑞安市塘下镇张宅村塘下大道东侧，场地拟建一幢 29、30 层建筑，建筑下设二层地下室，工程桩采纳 600~900 的钻孔灌注桩，承台和地梁均下翻。本工程±0.000 相当于国家高程 5.121m，场地自然地面平均高程在 4.043 左右，即相对标高为-1.078。设计垫层为 70 厚 C15 素砼和150 厚片石。地下室底板底标高为-9.12（按 22cm 垫层计，以下同），承台底标高为-10.17、-10.47，周边地梁底标高为-9.67，电梯井承台底标高为-11.07。设计考虑到承台底-10.17、-10.47，则计算开挖深度为 9.37m、9.67m；电梯井承台与周边底板间的高差为 1.95m。本工程靠东为农田地，西为新建 16 层大楼，南面为建设大厦 13 层，北面为高压线农田地，南侧靠基坑轴线距离 4.2 m，靠西侧基坑轴线距离 3.65 m，距离较近，给施工带来不便。二、工程地质概况根据地质报告，基坑开挖影响范围内的土层分布依次为：①-1、杂填土：灰杂色，稍密状。主要由建筑垃圾、生活垃圾等组成。含碎石，局部为流塑状的淤泥沉淀，全场分布。①-2、粘土：灰黄色，可塑状，成分以粘粉粒为主，含少量铁锰质结核，全场分布。② 淤泥：灰色，流塑状，高压缩性。主要由粘粒组成，粉粒次之，含少量有机质及贝壳碎屑。全场分布，层厚比较厚，达 24.2 m~26.1m。③ 粘土：灰色，软塑状，高压缩性。主要由粘粉粒组成。全场分布，厚度在 11.1~16.0 m。以下土层分布详见附图：地质剖面图。下表为各土的物理力学性质指标各土层物理力学性质指标层号岩土名称含 水量（%）天然重度（KN/ m3）粘聚力（Kpa）内摩擦角（度）孔隙比压缩系数（Kpa-1）地基承载力（Kpa）①-1杂填土/(17.5)(6)(10)///①-2粘土38.31840.1(35)14.81.0590.5080②淤泥63.01613.37.51.8101.5150③粘土45.11829.813.91.2560.7180注:( )内的数值为土层参数经验值 C、Ф 值为固结快剪指标据地质报告反应，本场地地下水主要为接受大气降水和地表补给的上1下载后可任意编辑层滞水和孔隙潜水，地下水位在地表以下 0.76m~1.94 m。场地内地下水对混凝土不存在腐蚀性。三、基坑支护方案本工程地下室基坑支护结构由杭州市勘测设计讨论院设计且已按当地建设主管部门的规定，通过各方会审和备案，基坑主要采纳钻孔灌注桩、钢筋砼内撑式（二道）方案及排桩外单独设置一排水泥搅拌桩防止桩间挤土。土方开挖采纳分段分层开挖方式（详...
