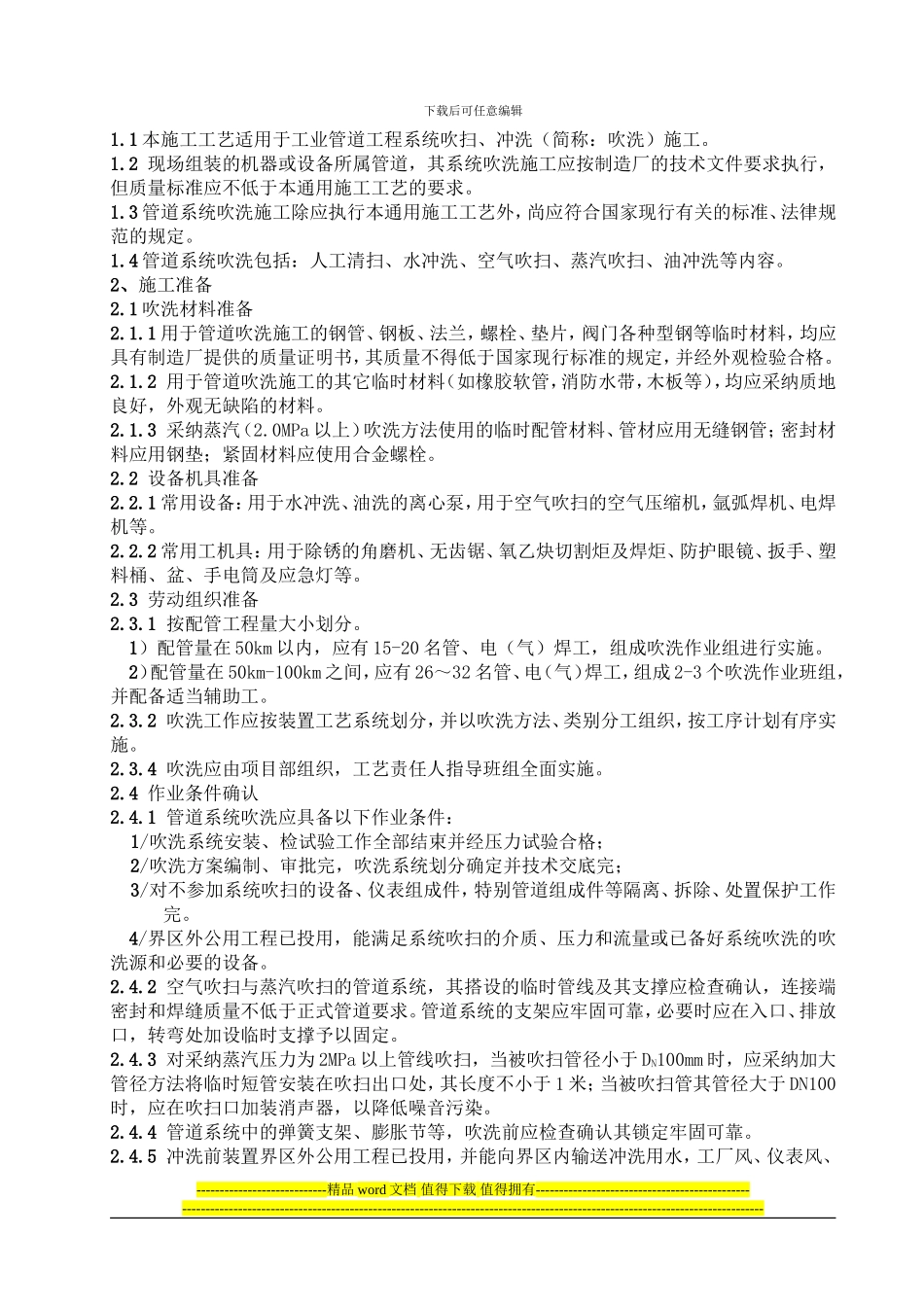

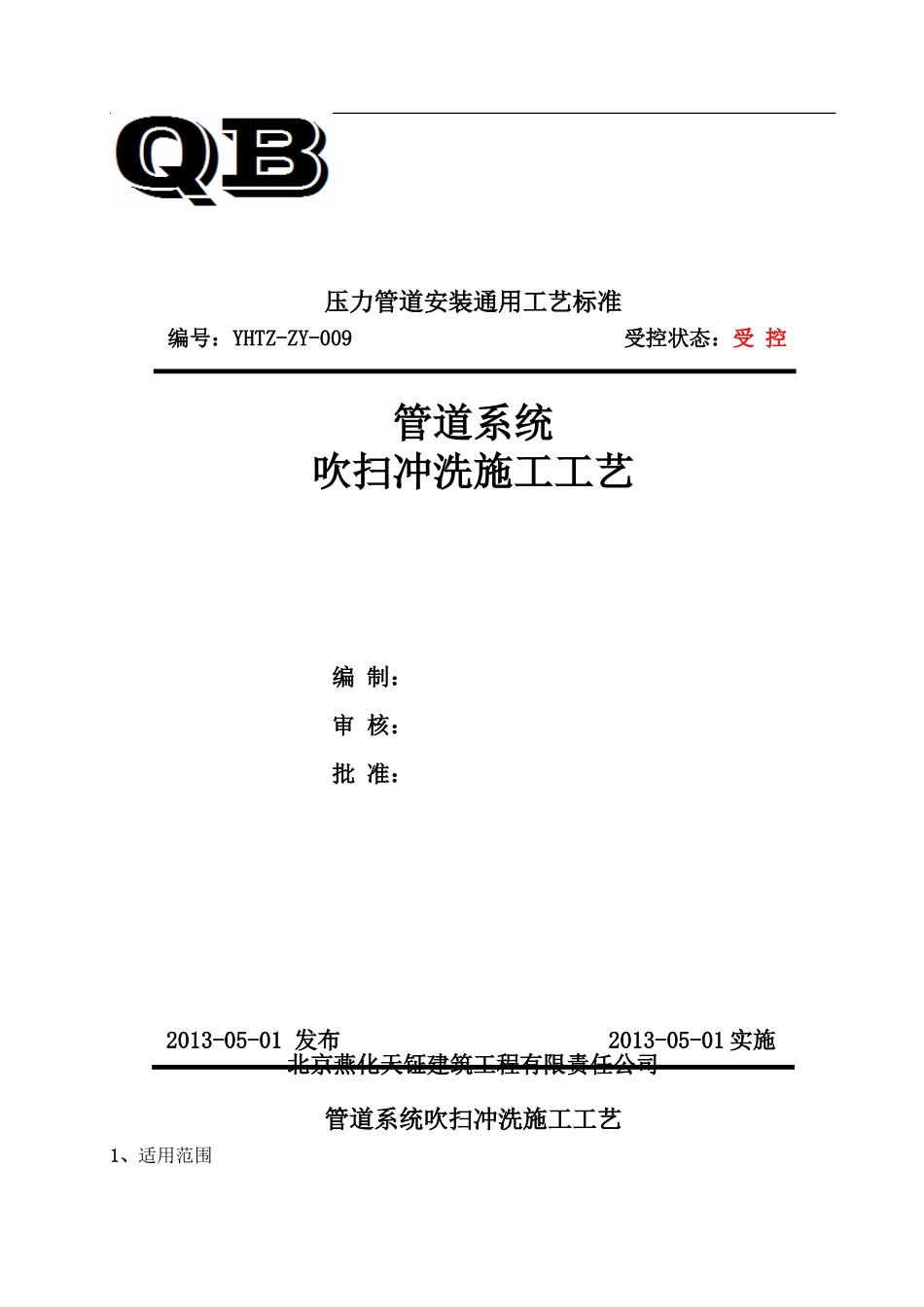

压力管道安装通用工艺标准 编号：YHTZ-ZY-009 受控状态：受 控 管道系统吹扫冲洗施工工艺编 制：审 核： 批 准： 2013-05-01 发布 2013-05-01 实施北京燕化天钲建筑工程有限责任公司管道系统吹扫冲洗施工工艺1、适用范围下载后可任意编辑1.1 本施工工艺适用于工业管道工程系统吹扫、冲洗（简称：吹洗）施工。1.2 现场组装的机器或设备所属管道，其系统吹洗施工应按制造厂的技术文件要求执行，但质量标准应不低于本通用施工工艺的要求。1.3 管道系统吹洗施工除应执行本通用施工工艺外，尚应符合国家现行有关的标准、法律规范的规定。1.4 管道系统吹洗包括：人工清扫、水冲洗、空气吹扫、蒸汽吹扫、油冲洗等内容。2、施工准备2.1 吹洗材料准备2.1.1 用于管道吹洗施工的钢管、钢板、法兰，螺栓、垫片，阀门各种型钢等临时材料，均应具有制造厂提供的质量证明书，其质量不得低于国家现行标准的规定，并经外观检验合格。2.1.2 用于管道吹洗施工的其它临时材料（如橡胶软管，消防水带，木板等），均应采纳质地良好，外观无缺陷的材料。2.1.3 采纳蒸汽（2.0MPa 以上）吹洗方法使用的临时配管材料、管材应用无缝钢管；密封材料应用钢垫；紧固材料应使用合金螺栓。2.2 设备机具准备2.2.1 常用设备：用于水冲洗、油洗的离心泵，用于空气吹扫的空气压缩机，氩弧焊机、电焊机等。2.2.2 常用工机具：用于除锈的角磨机、无齿锯、氧乙炔切割炬及焊炬、防护眼镜、扳手、塑料桶、盆、手电筒及应急灯等。2.3 劳动组织准备2.3.1 按配管工程量大小划分。 1）配管量在 50km 以内，应有 15-20 名管、电（气）焊工，组成吹洗作业组进行实施。2）配管量在 50km-100km 之间，应有 26～32 名管、电（气）焊工，组成 2-3 个吹洗作业班组，并配备适当辅助工。2.3.2 吹洗工作应按装置工艺系统划分，并以吹洗方法、类别分工组织，按工序计划有序实施。2.3.4 吹洗应由项目部组织，工艺责任人指导班组全面实施。2.4 作业条件确认2.4.1 管道系统吹洗应具备以下作业条件：1/吹洗系统安装、检试验工作全部结束并经压力试验合格；2/吹洗方案编制、审批完，吹洗系统划分确定并技术交底完；3/对不参加系统吹扫的设备、仪表组成件，特别管道组成件等隔离、拆除、处置保护工作完。 4/界区外公用工程已投用，能满足系统吹扫的介质、压力和流量或已备好系统吹洗的吹洗源和必要的设备。2.4.2 空气吹扫与蒸汽吹扫的管道系统，其搭设的临时管线及其支...
