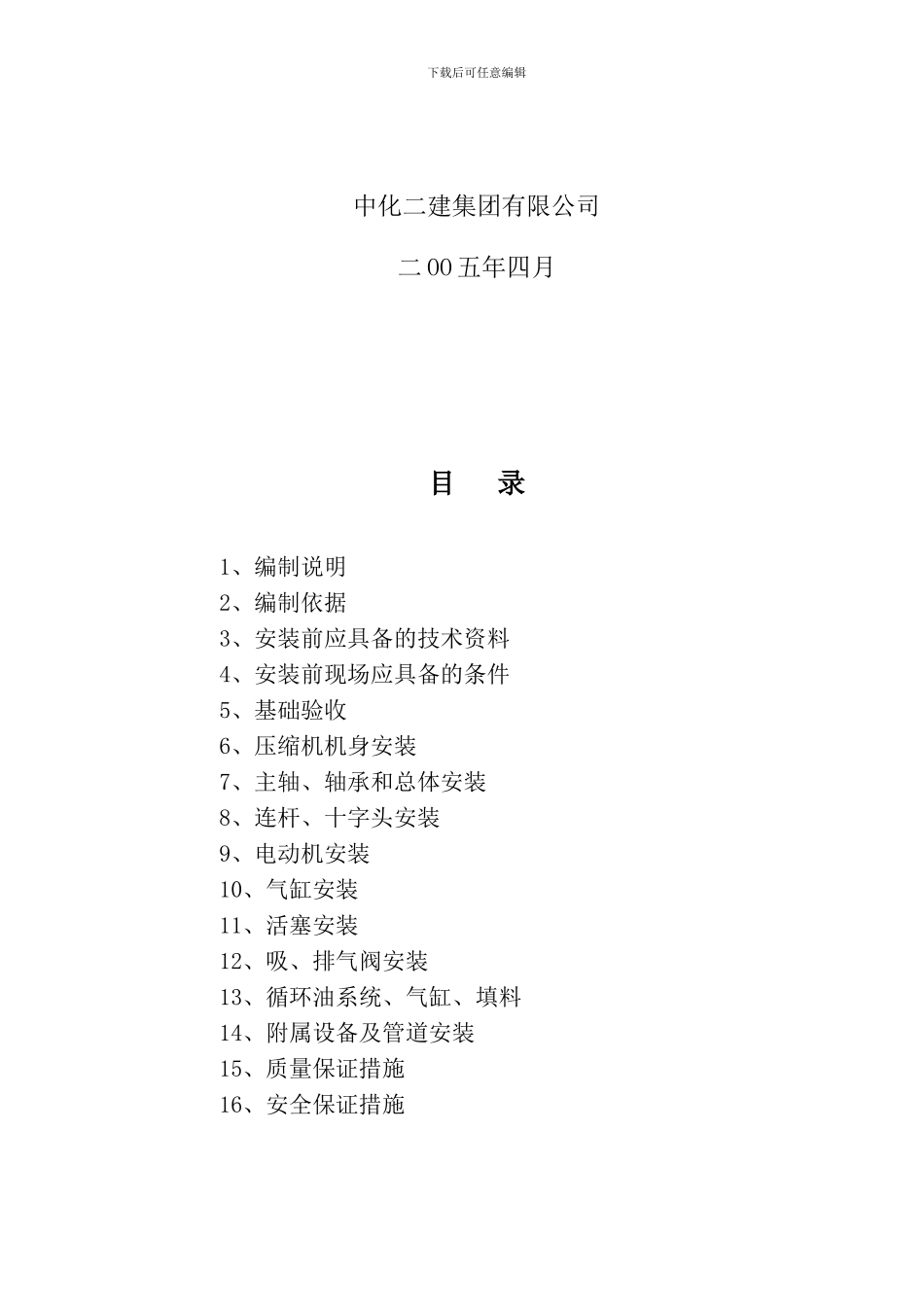

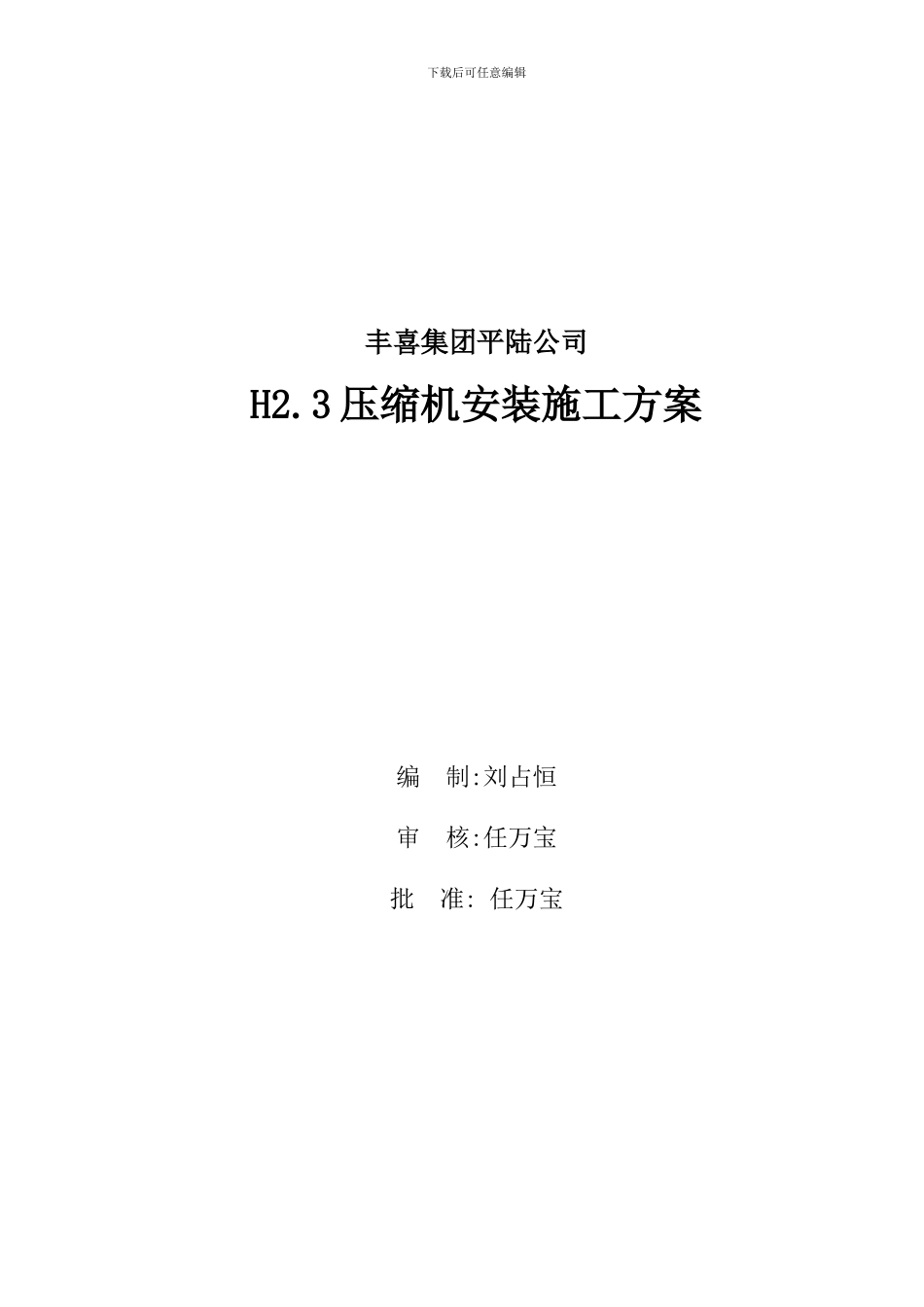

下载后可任意编辑丰喜集团平陆公司H2.3 压缩机安装施工方案编 制:刘占恒审 核:任万宝批 准: 任万宝下载后可任意编辑中化二建集团有限公司二 OO 五年四月目 录1、编制说明2、编制依据3、安装前应具备的技术资料4、安装前现场应具备的条件5、基础验收6、压缩机机身安装7、主轴、轴承和总体安装8、连杆、十字头安装9、电动机安装10、气缸安装 11、活塞安装12、吸、排气阀安装13、循环油系统、气缸、填料14、附属设备及管道安装15、质量保证措施16、安全保证措施下载后可任意编辑1、编制说明本方案是为丰喜集团平陆公司的一台 H2.3 型压缩机组安装工程而编制的。因无压缩机资料，施工时，应按图纸要求及随机文件另行编制补充的安装试车方案。2、主要编制依据2.1《机械设备安装工程施工及验收通用规定》GB50231—982.2《压缩机、风机、泵安装工程施工及验收法律规范》GB50275—982.3 压缩机随机文件及施工图纸3、安装前应具备的技术资料3.1 机组出厂合格证书及下列技术检验证明书；3.1.1 机身、中体、气缸、主轴、连杆、活塞杆等主要部件的时效或调质处理证明书；3.1.2 机身试漏合格证明书；3.1.3 气缸本体及水冷夹套的水压试验合格证明书；3.1.4 压力容器的水压力试验合格证明书；3.1.5 机器所附的管材、管件、阀门等的材质合格证明书及阀门试压合格证明书；3.1.6 压缩机出厂前预组装及试运转记录。3.2 机器与设备安装平面布置图、安装图、基础图、总装配图、主要部件图，易损零件图及安装说明书等资料；3.3 机器装箱清单；3.4 有关施工方案，安装法律规范及安装技术要求。4、安装现场应具备的条件4.1 厂房土建工程已基本结束，压缩机厂房内的地下工程已基本完成；4.2 施工运输道路畅通；4.3 施工用的照明，水源及电源已备齐；4.4 机组的零部件、配件及工具等具有贮存房间；4.5 安装现场应有必要的消防器材;4.6 设备已经双方共检合格，并运至安装现场;5、基础验收5.1 基础移交时，应有质量合格证明书及测量记录，在基础上应明显地画出标高基准线及基础的纵横中心线，在厂房柱子上有坐标轴线，基础应有沉降观测点及沉降记录；5.2 基础表面应当平整，基础表面应无裂纹、蜂窝、露筋等缺陷并清扫洁净，螺栓孔尺寸应符合图纸要求；5.3 螺栓孔应无堵塞，表面无异物粘污，内部无杂物；5.4 根据土建留下的标高，中心线标志，放上墨线，然后用钢卷尺，线坠及水平复测下载后可任意编辑下列尺寸；5.4.1 基础中心线(纵横轴线)允许...
