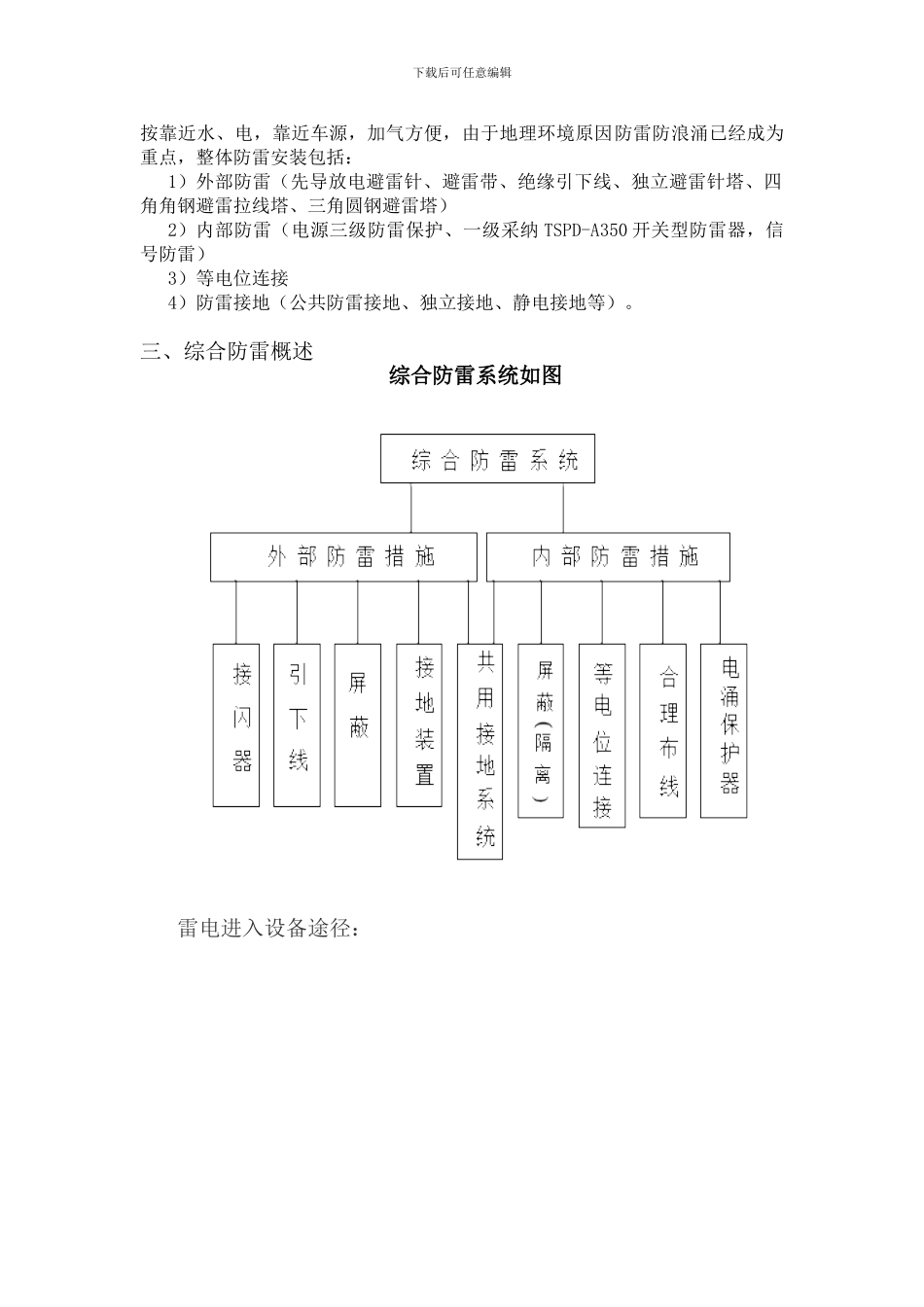

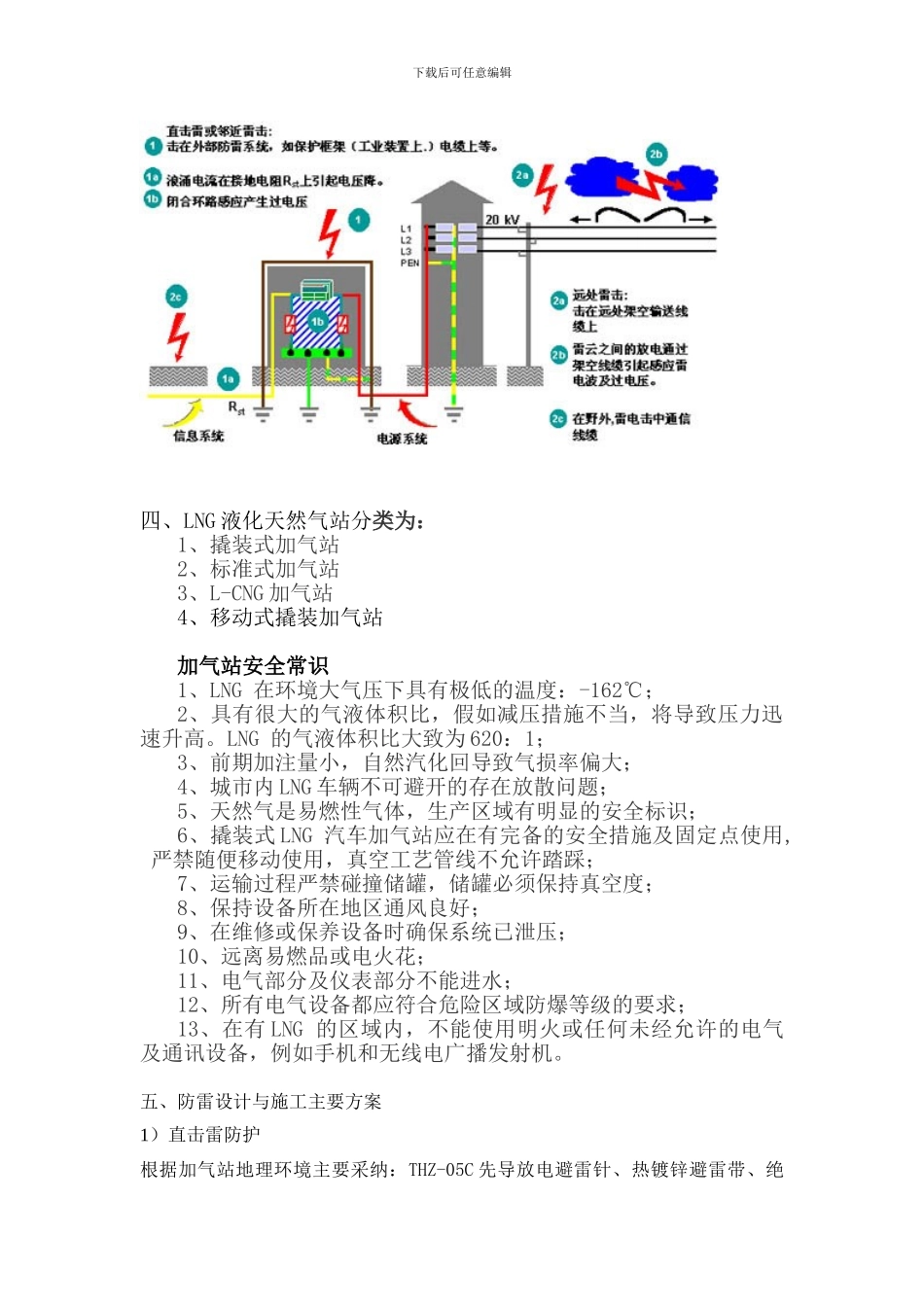

下载后可任意编辑 LNG 液化天然气站防雷设计一、雷电的主要发生的地区 A、易遭雷击的地点： 1、土壤电阻率较小的地方，如有金属矿床的地区、河岸、地下水出口处、湖沼、低洼地区和地下水位高的地方； 2、山坡与稻田接壤处； 3、具有不同电阻率土壤的交界地段。 B、易遭受雷击的建（构）筑物： 1、高耸突出的建筑物，如水塔、电视塔、高楼等； 2、排出导电尘埃、废气热气柱的厂房、管道等； 3、内部有大量金属设备的厂房； 4、地下水位高或有金属矿床等地区的建（构）筑物； 5、孤立、突出在旷野的建（构）筑物。二、防雷设计依据：（1）《建筑物防雷设计法律规范》（2024 版） GB50057（2）《电子计算机机房设计法律规范》 GB50174（3）《雷电电磁脉冲的防护》 IEC 6I312（4）《防雷与接地安装》 99D-501-1（5）《SPD 通讯网络防雷器》 IEC 61644（6）《低压配电设计法律规范》 GB 50054（7）《工业与民用电力装置的过电压保护设计法律规范》 GBJ 64-83（ 8 ） 《 电 子 设 备 雷 击 保 护 导 则 》 GB 7450-87 （9）《电气装置安装工程接地装置施工及验收法律规范》 GB 50169-92（10）《建筑物防雷》 IEC 61024（11） 《建筑与建筑群综合布线系统工程设计法律规范》 GB/T50311-2000 （12）《建筑物电子信息系统防雷技术法律规范》 GB50343-2024三、LNG 液化天然气站防雷内容LNG 液化天然气站由于建设位置的特别性，主要在市城区或交通主干道上，下载后可任意编辑按靠近水、电，靠近车源，加气方便，由于地理环境原因防雷防浪涌已经成为重点，整体防雷安装包括：1）外部防雷（先导放电避雷针、避雷带、绝缘引下线、独立避雷针塔、四角角钢避雷拉线塔、三角圆钢避雷塔）2）内部防雷（电源三级防雷保护、一级采纳 TSPD-A350 开关型防雷器，信号防雷）3）等电位连接4）防雷接地（公共防雷接地、独立接地、静电接地等）。三、综合防雷概述综合防雷系统如图雷电进入设备途径：下载后可任意编辑四、LNG 液化天然气站分类为：1、撬装式加气站2、标准式加气站3、L-CNG 加气站4、移动式撬装加气站加气站安全常识1、LNG 在环境大气压下具有极低的温度：-162℃；2、具有很大的气液体积比，假如减压措施不当，将导致压力迅速升高。LNG 的气液体积比大致为 620：1；3、前期加注量小，自然汽化回导致气损率偏大；4、城市内 LNG 车辆不可避开的存在放散问题；5、天然气是易燃性气体，生产区域有明显...
