P001-031路基路面施工图说明QA3VIP专享VIP免费

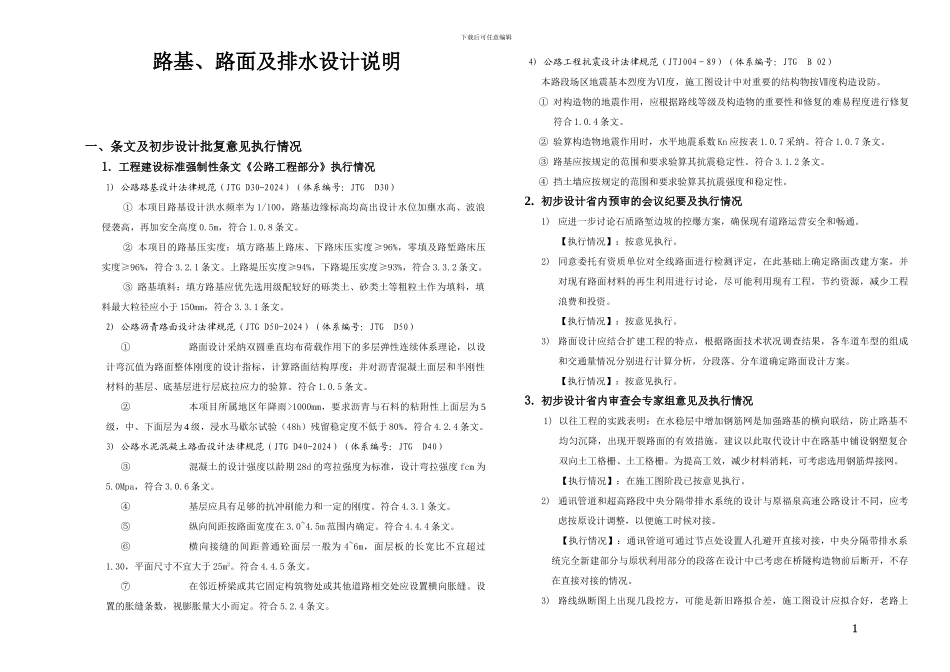

下载后可任意编辑路基、路面及排水设计说明一、条文及初步设计批复意见执行情况1. 工程建设标准强制性条文《公路工程部分》执行情况1) 公路路基设计法律规范（JTG D30-2024）（体系编号：JTG D30）① 本项目路基设计洪水频率为 1/100，路基边缘标高均高出设计水位加壅水高、波浪侵袭高，再加安全高度 0.5m，符合 1.0.8 条文。② 本项目的路基压实度：填方路基上路床、下路床压实度≥96%，零填及路堑路床压实度≥96%，符合 3.2.1 条文。上路堤压实度≥94%，下路堤压实度≥93%，符合 3.3.2 条文。③ 路基填料：填方路基应优先选用级配较好的砾类土、砂类土等粗粒土作为填料，填料最大粒径应小于 150mm，符合 3.3.1 条文。2) 公路沥青路面设计法律规范（JTG D50-2024）（体系编号：JTG D50）①路面设计采纳双圆垂直均布荷载作用下的多层弹性连续体系理论，以设计弯沉值为路面整体刚度的设计指标，计算路面结构厚度；并对沥青混凝土面层和半刚性材料的基层、底基层进行层底拉应力的验算。符合 1.0.5 条文。②本项目所属地区年降雨>1000mm，要求沥青与石料的粘附性上面层为 5级，中、下面层为 4 级，浸水马歇尔试验（48h）残留稳定度不低于 80%。符合 4.2.4 条文。3) 公路水泥混凝土路面设计法律规范（JTG D40-2024）（体系编号：JTG D40）③混凝土的设计强度以龄期 28d 的弯拉强度为标准，设计弯拉强度 fcm 为5.0Mpa，符合 3.0.6 条文。④基层应具有足够的抗冲刷能力和一定的刚度。符合 4.3.1 条文。⑤纵向间距按路面宽度在 3.0~4.5m 范围内确定。符合 4.4.4 条文。⑥横向接缝的间距普通砼面层一般为 4~6m，面层板的长宽比不宜超过1.30，平面尺寸不宜大于 25m2。符合 4.4.5 条文。⑦在邻近桥梁或其它固定构筑物处或其他道路相交处应设置横向胀缝。设置的胀缝条数，视膨胀量大小而定。符合 5.2.4 条文。4) 公路工程抗震设计法律规范（JTJ004－89）（体系编号：JTG B 02）本路段场区地震基本烈度为Ⅵ度，施工图设计中对重要的结构物按Ⅶ度构造设防。① 对构造物的地震作用，应根据路线等级及构造物的重要性和修复的难易程度进行修复符合 1.0.4 条文。② 验算构造物地震作用时，水平地震系数 Kn 应按表 1.0.7 采纳。符合 1.0.7 条文。③ 路基应按规定的范围和要求验算其抗震稳定性。符合 3.1.2 条文。④ 挡土墙应按规定的范围和要求验算其抗震强度和稳定性。2. 初步设计省内预审的会...
