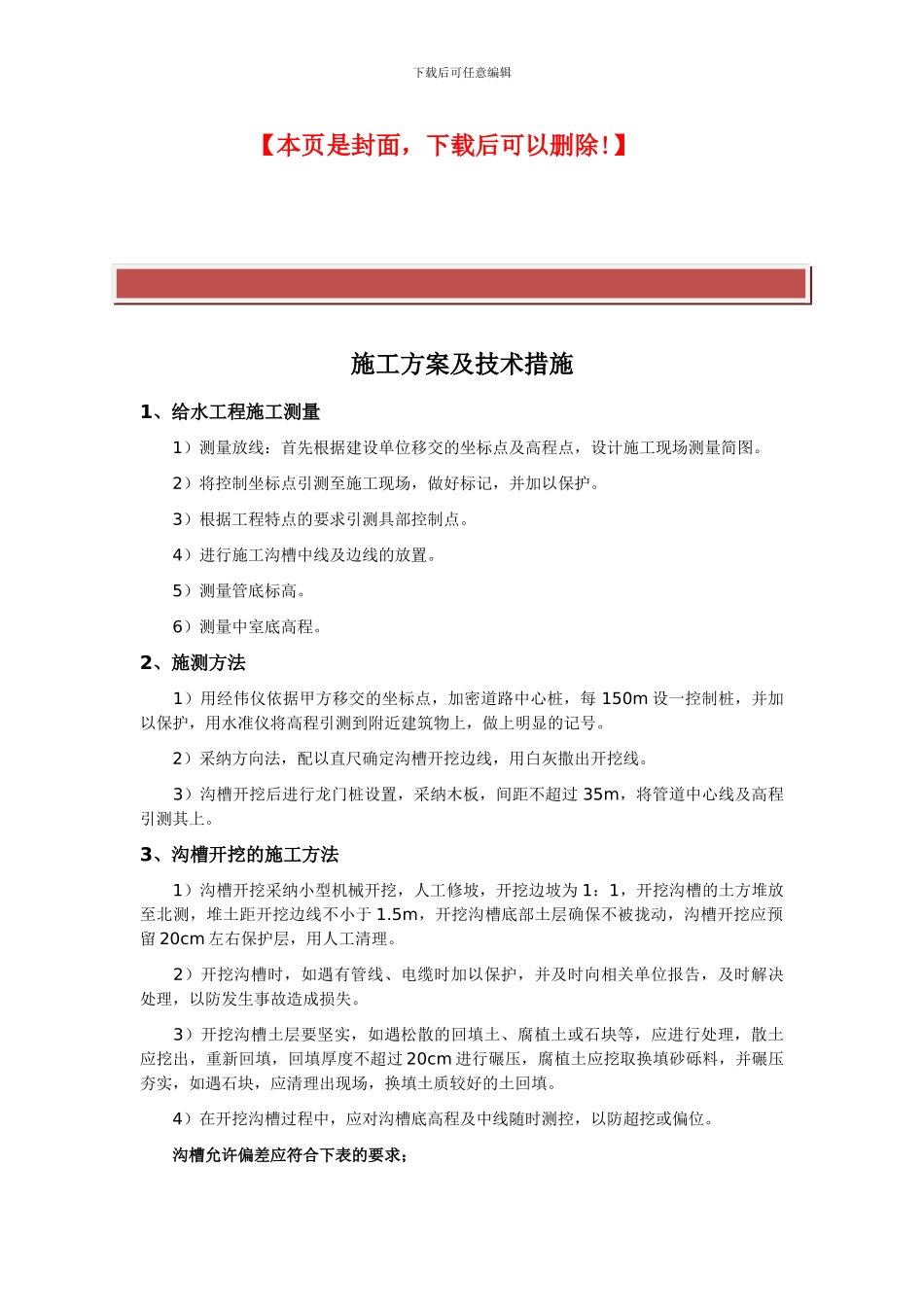

下载后可任意编辑 精品文档下载 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】施工方案及技术措施1、给水工程施工测量 1）测量放线：首先根据建设单位移交的坐标点及高程点，设计施工现场测量简图。 2）将控制坐标点引测至施工现场，做好标记，并加以保护。 3）根据工程特点的要求引测具部控制点。 4）进行施工沟槽中线及边线的放置。 5）测量管底标高。6）测量中室底高程。2、施测方法 1）用经伟仪依据甲方移交的坐标点，加密道路中心桩，每 150m 设一控制桩，并加以保护，用水准仪将高程引测到附近建筑物上，做上明显的记号。 2）采纳方向法，配以直尺确定沟槽开挖边线，用白灰撒出开挖线。 3）沟槽开挖后进行龙门桩设置，采纳木板，间距不超过 35m，将管道中心线及高程引测其上。3、沟槽开挖的施工方法 1）沟槽开挖采纳小型机械开挖，人工修坡，开挖边坡为 1：1，开挖沟槽的土方堆放至北测，堆土距开挖边线不小于 1.5m，开挖沟槽底部土层确保不被拢动，沟槽开挖应预留 20cm 左右保护层，用人工清理。 2）开挖沟槽时，如遇有管线、电缆时加以保护，并及时向相关单位报告，及时解决处理，以防发生事故造成损失。 3）开挖沟槽土层要坚实，如遇松散的回填土、腐植土或石块等，应进行处理，散土应挖出，重新回填，回填厚度不超过 20cm 进行碾压，腐植土应挖取换填砂砾料，并碾压夯实，如遇石块，应清理出现场，换填土质较好的土回填。 4）在开挖沟槽过程中，应对沟槽底高程及中线随时测控，以防超挖或偏位。 沟槽允许偏差应符合下表的要求；下载后可任意编辑 沟槽开挖允许偏差序号 项 目 允许偏差（mm） 检查频率 范 围 点 数 1 槽底标高 －3～0 两井之间 3 2 槽底中线每侧宽度 不小于规定 两井之间 6 3 槽边坡度 不小于规定 两井之间 6 4、管道基础 1）沟槽开挖验收合格后方可进行管道基础的施工。 2）采纳 DN315PE 管，热熔接口，基础采纳砂石基础。 给水管道施工工序： 管线测量→管线清表→修筑施工便道→管沟开挖→PE 管材运输→施工砂垫层→PE 管热熔连接→管道敷设→管身回填→管段试压→阀门、井室安装→管沟回填→设置管道标示→通水试验5、PE 管连接操作方法 热熔对接的连接界面是平面，其方法是将两相同的连接界面用热板加热到粘流态后，移开热板，再给连接界面施加一定压力，并在此压力状态下冷却固化，形成牢固的连接。其主要工...
